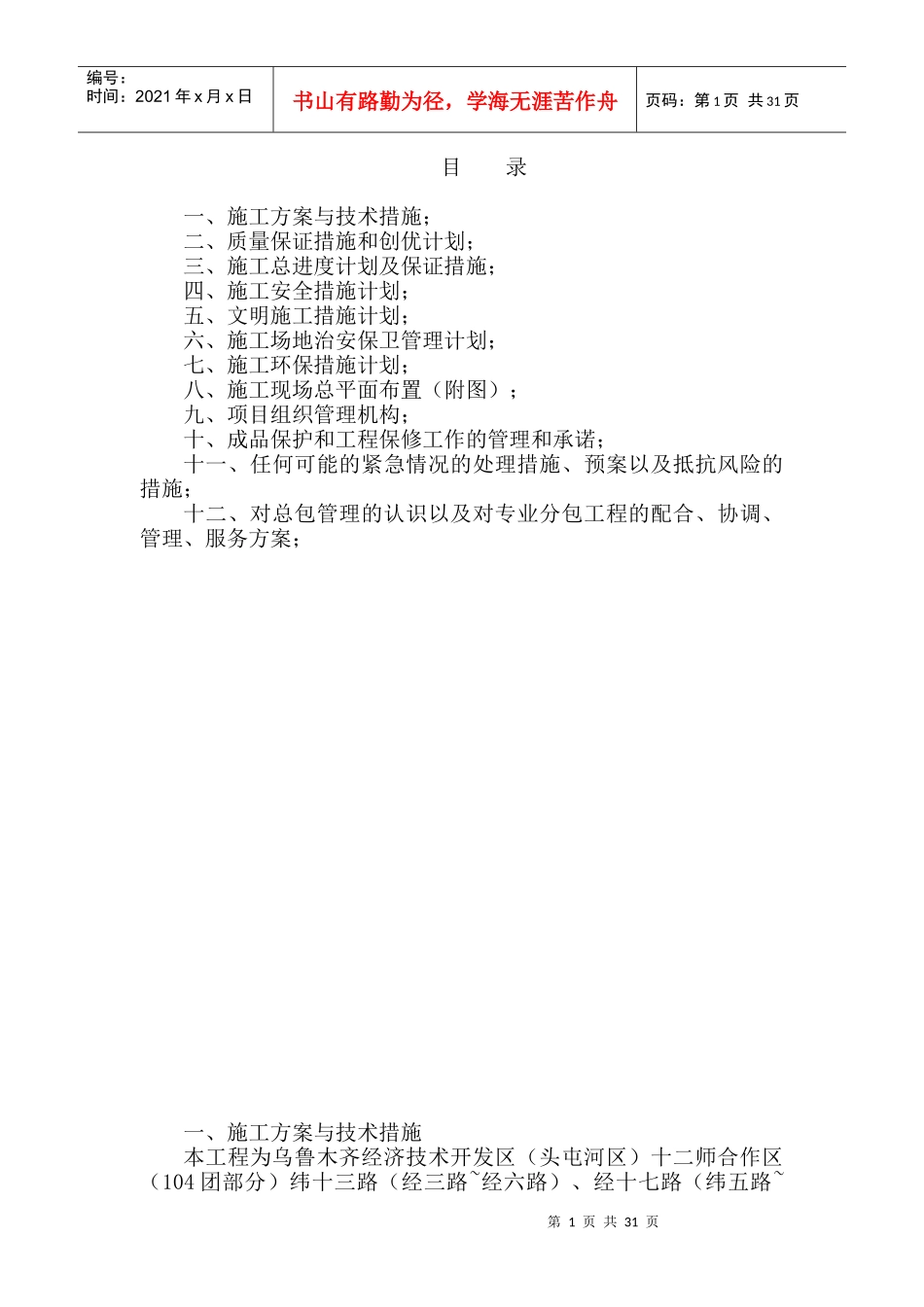

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页目录一、施工方案与技术措施；二、质量保证措施和创优计划；三、施工总进度计划及保证措施；四、施工安全措施计划；五、文明施工措施计划；六、施工场地治安保卫管理计划；七、施工环保措施计划；八、施工现场总平面布置（附图）；九、项目组织管理机构；十、成品保护和工程保修工作的管理和承诺；十一、任何可能的紧急情况的处理措施、预案以及抵抗风险的措施；十二、对总包管理的认识以及对专业分包工程的配合、协调、管理、服务方案；一、施工方案与技术措施本工程为乌鲁木齐经济技术开发区（头屯河区）十二师合作区（104团部分）纬十三路（经三路~经六路）、经十七路（纬五路~第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页纬十五路）、纬六路（经十七路~经十四路）电力排管工程（土建）施工。计划工期为：2012年7月22日——2012年9月4日。质量要求：合格。项目管理人员应包括：项目工程师、项目副经理、技术负责人、合同商务负责人、专职安全生产等岗位人员。和项目负责人认为需要配备的其他关键人员。（1）各阶段施工流水段的具体划分1、进场阶段对施工现场进行认真堪察，合理选定材料摆放区、制作区、工具存放区及废料堆放区，有条件的应设立材料仓库，便于管理。制定现场作业顺序，不阻障其它工程的施工现场，根据可施工程度合理安排施工人员进场、材料进场及工具进场。组织人力搞好现场的文明环境，临时用电架接准备，施工人员进场前作适当的安全培训，技术培训，规章制度颁布，甲方要求传达等，使进场秩序良好。2、主体阶段按工程进度计划，由项目经理部组织计划施工。整个工程大体分为开槽、混凝土基础、管线施工、井室砌筑、回填。各阶段的施工存在重叠作业，施工应合理安排，并做好半成品或成品的保护工作，加强工作中的自检工作，对发现的不合格项目应及时处理，决不让不合格产品流入下道工序。3、试验阶段达到满足业主要求，功能达到设计效果，外观达到优良水平。4、竣工验收一次通过相关部门验收。5、主要分部、分项工程施工方案5.1开槽①熟悉图纸，实地勘察，掌握地下构筑物的情况，及时与相关单位联系，妥善处理地下管线交叉。②根据设计、甲方所交桩号，定出控制桩，并做好控制线记录，确保排管中线、检查井位置准确无误。③沟槽开挖时，测量人员跟测，严格控制基底高程。④开挖前详细了解地下管网位置及地质情况，撒出管线中心线和地下设施的准确位置，确保地下设施不被破坏。⑤土方开挖时，设专人测量标高，机械开挖预留20cm由人工清槽，以确保基础座至未经扰动的原状土上。⑥开挖宽度按排管横断面结构宽度每侧加宽足够的工作面，并在沟槽上部做好防水保护措施，防止泡槽。5.2混凝土基础施工沟槽验收合格后，由测量员测放出混凝土包封下底面的高程具体位置，绑扎包封底部钢筋，顶部钢筋先不封口，支模，模板采用5*10方钢进行支撑，浇注C20底部混凝土。用插入式振捣器进行振捣密实，保证基础平整、密实。在基础表面做拉毛处理，以加强砼第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页间的连接。5.3管线施工：在底部砼上排布电缆管，为防止管子错位和散开，每隔5米用钢片拢住，管子间的缝隙用砂子填充，然后完善包封钢筋，使其形成骨架，以上工作结束后，在管子的两侧按设计要求支模板浇筑包封混凝土。为防止管子在浇注混凝土时上浮，在底部砼上预埋地锚，固定管子。底板、两侧、顶层钢筋安装时注意严禁构成铁磁回路。连接管材时先将一支管的端头装上带有胶圈的套管，再将另一支管的端头插入套管，注意安装时防止泥沙、杂物的进入。两管伸入套管长度控制在7cm，两管间留1cm可调节空隙。排管间距控制在8～10cm,铺设后的排管管口需临时封闭以保持管内清洁，在试通、穿缆时打开。5.4井室施工①测量人员准确测设检查井位，支垫层模板，浇筑垫层混凝土。②垫层混凝土强度达到设计强度后，按图纸绑扎井室基础钢筋，支基础模板，浇筑混凝土。③钢筋在场外加工，现场绑扎成型...
