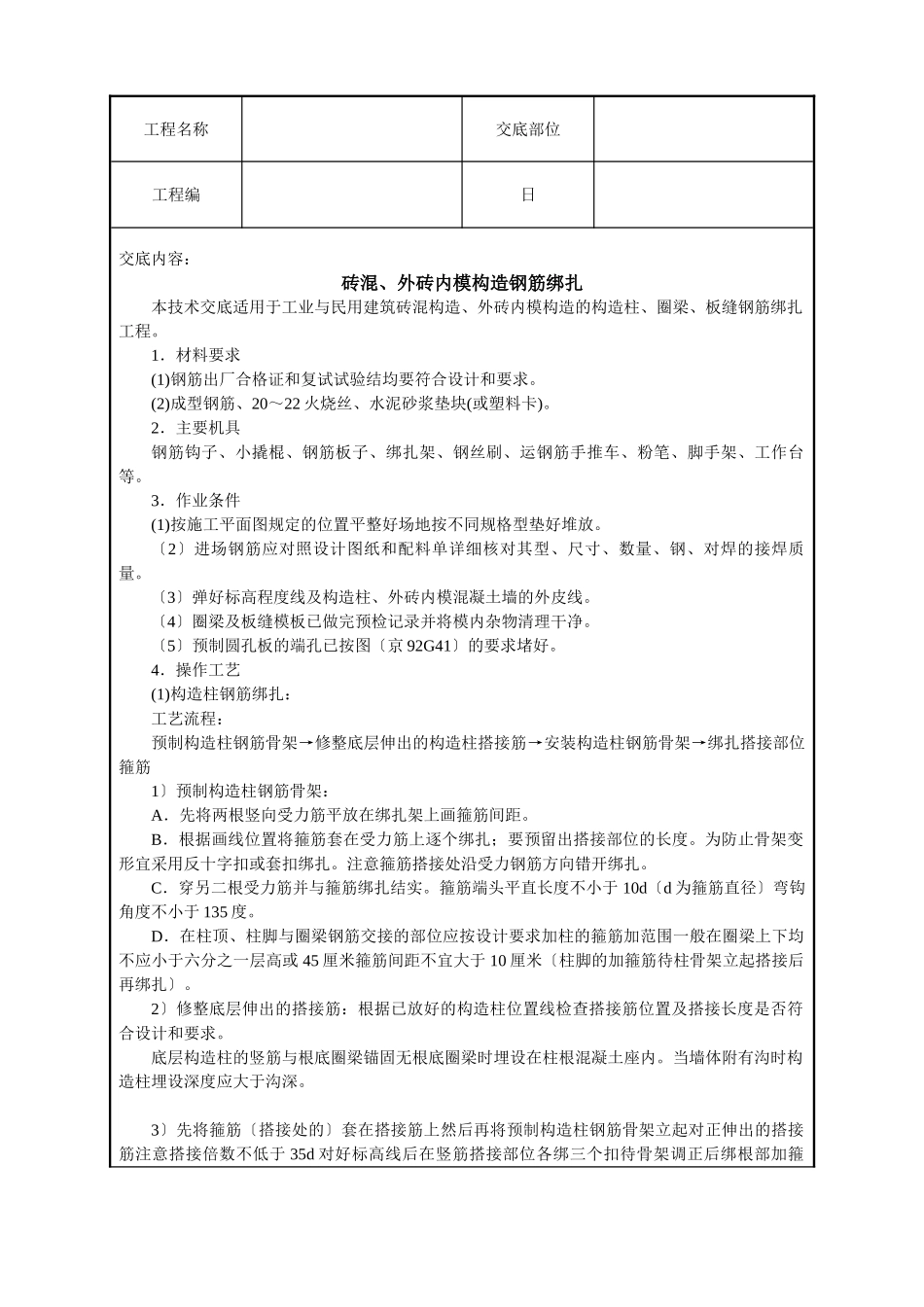

砖混、外砖内模结构钢筋绑扎技术交底_第1页
1/4
砖混、外砖内模结构钢筋绑扎技术交底_第2页
2/4
砖混、外砖内模结构钢筋绑扎技术交底_第3页
3/4
工程名称交底部位工程编日交底内容:砖混、外砖内模构造钢筋绑扎本技术交底适用于工业与民用建筑砖混构造、外砖内模构造的构造柱、圈梁、板缝钢筋绑扎工程。1.材料要求(1)钢筋出厂合格证和复试试验结均要符合设计和要求。(2)成型钢筋、20~22火烧丝、水泥砂浆垫块(或塑料卡)。2.主要机具钢筋钩子、小撬棍、钢筋板子、绑扎架、钢丝刷、运钢筋手推车、粉笔、脚手架、工作台等。3.作业条件(1)按施工平面图规定的位置平整好场地按不同规格型垫好堆放。〔2〕进场钢筋应对照设计图纸和配料单详细核对其型、尺寸、数量、钢、对焊的接焊质量。〔3〕弹好标高程度线及构造柱、外砖内模混凝土墙的外皮线。〔4〕圈梁及板缝模板已做完预检记录并将模内杂物清理干净。〔5〕预制圆孔板的端孔已按图〔京92G41〕的要求堵好。4.操作工艺(1)构造柱钢筋绑扎:工艺流程:预制构造柱钢筋骨架→修整底层伸出的构造柱搭接筋→安装构造柱钢筋骨架→绑扎搭接部位箍筋1〕预制构造柱钢筋骨架:A.先将两根竖向受力筋平放在绑扎架上画箍筋间距。B.根据画线位置将箍筋套在受力筋上逐个绑扎;要预留出搭接部位的长度。为防止骨架变形宜采用反十字扣或套扣绑扎。注意箍筋搭接处沿受力钢筋方向错开绑扎。C.穿另二根受力筋并与箍筋绑扎结实。箍筋端头平直长度不小于10d〔d为箍筋直径〕弯钩角度不小于135度。D.在柱顶、柱脚与圈梁钢筋交接的部位应按设计要求加柱的箍筋加范围一般在圈梁上下均不应小于六分之一层高或45厘米箍筋间距不宜大于10厘米〔柱脚的加箍筋待柱骨架立起搭接后再绑扎〕。2〕修整底层伸出的搭接筋:根据已放好的构造柱位置线检查搭接筋位置及搭接长度是否符合设计和要求。底层构造柱的竖筋与根底圈梁锚固无根底圈梁时埋设在柱根混凝土座内。当墙体附有沟时构造柱埋设深度应大于沟深。3〕先将箍筋〔搭接处的〕套在搭接筋上然后再将预制构造柱钢筋骨架立起对正伸出的搭接筋注意搭接倍数不低于35d对好标高线后在竖筋搭接部位各绑三个扣待骨架调正后绑根部加箍工程名称交底部位工程编日筋。4〕构造柱钢筋必须与各层纵横墙的圈梁钢筋绑扎连接形成一封闭框架。5〕为固定构造柱钢筋的位置在砌砖墙马牙槎时沿墙高每50厘米设两根φ6程度拉结筋与构造柱钢筋绑扎连接。6〕当构造柱设置在无横墙的外墙时构造柱、钢筋与现浇或预制横梁梁端连结绑扎构造要符合?多层砖房设置钢筋混凝土构造柱抗震设计与施工规程?〔JGJ13-82〕第3.2.5条、3.2.7条规定。7〕砌完砖墙之后应对构造柱钢筋进展修整以保证钢筋位置及间距的准确。〔2〕圈梁钢筋的绑扎:工艺流程:画箍筋位置线→放箍筋→穿圈梁受力筋→绑扎箍筋1〕支完圈梁模板后即可绑扎圈梁钢筋假如采用预制绑扎骨架时可将骨架按编吊装就位进展组装。如在模内绑扎时按设计图纸要求间距在模板侧绑画箍筋位置放箍筋后穿受力钢筋绑扎箍筋。注意箍筋必须垂直受力钢筋箍筋搭接处应沿受力钢筋互相错开。2〕圈梁和构造柱钢筋穿插处圈梁钢筋宜放在构造柱受力钢筋内侧圈梁钢筋搭接时其搭接或锚固长度要符合设计要求。3〕圈梁钢筋的搭接长度:当混凝土为C20时I级钢筋搭接长度不少于30dⅡ级钢筋不少于40d〔d为受力筋直径〕。受力钢筋接头的位置应互相错开绑扎接头时在规定的搭接长度任一区段内〔焊接接头时在焊接接头处的35d且不小于500毫米区段内〕有接头的受力钢筋截面面积占受力钢筋总截面面积的百分率受拉区不大于25受压区不大于50。4〕圈梁钢筋绑扎时应互相交圈在内外墙交接处大角转角处的锚固长度均要符合设计要求。5〕楼梯内、附墙烟囱、垃圾道及洞口等部位的圈梁钢筋被切断时应搭接补强构造应符合设计要求。标高不同的上下圈梁钢筋应按设计要求搭接或连结。6〕安装在山墙圈梁上的预应力圆孔板其外露的预应力筋〔即胡子筋〕按图集〔京92G42、京92G41〕要求锚入在圈梁钢筋内。7〕圈梁钢筋绑完后应加水泥砂浆垫块。〔3〕板缝钢筋绑扎:工艺流程;将预制板端头的锚固筋弯成45度→放通长程度的构造筋→与板端锚固筋绑扎1〕支完板缝模板后将预制圆孔板端外露预应力筋〔即胡子筋〕弯成弧形两块板的预应力外露筋互相穿插然后绑通长φ6程度构造筋和竖向拉筋绑扎。2〕长向圆...
