第7章滑动轴承VIP免费

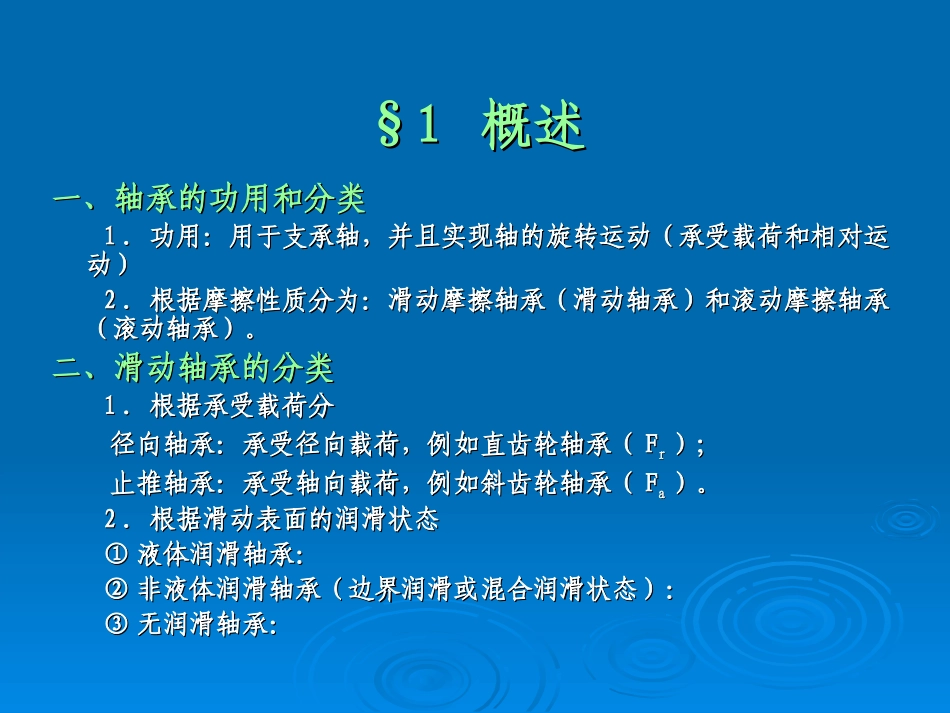

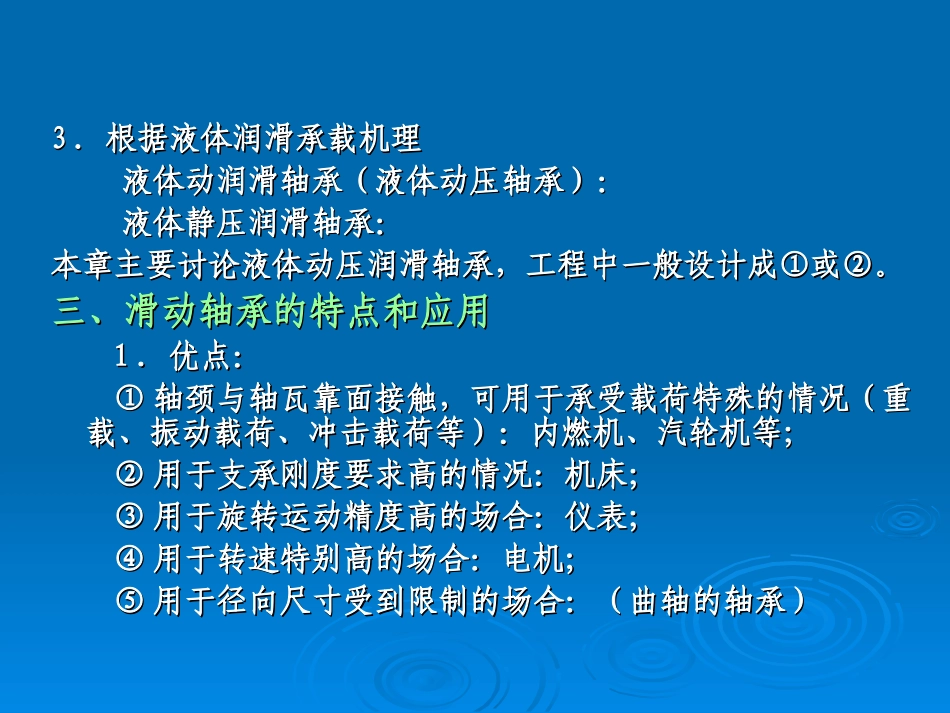

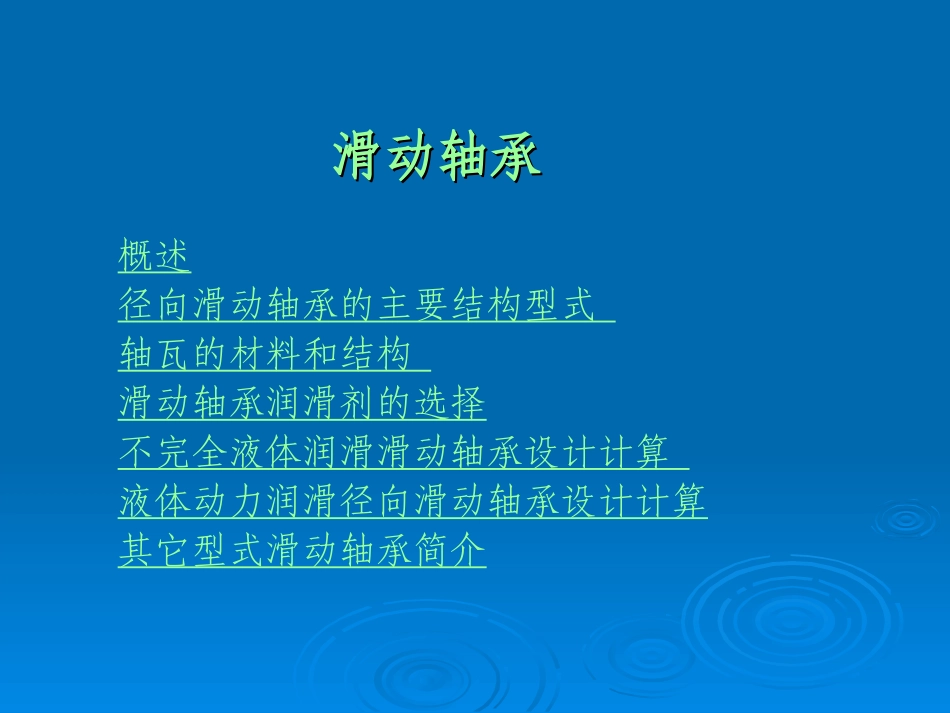

滑动轴承滑动轴承概述径向滑动轴承的主要结构型式轴瓦的材料和结构滑动轴承润滑剂的选择不完全液体润滑滑动轴承设计计算液体动力润滑径向滑动轴承设计计算其它型式滑动轴承简介§1§1概述概述一、轴承的功用和分类一、轴承的功用和分类11．功用：用于支承轴，并且实现轴的旋转运动（承受载荷和相对运．功用：用于支承轴，并且实现轴的旋转运动（承受载荷和相对运动）动）22．根据摩擦性质分为：滑动摩擦轴承（滑动轴承）和滚动摩擦轴承．根据摩擦性质分为：滑动摩擦轴承（滑动轴承）和滚动摩擦轴承（滚动轴承）。（滚动轴承）。二、滑动轴承的分类二、滑动轴承的分类11．根据承受载荷分．根据承受载荷分径向轴承：承受径向载荷，例如直齿轮轴承（径向轴承：承受径向载荷，例如直齿轮轴承（FFrr）；）；止推轴承：承受轴向载荷，例如斜齿轮轴承（止推轴承：承受轴向载荷，例如斜齿轮轴承（FFaa）。）。22．根据滑动表面的润滑状态．根据滑动表面的润滑状态①①液体润滑轴承：液体润滑轴承：②②非液体润滑轴承（边界润滑或混合润滑状态）：非液体润滑轴承（边界润滑或混合润滑状态）：③③无润滑轴承：无润滑轴承：33．根据液体润滑承载机理．根据液体润滑承载机理液体动润滑轴承（液体动压轴承）：液体动润滑轴承（液体动压轴承）：液体静压润滑轴承：液体静压润滑轴承：本章主要讨论液体动压润滑轴承，工程中一般设计成①或②。本章主要讨论液体动压润滑轴承，工程中一般设计成①或②。三、滑动轴承的特点和应用三、滑动轴承的特点和应用11．优点：．优点：①①轴颈与轴瓦靠面接触，可用于承受载荷特殊的情况（重轴颈与轴瓦靠面接触，可用于承受载荷特殊的情况（重载、振动载荷、冲击载荷等）：内燃机、汽轮机等；载、振动载荷、冲击载荷等）：内燃机、汽轮机等；②②用于支承刚度要求高的情况：机床；用于支承刚度要求高的情况：机床；③③用于旋转运动精度高的场合：仪表；用于旋转运动精度高的场合：仪表；④④用于转速特别高的场合：电机；用于转速特别高的场合：电机；⑤⑤用于径向尺寸受到限制的场合：（曲轴的轴承）用于径向尺寸受到限制的场合：（曲轴的轴承）22．缺点：．缺点：①①液体动压轴承，设计复杂，结构较繁，在起动和止动液体动压轴承，设计复杂，结构较繁，在起动和止动时存在非液体摩擦；时存在非液体摩擦；②②非液体润滑轴承，磨损严重，易出现胶合；非液体润滑轴承，磨损严重，易出现胶合；③③轴向尺寸较大。轴向尺寸较大。四、设计内容四、设计内容11）轴承的型式和结构；）轴承的型式和结构；22）轴瓦的结构和材料选择；）轴瓦的结构和材料选择；33）轴承的结构参数；）轴承的结构参数；44）润滑剂的选择和供应；）润滑剂的选择和供应；55）轴承的工作能力及热平衡计算。）轴承的工作能力及热平衡计算。§2§2径向滑动轴承的主要结构型式径向滑动轴承的主要结构型式（（11）整体式径向滑动轴承）整体式径向滑动轴承组成组成优点优点缺点缺点用途用途（（22）剖分式径向滑动轴承）剖分式径向滑动轴承组成、特点与用途组成、特点与用途（（33）自动调心式径向滑动轴承）自动调心式径向滑动轴承组成组成特点特点用途用途（（44）间隙可调式径向滑动轴承）间隙可调式径向滑动轴承组成组成特点特点用途用途§3§3轴瓦材料和结构轴瓦材料和结构3.13.1轴瓦的材料轴瓦的材料滑动轴承的失效形式滑动轴承的失效形式磨料磨损磨料磨损胶合：重载、油膜破裂或润滑不良，产生粘附和迁移；胶合：重载、油膜破裂或润滑不良，产生粘附和迁移；点蚀（疲劳剥落）点蚀（疲劳剥落）腐蚀腐蚀磨粒磨损咬粘（胶合）疲劳剥落腐蚀气蚀、流体侵蚀、电侵蚀和微动磨损气蚀、流体侵蚀、电侵蚀和微动磨损对轴承材料的要求对轴承材料的要求①①良好的减摩性（摩擦系数低）、耐磨性（抗磨损）和抗咬粘性（耐热性良好的减摩性（摩擦系数低）、耐磨性（抗磨损）和抗咬粘性（耐热性和抗粘附）；和抗粘附）；②②良好的摩擦顺应性、嵌入性和磨合性；良好的摩擦顺应性、嵌入性和磨合性；③③足够的强度和抗腐蚀能力；足够的强度和抗腐蚀能力；④④良好的导热性、工艺性、经济性等。良好的导热...
