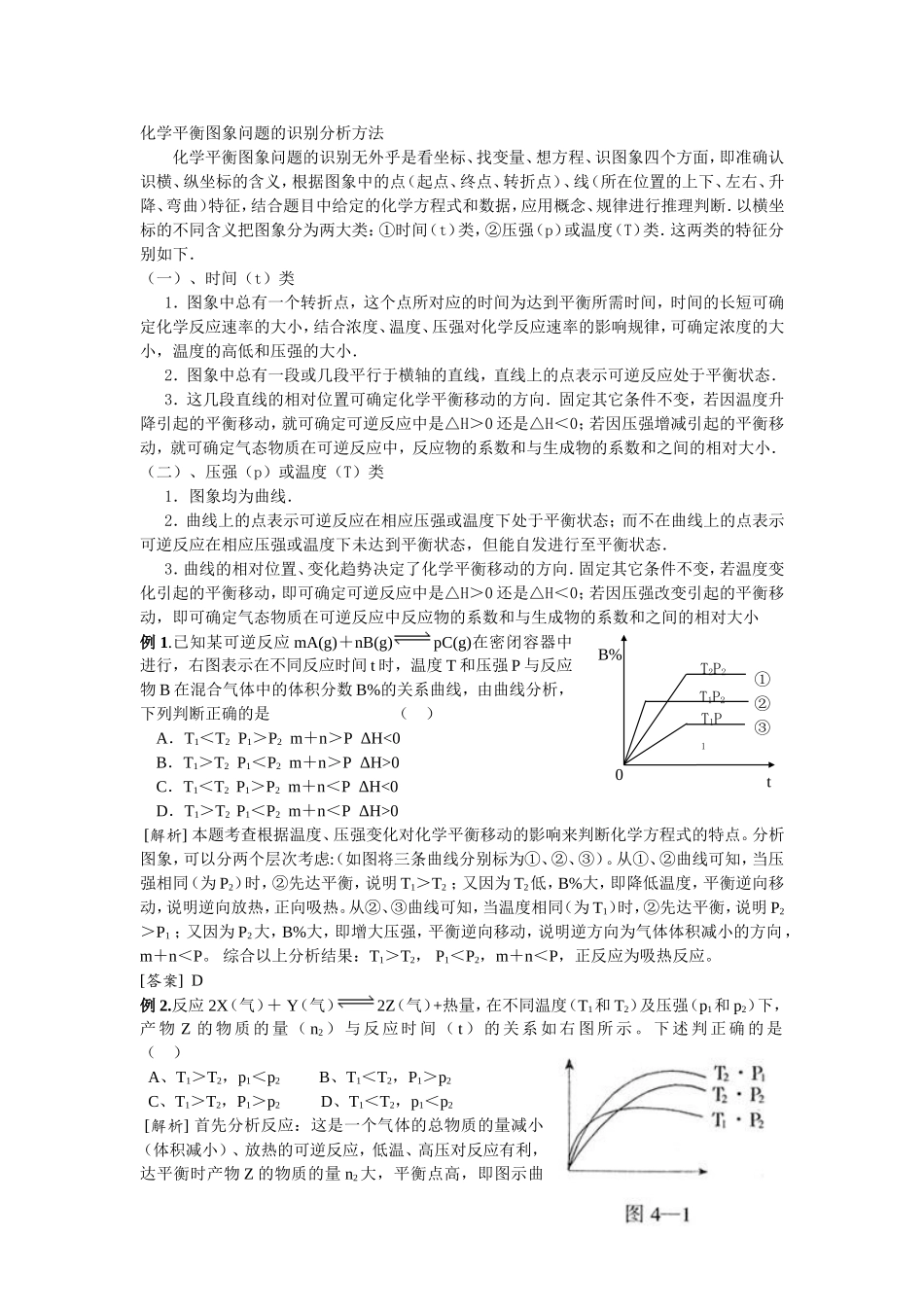

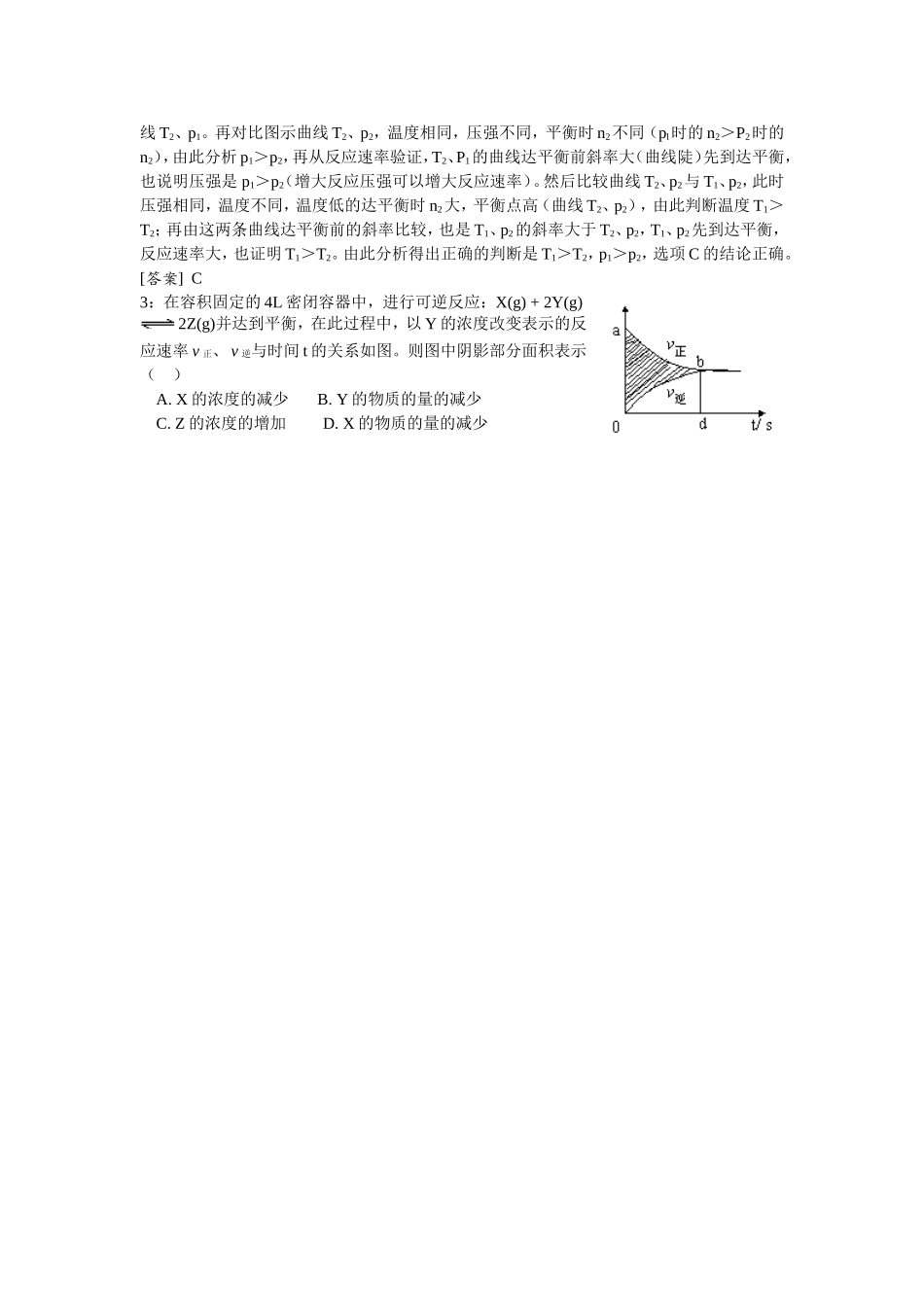

化学平衡图象问题的识别分析方法化学平衡图象问题的识别无外乎是看坐标、找变量、想方程、识图象四个方面，即准确认识横、纵坐标的含义，根据图象中的点（起点、终点、转折点）、线（所在位置的上下、左右、升降、弯曲）特征，结合题目中给定的化学方程式和数据，应用概念、规律进行推理判断．以横坐标的不同含义把图象分为两大类：①时间（t）类，②压强（p）或温度（T）类．这两类的特征分别如下．（一）、时间（t）类1．图象中总有一个转折点，这个点所对应的时间为达到平衡所需时间，时间的长短可确定化学反应速率的大小，结合浓度、温度、压强对化学反应速率的影响规律，可确定浓度的大小，温度的高低和压强的大小．2．图象中总有一段或几段平行于横轴的直线，直线上的点表示可逆反应处于平衡状态．3．这几段直线的相对位置可确定化学平衡移动的方向．固定其它条件不变，若因温度升降引起的平衡移动，就可确定可逆反应中是△H＞0还是△H＜0；若因压强增减引起的平衡移动，就可确定气态物质在可逆反应中，反应物的系数和与生成物的系数和之间的相对大小．（二）、压强（p）或温度（T）类1．图象均为曲线．2．曲线上的点表示可逆反应在相应压强或温度下处于平衡状态；而不在曲线上的点表示可逆反应在相应压强或温度下未达到平衡状态，但能自发进行至平衡状态．3．曲线的相对位置、变化趋势决定了化学平衡移动的方向．固定其它条件不变，若温度变化引起的平衡移动，即可确定可逆反应中是△H＞0还是△H＜0；若因压强改变引起的平衡移动，即可确定气态物质在可逆反应中反应物的系数和与生成物的系数和之间的相对大小例1.已知某可逆反应mA(g)＋nB(g)pC(g)在密闭容器中进行，右图表示在不同反应时间t时，温度T和压强P与反应物B在混合气体中的体积分数B%的关系曲线，由曲线分析，下列判断正确的是（）A．T1＜T2P1＞P2m＋n＞PΔH<0B．T1＞T2P1＜P2m＋n＞PΔH>0C．T1＜T2P1＞P2m＋n＜PΔH<0D．T1＞T2P1＜P2m＋n＜PΔH>0[解析]本题考查根据温度、压强变化对化学平衡移动的影响来判断化学方程式的特点。分析图象，可以分两个层次考虑:（如图将三条曲线分别标为①、②、③）。从①、②曲线可知，当压强相同（为P2）时，②先达平衡，说明T1＞T2；又因为T2低，B%大，即降低温度，平衡逆向移动，说明逆向放热，正向吸热。从②、③曲线可知，当温度相同（为T1）时，②先达平衡，说明P2＞P1；又因为P2大，B%大，即增大压强，平衡逆向移动，说明逆方向为气体体积减小的方向，m＋n＜P。综合以上分析结果：T1＞T2，P1＜P2，m＋n＜P，正反应为吸热反应。[答案]D例2.反应2X（气）＋Y（气）2Z（气）+热量，在不同温度（T1和T2）及压强（p1和p2）下，产物Z的物质的量（n2）与反应时间（t）的关系如右图所示。下述判正确的是（）A、T1＞T2，p1＜p2B、T1＜T2，P1＞p2C、T1＞T2，P1＞p2D、T1＜T2，p1＜p2[解析]首先分析反应：这是一个气体的总物质的量减小（体积减小）、放热的可逆反应，低温、高压对反应有利，达平衡时产物Z的物质的量n2大，平衡点高，即图示曲T2P2T1P2T1P1①②③B%t0线T2、p1。再对比图示曲线T2、p2，温度相同，压强不同，平衡时n2不同（pl时的n2＞P2时的n2），由此分析p1＞p2，再从反应速率验证，T2、P1的曲线达平衡前斜率大（曲线陡）先到达平衡，也说明压强是p1＞p2（增大反应压强可以增大反应速率）。然后比较曲线T2、p2与T1、p2，此时压强相同，温度不同，温度低的达平衡时n2大，平衡点高（曲线T2、p2），由此判断温度T1＞T2；再由这两条曲线达平衡前的斜率比较，也是T1、p2的斜率大于T2、p2，T1、p2先到达平衡，反应速率大，也证明T1＞T2。由此分析得出正确的判断是T1＞T2，p1＞p2，选项C的结论正确。[答案]C3：在容积固定的4L密闭容器中，进行可逆反应：X(g)+2Y(g)2Z(g)并达到平衡，在此过程中，以Y的浓度改变表示的反应速率v正、v逆与时间t的关系如图。则图中阴影部分面积表示（）A.X的浓度的减少B.Y的物质的量的减少C.Z的浓度的增加D.X的物质的量的减少
