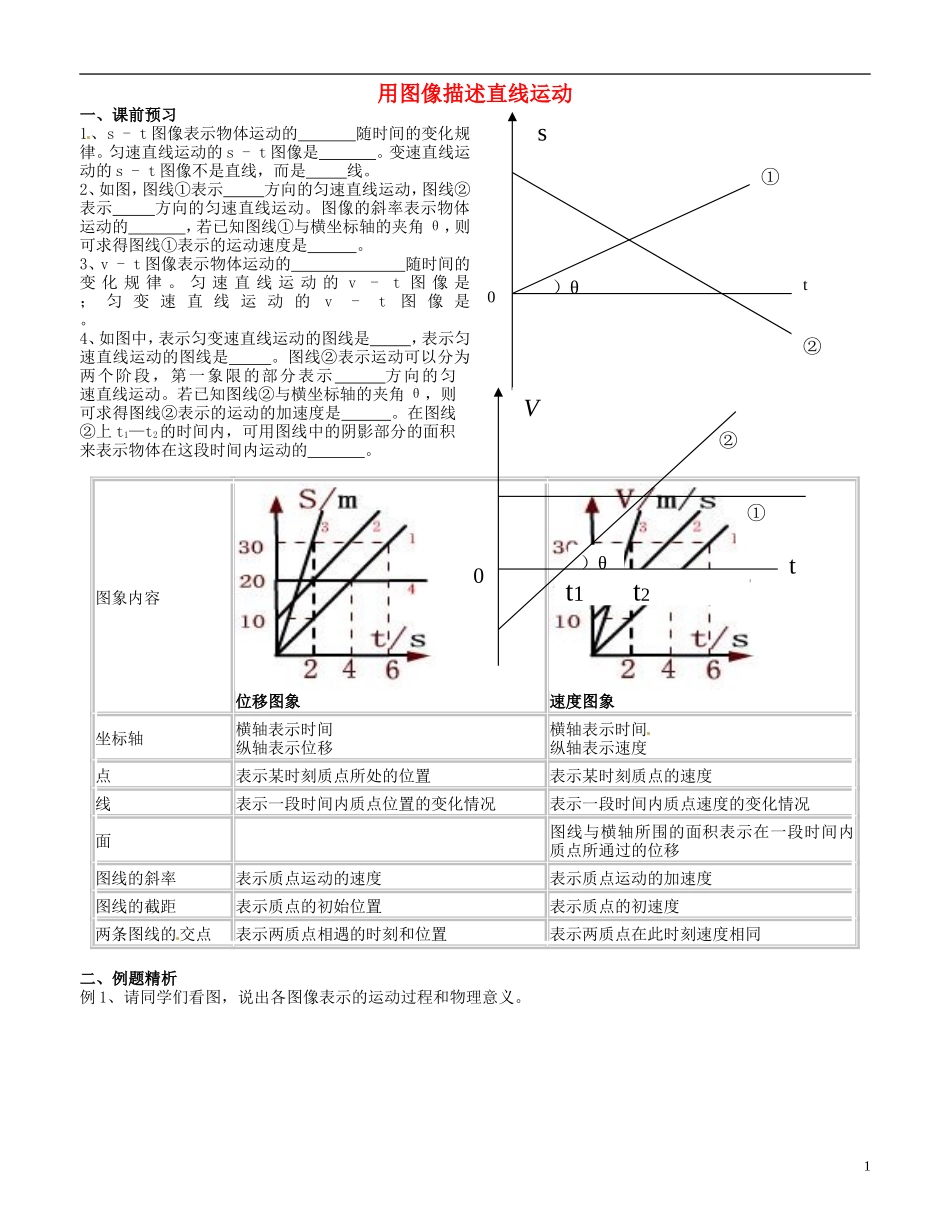

用图像描述直线运动一、课前预习1 、s - t 图像表示物体运动的 随时间的变化规律。匀速直线运动的 s - t 图像是 。变速直线运动的 s - t 图像不是直线，而是 线。2、如图，图线①表示 方向的匀速直线运动，图线②表示 方向的匀速直线运动。图像的斜率表示物体运动的 ，若已知图线①与横坐标轴的夹角 θ，则可求得图线①表示的运动速度是 。3、v - t 图像表示物体运动的 随时间的变 化 规 律 。 匀 速 直 线 运 动 的 v - t 图 像 是 ； 匀 变 速 直 线 运 动 的v - t图 像 是 。4、如图中，表示匀变速直线运动的图线是 ，表示匀速直线运动的图线是 。图线②表示运动可以分为两个阶段，第一象限的部分表示 方向的匀 速直线运动。若已知图线②与横坐标轴的夹角 θ，则可求得图线②表示的运动的加速度是 。在图线②上 t1—t2的时间内，可用图线中的阴影部分的面积来表示物体在这段时间内运动的 。图象内容位移图象速度图象坐标轴横轴表示时间纵轴表示位移横轴表示时间纵轴表示速度点表示某时刻质点所处的位置表示某时刻质点的速度线表示一段时间内质点位置的变化情况表示一段时间内质点速度的变化情况面图线与横轴所围的面积表示在一段时间内质点所通过的位移图线的斜率表示质点运动的速度表示质点运动的加速度图线的截距表示质点的初始位置表示质点的初速度两条图线的 交点表示两质点相遇的时刻和位置表示两质点在此时刻速度相同二、例题精析例 1、请同学们看图，说出各图像表示的运动过程和物理意义。1）θst①②0t1 t2 ①②）θVt0例 2、如图所示，是一个物体向东运动的速度图象，由图可知 0～10s 内物体做 运动，加速度大小是_______，方向是_____ ；在 10s～40s 内物体的加速度大小是_ ____；在 40s～60s 内物体的加速度大小是 ____ _______ ， 方 向 是 ____________ ， 发 生 的 位 移 是 。三、习题巩固●基础题1、 甲、乙两物体朝同一方向做匀速直线运动，已知甲的速度大于乙的速度，t＝0 时，乙在甲之前一定距离处，则两个物体运动的位移图像应是:2、下列说法正确的是:A、位移图象是指点运动的轨迹； B、速度图象是是质点运动的轨迹； C、利用位移图象可以知道发生任一位移所需的时间；D、利用位移图象中直线斜率的大小可以比 较加速度的大小，斜率越大，加速度也越大；3、如图所示是某物体运动过程的 v－t 图象，以下说法正确的是：A...
