第二节《欧姆定律》VIP免费

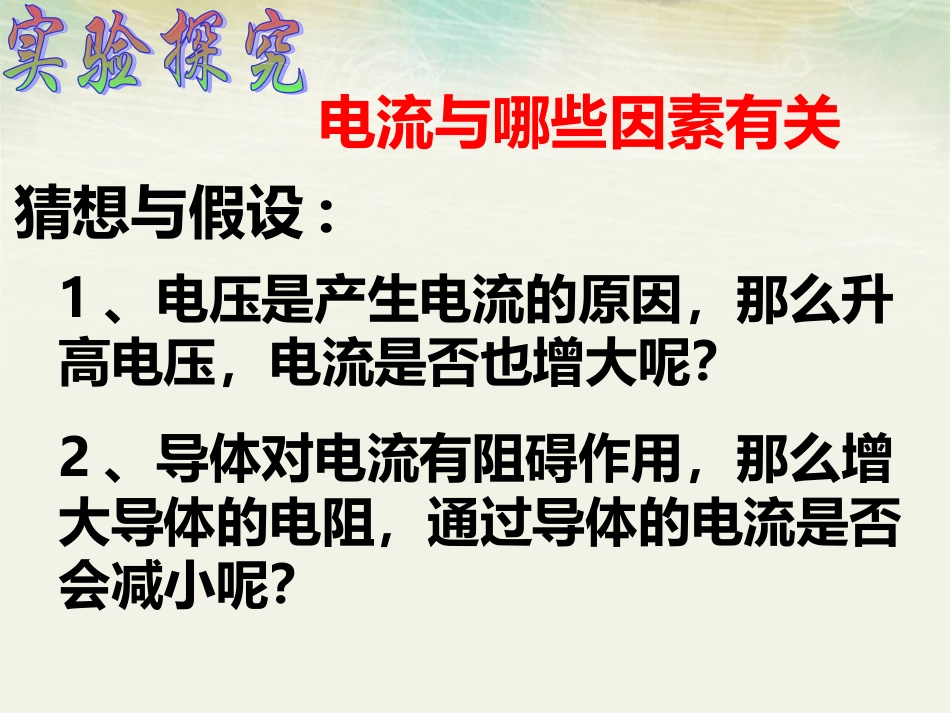

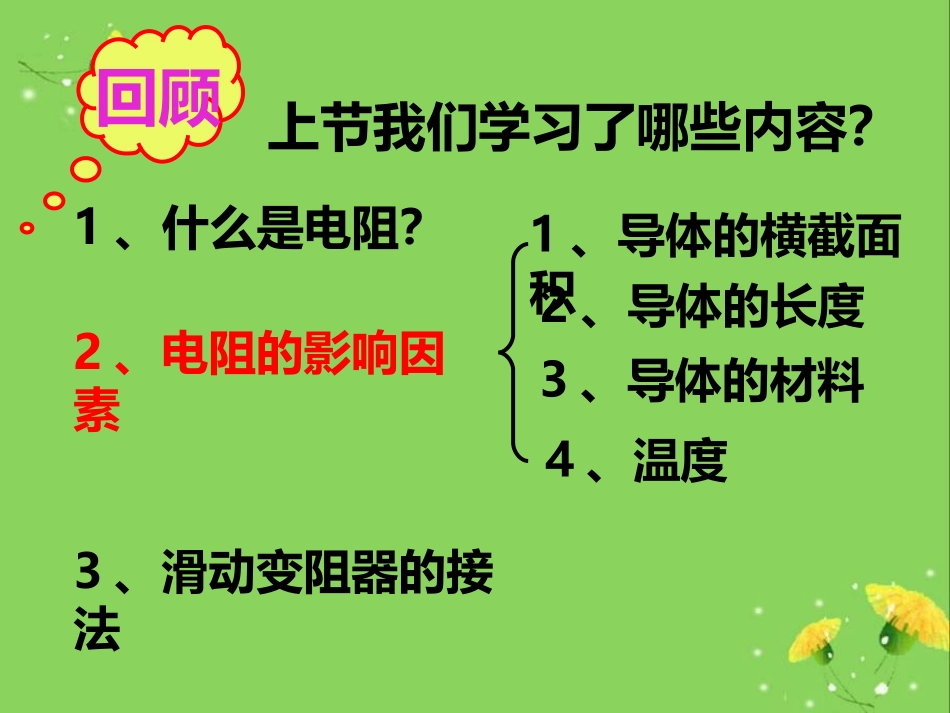

2课时上节我们学习了哪些内容？1、什么是电阻？回顾2、电阻的影响因素1、导体的横截面积2、导体的长度3、导体的材料3、滑动变阻器的接法4、温度电流与哪些因素有关1、电压是产生电流的原因，那么升高电压，电流是否也增大呢？2、导体对电流有阻碍作用，那么增大导体的电阻，通过导体的电流是否会减小呢？猜想与假设:电流同时受电压、电阻两个因素的影响，我们该用什么研究方法呢？确定研究方法：控制变量法具体做法：2、电压一定，看电流与电阻的关系。1、电阻一定，看电流与电压的关系。制定计划与设计实验讨论实验时要测量哪些物理量，如何设计电路图和记录数据的表格。AVRR/ΩU/VI/A第一次5Ω1V第二次5Ω2V第三次5Ω3VU/VR/ΩI/A第一次3V5Ω第二次3V10Ω第三次3V15Ω保持电阻不变保持电压不变按电路图连接电路。（注意：连接电路前先断开开关，并将滑动变阻器滑片移到最大值处,电流表和电压表要选择合适的量程和正确的接线柱）电流与电压的关系（电阻一定）(注：利用滑动变阻器改变电压，记录电流表读数）R/ΩU/VI/A第一次5Ω1VA第二次5Ω2VA第三次5Ω3VA多次测量得到如下表数据分析数据，得出结论：在电阻不变时，导体中的电流跟导体两端的电压成正比。0.20.40.6电流与电阻的关系（电压一定）(注：利用滑动变阻器控制电压一定，记录电流表读数）U/VR/ΩI/A第一次3V5ΩA第二次3V10ΩA第三次3V15ΩA多次测量得到如下表数据分析数据，得出结论：在电压不变时，导体中的电流跟导体的电阻成反比0.60.30.30.0.22电流与电压、电阻的关系：一、保持电阻不变时，电流与电压成正比。二、保持电压不变时，电流与电阻成反比。思考与拓展：如何用图像法来描述这个规律，请同学们课后用教材15-10图描述出来。总结一段导体中的电流，跟加在这段导体两端的电压成正比，跟这段导体的电阻成反比。公式：I=U___R注意：欧姆定律I-电流，单位：AU-电压，单位：VR-电阻，单位：Ω1、欧姆定律反映了一段导体中电流跟电压与电阻之间的定量关系。1、公式中的U、R、I必须对应的是同一段电路。公式的扩展性I=___RU1、U=IR主要用于已知电压和电流求电阻。主要用于已知电流和电阻求电压。拓展：能否说电压与电流成正比呢？拓展：能否说电阻与电压成正比，与电流成反比呢？R=IU例1：某同学用一只电流表跟一只灯泡串联，灯泡正常发光时电流表示数为0.28A，再用电压表测量灯泡两端电压为220V，试计算灯泡正常发光时的电阻。已知:U=220V、I=0.28A求：R解：根据欧姆定律的变形公式得=I0.28A=786ΩR=_U220V答：灯丝正常发光时的电阻值是786欧姆练习例2、电源电压保持不变,R1=R2=R3=20Ω,当S1、S2都断开，电流表示数是0.3A，求：1）电源电压2）S1、S2都闭合时，电流表示数是多少？AR1R2R3S1S2例3：电阻R1和R2的电流随其两端电压变化的I-U图线如下图所示，则依图可以判定（）A、R1>R2B、R1
