第四章无线电装联工艺装备VIP免费

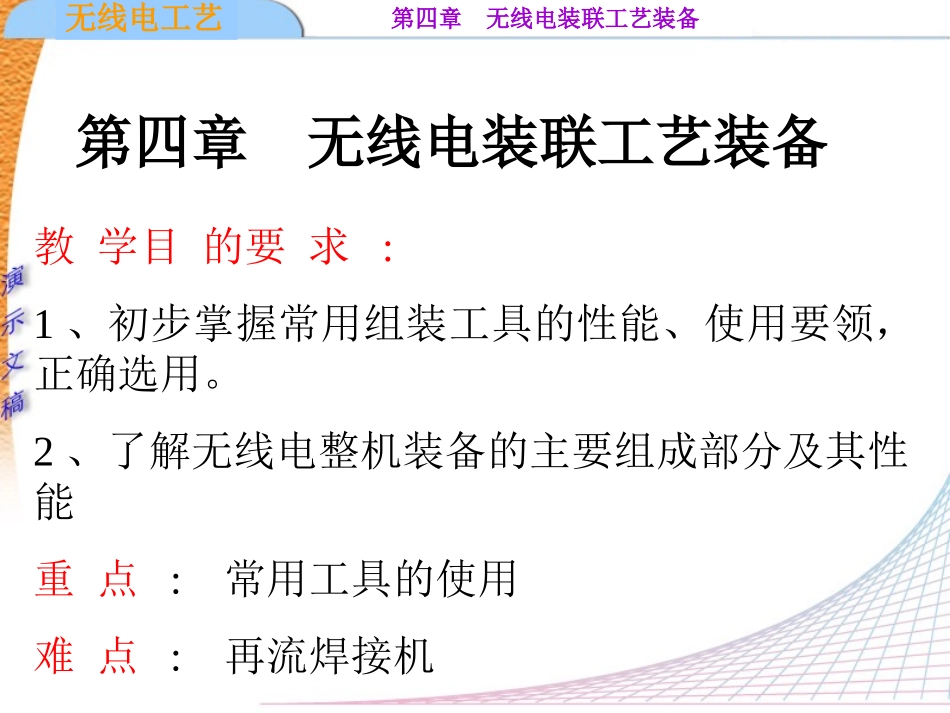

第四章无线电装联工艺装备_第1页
1/58

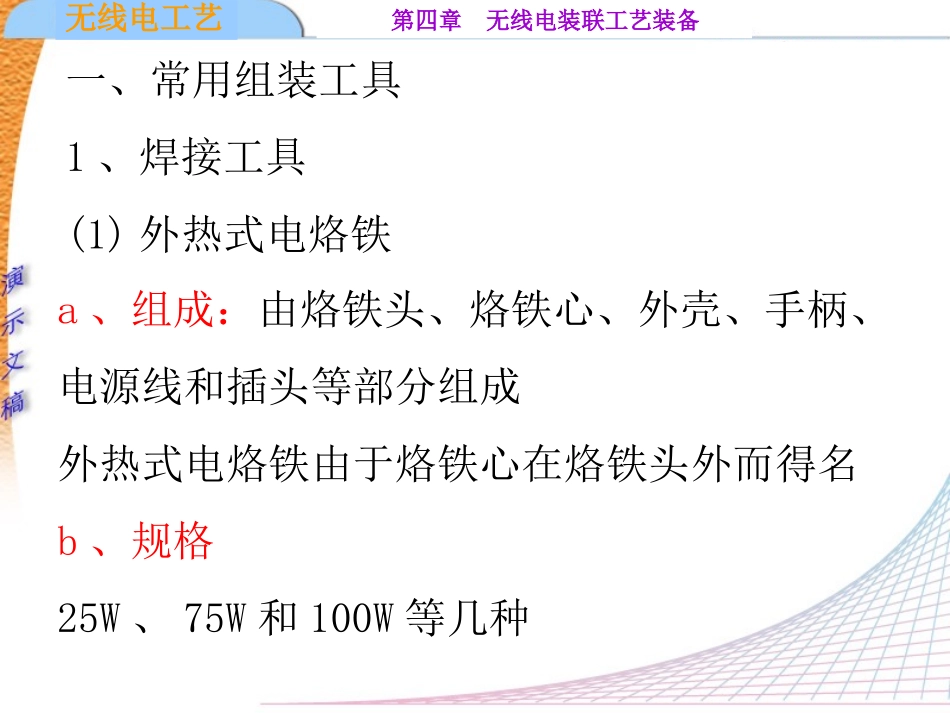

第四章无线电装联工艺装备_第2页
2/58

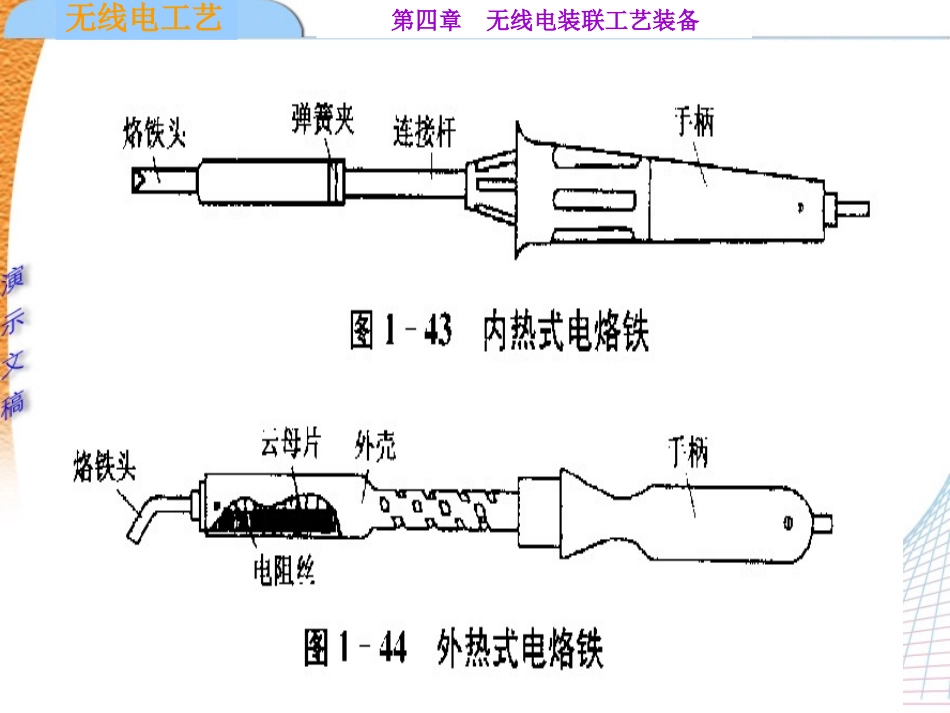

第四章无线电装联工艺装备_第3页
3/58
第四章无线电装联工艺装备教学目的要求:1、初步掌握常用组装工具的性能、使用要领,正确选用。2、了解无线电整机装备的主要组成部分及其性能重点:常用工具的使用难点:再流焊接机无线电工艺第四章无线电装联工艺装备一、常用组装工具1、焊接工具(1)外热式电烙铁a、组成:由烙铁头、烙铁心、外壳、手柄、电源线和插头等部分组成外热式电烙铁由于烙铁心在烙铁头外而得名b、规格25W、75W和100W等几种无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备(2)内热式电烙铁由于发热芯子装在烙铁头里面,故称为内热式电烙铁a、优点体积小、重量轻、发热快、耗电低b、电烙铁使用注意事项(1)使用前,要检查导线、插头有无破损,连线是否正确、牢固。(用万用表检查)(2)检查烙铁头是否氧化或变形,要及时处理并及时挂锡,方可使用。无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备(3)电烙铁不宜常时间空热。(4)电烙铁工作时,要放在专用的烙铁架上,避免烫坏周围的物品及自身电源线。(5)在使用过程中,不允许敲击、甩锡、摔跌,多余的焊锡要用擦锡布擦掉。(6)由于静电而容易损坏的元器件,焊接时最好拔下电源插头,并及时用余热焊接。(7)操作完成后,要及时拔下电源插头。(8)使用铁镍合金烙铁头,禁止用锉刀或硬器清理,可在加热状态下,用湿布或专用擦锡布进行清理。无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备(3)恒温电烙铁电控:用传感元件和温控装置控制电源的通断,使基本保持恒温磁控:通过强磁性体传感性的磁性有无,控制磁性开关的通断,达到温控的目的(4)吸锡电烙铁可方便吸附印制电路板上焊锡拆下某些元器件或部件无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备烙铁架无线电工艺第四章无线电装联工艺装备2、钳口工具尖嘴钳、平嘴钳、圆嘴钳、镊子无线电工艺第四章无线电装联工艺装备4、紧固工具一字形螺钉旋具、十字形螺钉旋具、自动螺钉旋具、机动螺钉旋具、螺母旋具3、剪切工具偏口钳、剪刀无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备二、常用设备1、普通浸锡炉主要用于对元器件引线、导线端头、焊片等进行浸锡使用时注意调整温度无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备普通焊锡炉无线电工艺第四章无线电装联工艺装备小锡锅无线电工艺第四章无线电装联工艺装备2、波峰焊接机自动焊接印制电路板由涂助焊剂装置、预热装置、焊料槽、冷却风扇和传送装置等部分组成无线电工艺第四章无线电装联工艺装备无线电工艺第四章无线电装联工艺装备波峰焊接机3、自动插件机可插装电阻、跨接线、电容器、三极管等,一般每分钟100~200件次的装插.按元器件插装的方向,可分为水平(轴向)式和立式(颈向)两类。无线电工艺第四章无线电装联工艺装备水平式插件机适合插装电阻、跨接线。立式插件机适合插装电容器,二、三极管等颈向安装元件。自动插件机无线电工艺第四章无线电装联工艺装备插件机无线电工艺第四章无线电装联工艺装备插件机无线电工艺第四章无线电装联工艺装备插件机无线电工艺第四章无线电装联工艺装备插件机无线电工艺第四章无线电装联工艺装备4、烫印机用来烫印金箔的设备。有4种烫印方式---------水平烫印、凸版烫印、滚烫和周边烫。前三种使用于较小的塑料件,周边烫印用于大面积的烫印。无线电工艺第四章无线电装联...
