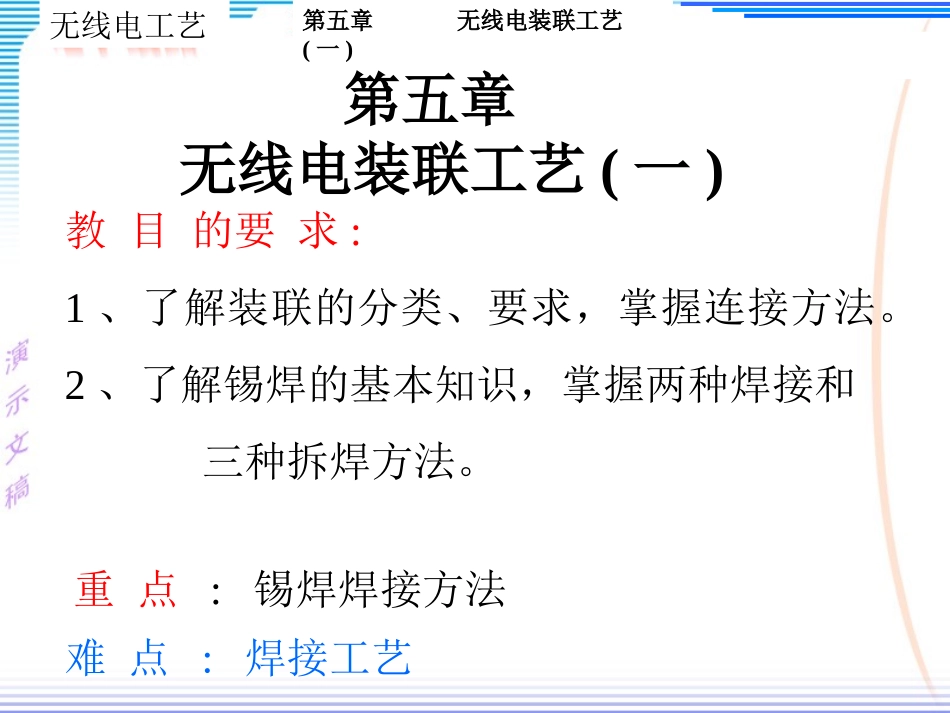

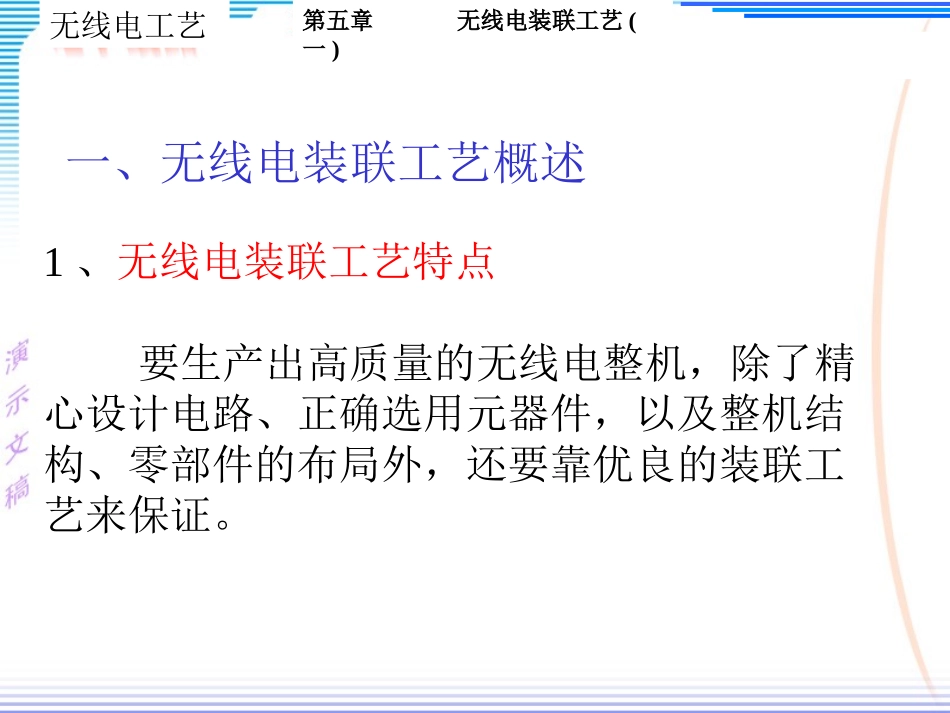

第五章无线电装联工艺(一)教目的要求:1、了解装联的分类、要求,掌握连接方法。2、了解锡焊的基本知识,掌握两种焊接和三种拆焊方法。无线电工艺第五章无线电装联工艺(一)难点:焊接工艺重点:锡焊焊接方法一、无线电装联工艺概述无线电工艺第五章无线电装联工艺(一)1、无线电装联工艺特点要生产出高质量的无线电整机,除了精心设计电路、正确选用元器件,以及整机结构、零部件的布局外,还要靠优良的装联工艺来保证。2、分类装联无线电工艺第五章无线电装联工艺(一)机械安装焊接可拆连接不可拆连接锡焊无锡焊接螺钉连接销接夹紧连接胶接铆接压接绕接3、安装的基本工艺要求无线电工艺第五章无线电装联工艺(一)牢固可靠、不损伤元器件、不损伤涂覆层、不破坏元器件的绝缘性能、安装件的位置、方向正确1、螺接用螺钉、螺母、螺栓及垫圈将元器件、零部件紧固地连接起来。无线电工艺第五章无线电装联工艺(一)优点:结构简单,便于测试,装卸方便,工作可靠。二、紧固件连接工艺沉头自攻螺钉无线电工艺第五章无线电装联工艺(一)无线电工艺第五章无线电装联工艺(一)镀镍铜螺钉无线电工艺第五章无线电装联工艺(一)不锈钢螺钉(异型件)无线电工艺第五章无线电装联工艺(一)大扁头自攻螺钉无线电工艺第五章无线电装联工艺(一)高低牙自攻螺钉无线电工艺第五章无线电装联工艺(一)六角带垫自攻螺钉第五章无线电装联工艺(一)无线电工艺螺母无线电工艺第五章无线电装联工艺(一)无线电工艺第五章无线电装联工艺(一)螺钉旋具无线电工艺第五章无线电装联工艺(一)木螺丝无线电工艺第五章无线电装联工艺(一)盘头自攻镙钉无线电工艺第五章无线电装联工艺(一)垫圈无线电工艺第五章无线电装联工艺(一)垫圈无线电工艺第五章无线电装联工艺(一)垫圈无线电工艺第五章无线电装联工艺(一)普通膨胀螺栓无线电工艺第五章无线电装联工艺(一)三角锁紧自攻镙钉无线电工艺第五章无线电装联工艺(一)特种膨胀螺栓无线电工艺第五章无线电装联工艺(一)尾部开槽(FT)形自攻镙钉无线电工艺第五章无线电装联工艺(一)不锈钢外六角螺栓无线电工艺第五章无线电装联工艺(一)高强度钢结构连接无线电工艺第五章无线电装联工艺(一)紧定螺钉无线电工艺第五章无线电装联工艺(一)螺杆,化学螺丝无线电工艺第五章无线电装联工艺(一)模块专用组合螺钉无线电工艺第五章无线电装联工艺(一)(1)紧固件的选用A、选用十字型螺钉。B、面板应尽量少采用螺钉。C、应尽量采用内六角螺钉。D、安装部位全是金属件时采用刚性垫圈。无线电工艺第五章无线电装联工艺(一)(2)拧紧方法A、拧紧长方形工件的螺钉组时,从中央向两边对称扩展。B、拧紧方形工件和圆形工件的螺钉组时,应按交叉顺序进行。C、装配时,应先装上螺钉,然后分步逐渐拧紧。无线电工艺第五章无线电装联工艺(一)(3)螺纹连接的质量标准A、螺纹外露长度一般不得少于1.5扣。B、沉头螺钉头部不应超过表面0.2mm.C、拧紧,不能松动。D、弹簧垫圈四周要均被螺冒压平。E、连接要牢固。F、被装元器件的标志应尽量露在看的见的地方。G、应无滑丝现象,并涂紧固漆。无线电工艺第五章无线电装联工艺(一)(4)螺纹连接的注意事项A、合理选用螺钉、螺母、平弹垫和弹簧垫圈。B、螺钉旋具的规格要选择适当。C、旋螺母时,尽量用扳手或套筒,不要用尖嘴钳夹。D、用力不要过猛,防止滑帽。无线电工艺第五章无线电装联工艺(一)(5)螺纹连接的防松动措施A、双螺母防松动。B、加弹簧垫圈。C、蘸漆防松动。D、点漆防松动。E、开口销防松动。无线电工艺第五章无线电装联工艺(一)2、铆接(1)对铆接的要求(2)铆钉长度和铆钉孔直径半圆头铆钉的留头长度为铆钉直径的1.25-1.5倍,沉头铆钉的留头长度为铆钉直径的0.8-1.2倍。铆钉的直径应大于铆接厚度的1/4,一般应取板厚的1.8倍。(3)铆装工具无线电工艺第五章无线电装联工艺(一)有7种工具:手锤、压紧冲头、半圆头冲头、垫模、平头冲头、尖头冲头、凸心冲头铆钉无线电工艺第五章无线电装联工艺(一)PW冲头无线电工艺第五章无线电装联工艺(一)PW冲头无线电工艺第五章无线电装联工艺(一)内六角冲头无线电工艺第五章无线电装联工艺(一)切边冲头无线电工艺第五章无线电装联工艺...
