三视图与直观图VIP免费

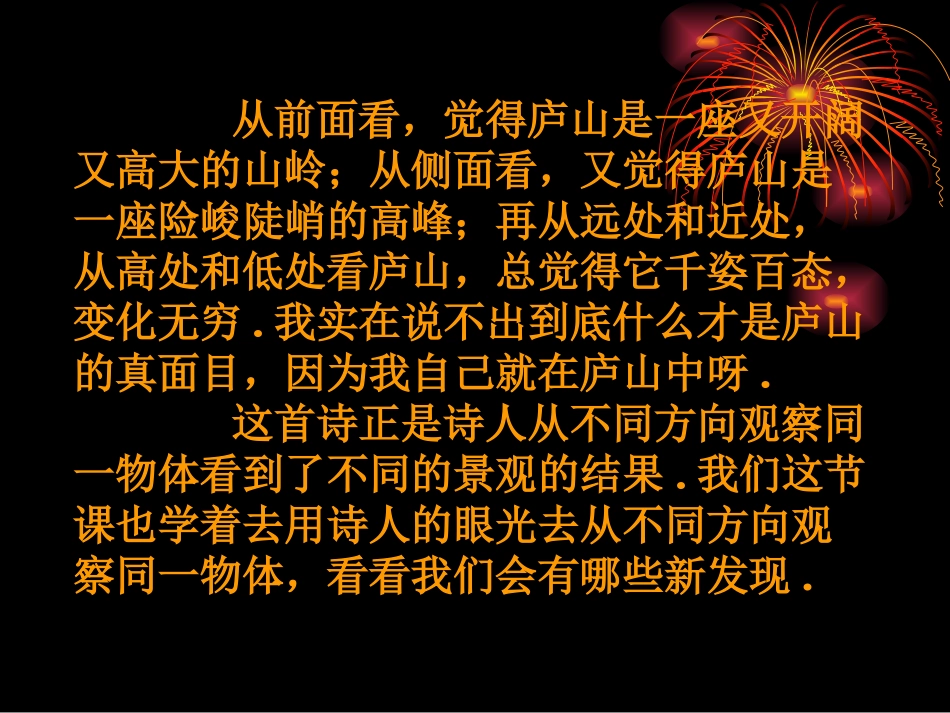

25/1/11下午01:59云在漫步横看成岭侧成峰，远近高低各不同。不识庐山真面目，只缘身在此山中。从前面看，觉得庐山是一座又开阔又高大的山岭；从侧面看，又觉得庐山是一座险峻陡峭的高峰；再从远处和近处，从高处和低处看庐山，总觉得它千姿百态，变化无穷.我实在说不出到底什么才是庐山的真面目，因为我自己就在庐山中呀.这首诗正是诗人从不同方向观察同一物体看到了不同的景观的结果.我们这节课也学着去用诗人的眼光去从不同方向观察同一物体，看看我们会有哪些新发现.ADCB中心投影平行投影斜投影正投影三角形一定相似吗？一定是三角形吗？ADCB中心投影平行投影斜投影正投影正面投影为正视图水平面投影为俯视图侧面投影为侧视图长长宽宽高高三视图对应关系为：正、俯视图长相等（简称长对正）正、侧视图高相等（简称高平齐）俯、侧视图宽相等且前后对应(宽相等）上上下下左左右右前前后后左视图从左面看到的图““三视图三视图””用小正方体搭建一个几何体:主视图从正面看到的图俯视图从上面看到的图你能画出这个几何体的三视图吗？驶向胜利的彼岸““三视图三视图””空间想象力22左视图从左面看到的图俯视图从上面看到的图主视图从正面看到的图请画出这个几何体的三视图““三视图三视图”知多少”知多少回顾与思考33左视图俯视图画一个物体的三视图时,主视图,左视图,俯视图所画的位置如图所示,且要符合如下原则:长对正,高平齐,宽相等.长高宽主视图1、光线从几何体的前面向后面正投影得到的投影图称为几何体的“正视图”；2、光线从几何体的左面向右面正投影得到的投影图称为“侧视图”；3、光线从几何体的上面向下面正投影得到的投影图称为“俯视图”．几何体的正视图、侧视图、俯视图、统称为几何体的三视图．三视图有关概念三视图有关概念基本几何体的三视图基本几何体的三视图回忆初中已经学过的正方体、长方体、圆柱、圆锥、球的三视图．正方体的三视图正方体的三视图正侧俯正视图侧视图俯视图长方体正侧俯长方体的三视图长方体的三视图圆柱正侧俯圆柱的三视图圆柱的三视图圆锥正侧俯圆锥的三视图圆锥的三视图球体正侧俯球的三视图球的三视图小结小结三视图正视图——从正面看到的图侧视图——从左面看到的图俯视图——从上面看到的图画物体的三视图时,要符合如下原则:位置：正视图侧视图俯视图大小：长对正,高平齐,宽相等.棱柱的三视图棱柱的三视图棱锥的三视图棱锥的三视图四棱锥正侧俯棱台的三视图棱台的三视图正四棱台主左俯圆台侧俯圆台的三视图圆台的三视图正例3：画出下面几何体的三视图。简单组合体的三视图简单组合体的三视图正视图侧视图俯视图注意：不可见的轮廓线，用虚线画出。简单组合体的三视图简单组合体的三视图正视图侧视图俯视图简单组合体的三视图简单组合体的三视图正视图侧视图俯视图由三视图想象几何体由三视图想象几何体一个几何体的三视图如下,你能说出它是什么立体图形吗?正视图左视图俯视图圆锥由三视图想象几何体由三视图想象几何体一个几何体的三视图如下,你能说出它是什么立体图形吗?圆台正视图左视图俯视图由三视图想象几何体由三视图想象几何体一个几何体的三视图如下,你能说出它是什么立体图形吗?四棱锥一个几何体的三视图如下,你能说出它是什么立体图形吗?由三视图想象几何体由三视图想象几何体ACDB例1、画下例几何体的三视图例2、画下例几何体的三视图例3、画下例几何体的三视图例四、画下例几何体的三视图练习1、画下例几何体的三视图练习2、画下例几何体的三视图练习4、5、画下例几何体的三视图练习6、画下例几何体的三视图练习7、画下例几何体的三视图练习8、画下例几何体的三视图
