（陕西专用）版中考数学一练通 第一部分 基础考点巩固 第七章 视图与变换 7.2 视图与投影课件-人教版初中九年级全册数学课件

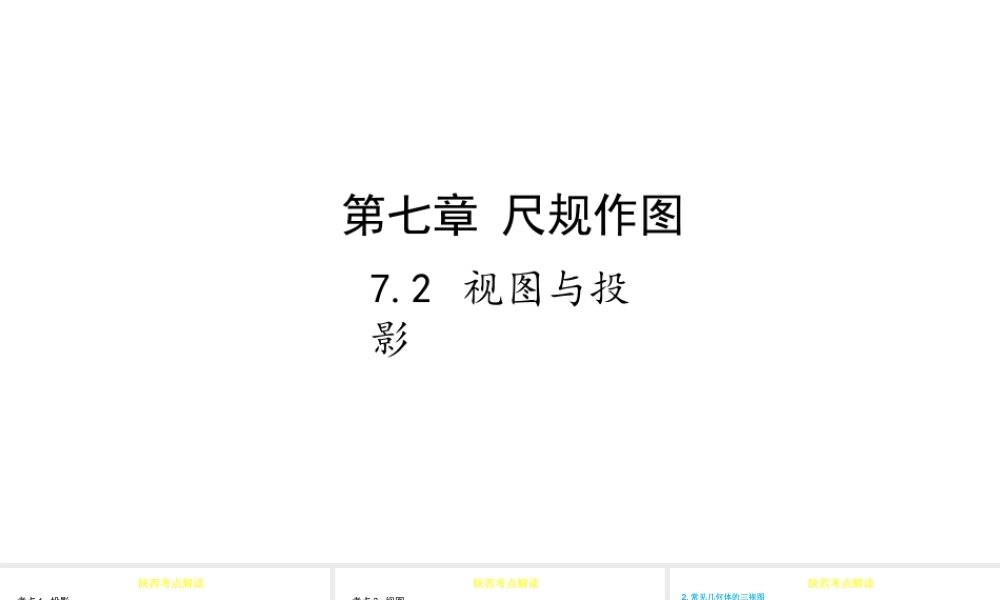

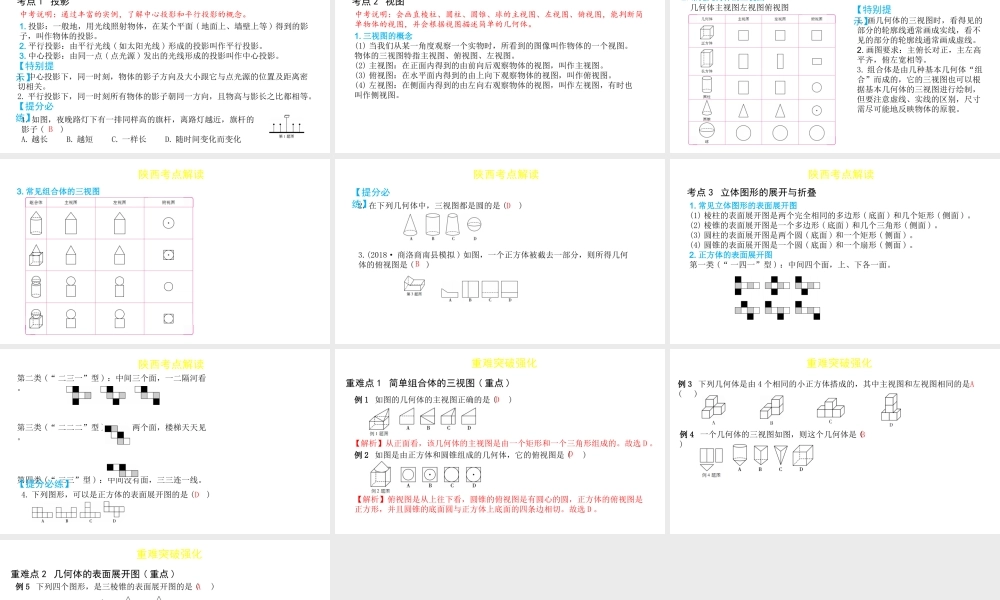

第七章 尺规作图7.2 视图与投影考点 1 投影陕西考点解读中考说明：通过丰富的实例，了解中心投影和平行投影的概念。1. 中心投影下，同一时刻，物体的影子方向及大小跟它与点光源的位置及距离密切相关。2. 平行投影下，同一时刻所有物体的影子朝同一方向，且物高与影长之比都相等。1. 投影：一般地，用光线照射物体，在某个平面 ( 地面上、墙壁上等 ) 得到的影子，叫作物体的投影。2. 平行投影：由平行光线 ( 如太阳光线 ) 形成的投影叫作平行投影。3. 中心投影：由同一点 ( 点光源 ) 发出的光线形成的投影叫作中心投影。【特别提示】【提分必练】1. 如图，夜晚路灯下有一排同样高的旗杆，离路灯越近，旗杆的影子 ( )A. 越长 B. 越短 C. 一样长 D. 随时间变化而变化B考点 2 视图陕西考点解读中考说明：会画直棱柱、圆柱、圆锥、球的主视图、左视图、俯视图，能判断简单物体的视图，并会根据视图描述简单的几何体。1. 三视图的概念(1) 当我们从某一角度观察一个实物时，所看到的图像叫作物体的一个视图。物体的三视图特指主视图、俯视图、左视图。(2) 主视图：在正面内得到的由前向后观察物体的视图，叫作主视图。(3) 俯视图：在水平面内得到的由上向下观察物体的视图，叫作俯视图。(4) 左视图：在侧面内得到的由左向右观察物体的视图，叫作左视图，有时也叫作侧视图。2. 常见几何体的三视图陕西考点解读几何体主视图左视图俯视图1. 画几何体的三视图时，看得见的部分的轮廓线通常画成实线，看不见的部分的轮廓线通常画成虚线。2. 画图要求：主俯长对正，主左高平齐，俯左宽相等。3. 组合体是由几种基本几何体“组合”而成的，它的三视图也可以根据基本几何体的三视图进行绘制，但要注意虚线、实线的区别，尺寸需尽可能地反映物体的原貌。【特别提示】3. 常见组合体的三视图陕西考点解读【提分必练】陕西考点解读2. 在下列几何体中，三视图都是圆的是 ( )3.(2018· 商洛商南县模拟 ) 如图，一个正方体被截去一部分，则所得几何体的俯视图是 ( )DB考点 3 立体图形的展开与折叠陕西考点解读1. 常见立体图形的表面展开图(1) 棱柱的表面展开图是两个完全相同的多边形 ( 底面 ) 和几个矩形 ( 侧面 ) 。(2) 棱锥的表面展开图是一个多边形 ( 底面 ) 和几个三角形 ( 侧面 ) 。(3) 圆柱的表面展开图是两个圆 ( 底面 ) 和一个矩形 ( 侧面 ) 。(4) 圆锥的表面展开图是一个圆...
