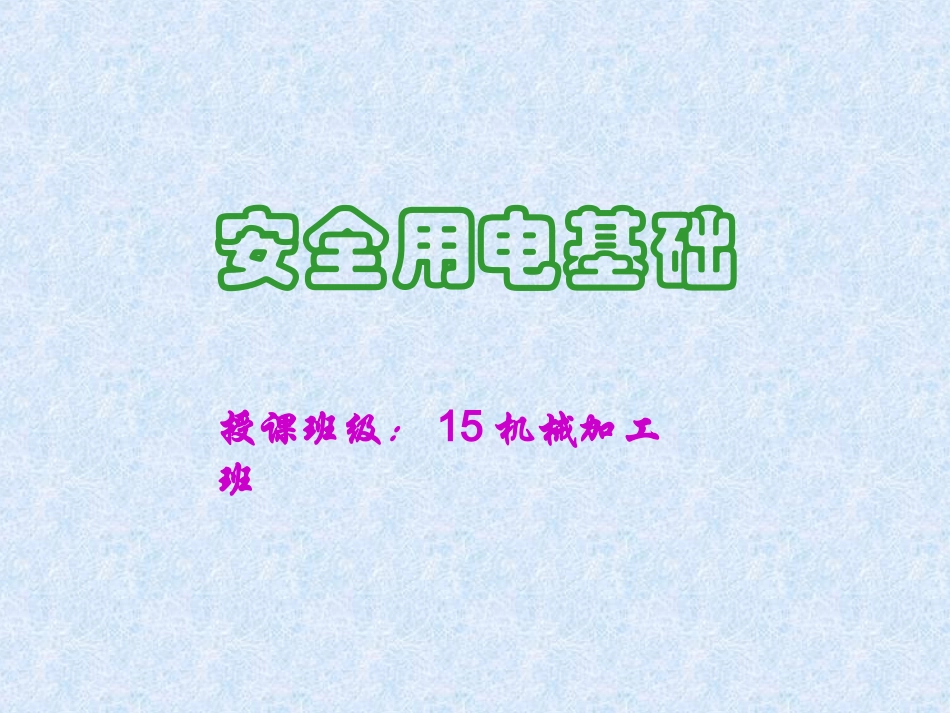

安全用电基础VIP免费

安全用电基础授课班级：15机械加工班----------------现代人无法回避的安身立业的基现代人无法回避的安身立业的基本常识本常识住宅220V照明配电动力配电电力的传输与分配低压供电系统配电变压器高压侧低压侧L1N（零线）L2L3金属接地体（小于4Ω）系统的工作接地低压供电系统中，变压器有中性点接地和不接地两种形式。电动机变压器L1L2L1NL3我国广泛应用三相四线制380/220V低压供电系统（TN系统），其中动力配电线路采用三根相线和零线，照明配电线路采用一根相线和零线。人体触电电击和电伤常会同时发生。电伤往往出现在高压触电事故中，但一般不致命，大部分触电死亡事故都是由电击造成。触电的类型电击指电流通过人体，破坏人体心脏、肺及神经系统的正常功能。人们通常所说的触电就是指电击。电伤指电流的热效应、化学效应、机械效应及电流本身作用造成的人体伤害。影响触电危险程度的因素电流强度名称定义大小男性女性感知电流引起感觉的最小电流1.1mA0.7mA摆脱电流人触电后能自主摆脱电源的最大电流9mA6mA致命电流在较短时间内引起心室颤动、危及生命的电流100mA以上（工频交流电）安全电流直流50mA以下工频30mA以下电流的种类直流电一般引起电伤，而交流电则电击、电伤两者都产生。特别是40---100赫兹的交流电对人体最危险。人体电阻人体的电阻值通常在10KΩ---100KΩ之间，基本上按表皮角质层电阻大小而定。但它会随时、随地、随人等因素而变化，极具不确定性，并且随电压的升高而减小。电流的作用时间电击强度=电流时间电压大小目前，我国采用的安全电压以36V和12V两个等级居多。电流通过人体的途径从手到脚的电流途径最为危险！触电的方式双极（两相、双线）触电直接触电间接触电单极（单相、单线）触电静电触电跨步触电触电接触触电单线触电（电网中性点接地）单线触电（电网中性点不接地）两线触电直接触电相对安全危险！危险！！！火线火线接触触电跨步触电接地点接触触电接地电流电位分布曲线距着地点20m外视为安全区触电急救动作迅速救护得法防止触电的技术措施绝缘、屏护和间距------最为常见的安全措施。•绝缘即利用绝缘材料将带电体封闭起来以防止人体触及。•屏护即采用遮拦、护照、护盖箱闸等把带电体同外界隔绝开来。高压设备不论是否有绝缘，均应采取屏护。•间距即保证人体与带电体之间必要的安全距离。除防止触及或过分接近带电体外，还能避免误操作和防止火灾。在低压工作中，最小检修距离不应小于0.1m。•室外不低于1.5m（户外变配电装置采用不低于2.5m的封闭屏护）•室内不低于1.2m操作者背后的物体与操作者背部的最小距离应不小于0.5mm。保护接地与保护接零为防止电气设备金属外壳意外带电而造成的危险，应按供电系统接地型式的不同，分别采取保护接地或保护接零的安全措施。保护接地保护接地只适合于中性点不接地的电网，在中性点接地的电网中使用不能完全保证安全。L1L2L3IT系统L1L2L3N（PEN）保护接零必须注意，零线回路中不允许装设熔断器和开关。L1L2L3N重复接地TN-C系统L1L2L3NPETN-S系统这是应该大力提倡的接零保护方式。该系统中，N线和PE线各尽其责，具有较高的用电安全性。装设漏电保护装置------较之接地和接零保护更有效、更灵敏的安全措施。照明电路中所选用漏电保护器应为额定漏电动作电流小于或等于30mA、动作时间为0.1s的高灵敏度产品。•安装在电气设备负荷线首端•不得直接代替电闸开关使用采用安全电压要尽可能使用且正确使用安全电压。NL∽220V∽36V∽36VNL∽220V不安全安全采用过限保护------新兴的一种自动保护元件和装置。热保护器浪涌电压吸收保护器自复保险（过流保护器）安全用电注意事项•健全各项安全规章制度，经常加强安全教育和培训。•经常检查器具的绝缘状况。要注意高、低压器具的区别。绝缘损坏，应及时更换•工作前必须检查工具、测量仪表和防护用具是否完好。电气维修工作结束后，要清点工具及材料数量，清理现场。•不可用湿手接触带电的物体，更不可用湿布揩擦带电电器。如用手试验电器设备的温度，要用手背。•严禁带负载操作动力配电箱中的刀开关。•正确使用熔断器。•熔体（保险丝）的额定电流=1.5----2....
