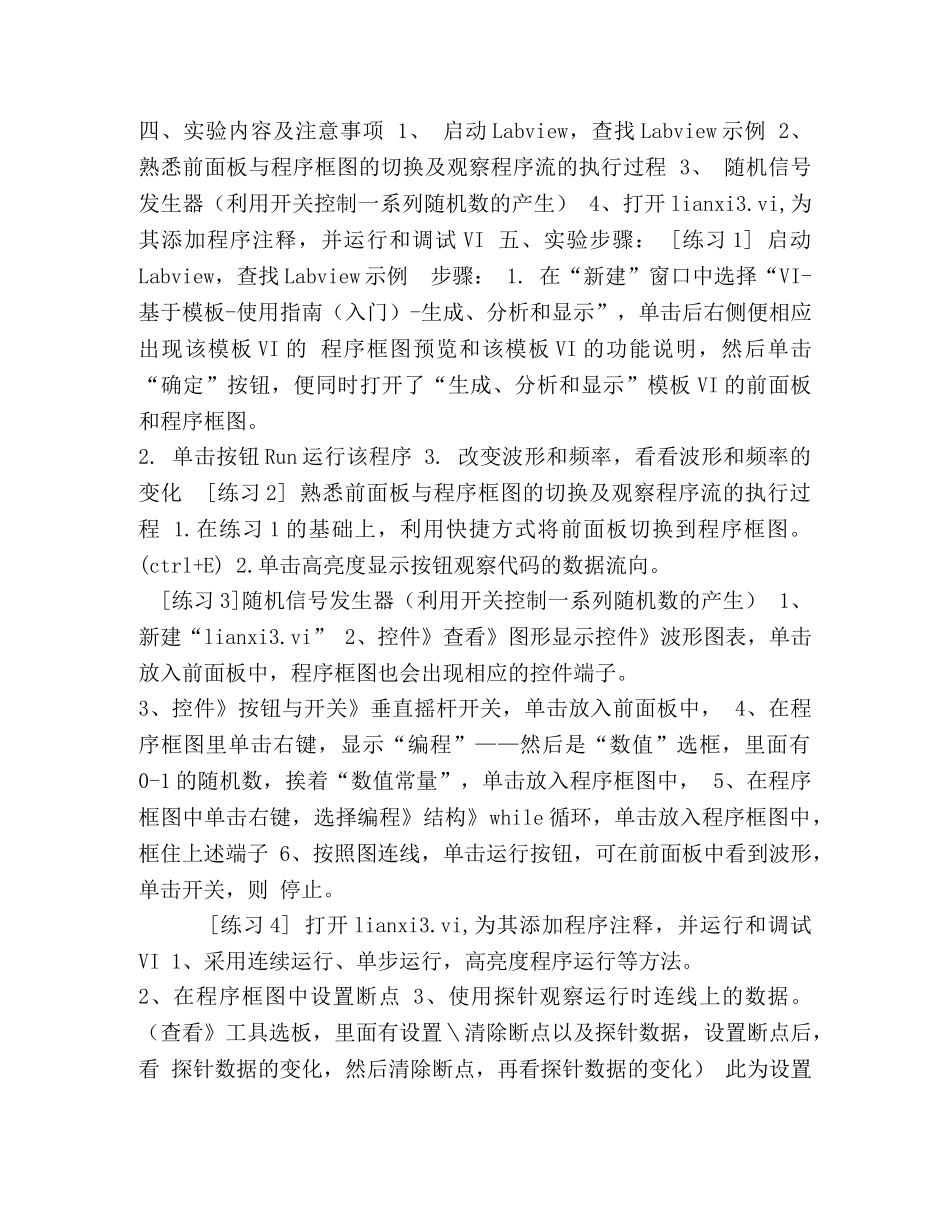

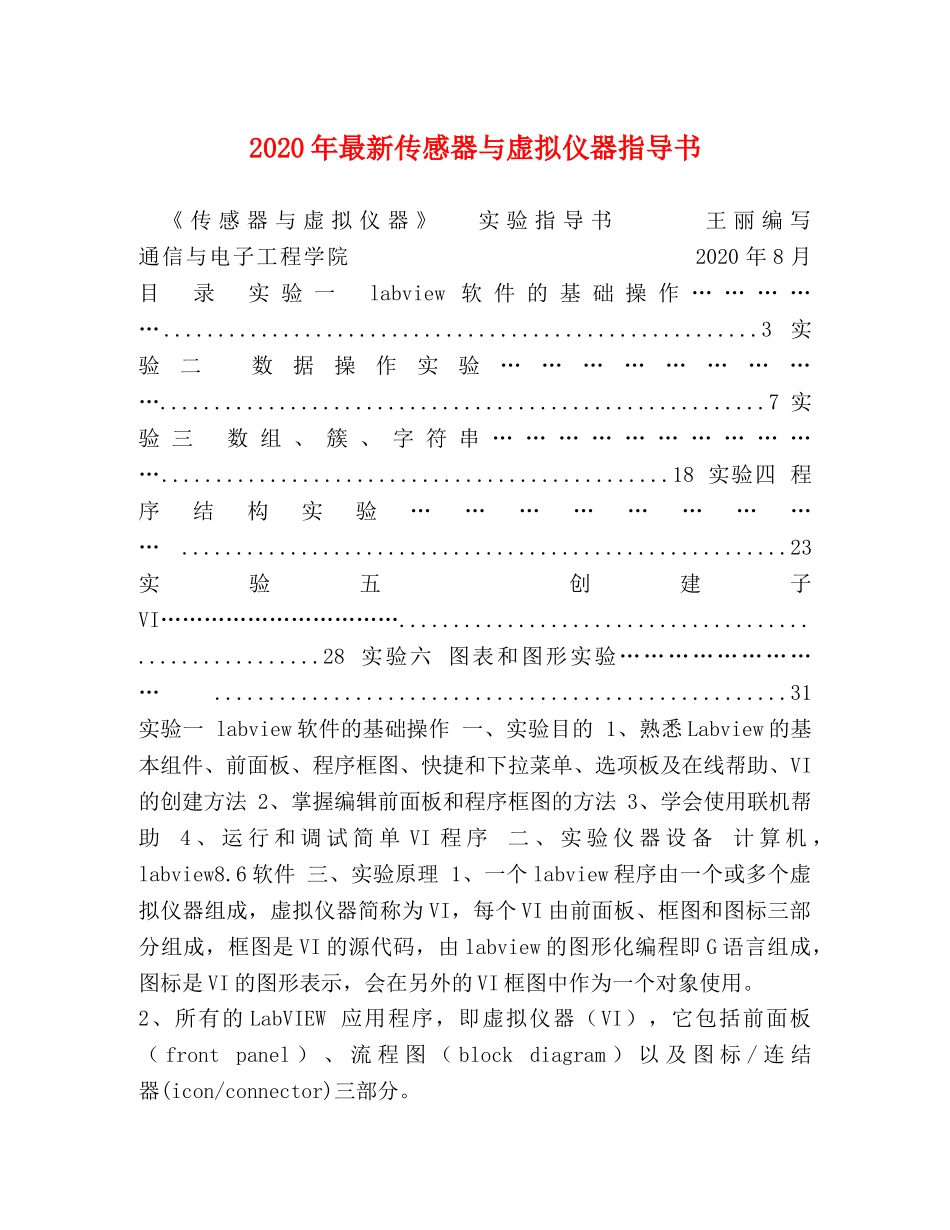

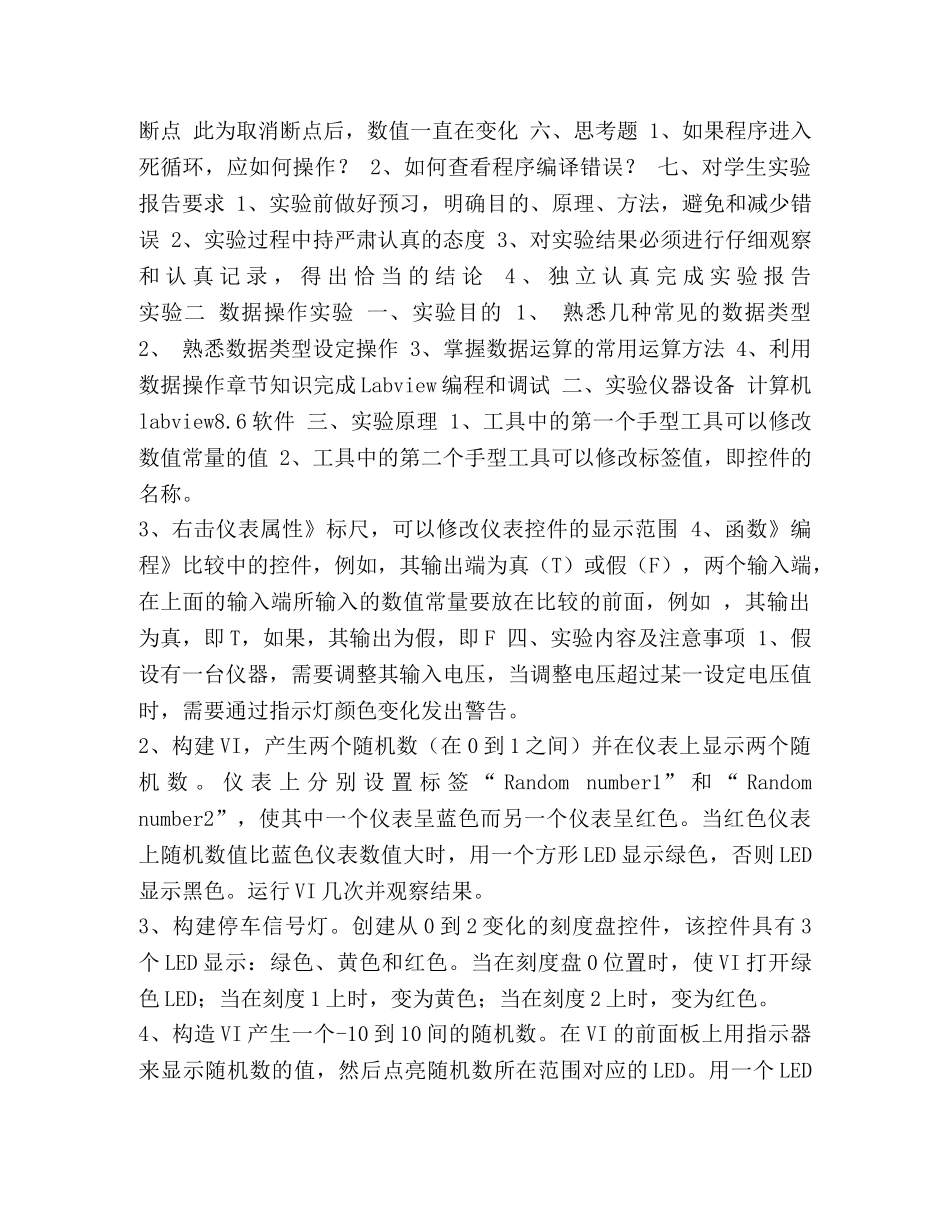

2020年最新传感器与虚拟仪器指导书《传感器与虚拟仪器》实验指导书王丽编写通信与电子工程学院2020年8月目录实验一labview软件的基础操作…………….......................................................3实验二数据操作实验………………………........................................................7实验三数组、簇、字符串……………………………...............................................18实验四程序结构实验………………………........................................................23实验五创建子VI…………………………….......................................................28实验六图表和图形实验……………………….....................................................31实验一labview软件的基础操作一、实验目的1、熟悉Labview的基本组件、前面板、程序框图、快捷和下拉菜单、选项板及在线帮助、VI的创建方法2、掌握编辑前面板和程序框图的方法3、学会使用联机帮助4、运行和调试简单VI程序二、实验仪器设备计算机，labview8.6软件三、实验原理1、一个labview程序由一个或多个虚拟仪器组成，虚拟仪器简称为VI，每个VI由前面板、框图和图标三部分组成，框图是VI的源代码，由labview的图形化编程即G语言组成，图标是VI的图形表示，会在另外的VI框图中作为一个对象使用。2、所有的LabVIEW应用程序，即虚拟仪器（VI），它包括前面板（frontpanel）、流程图（blockdiagram）以及图标/连结器(icon/connector)三部分。此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。四、实验内容及注意事项1、启动Labview，查找Labview示例2、熟悉前面板与程序框图的切换及观察程序流的执行过程3、随机信号发生器（利用开关控制一系列随机数的产生）4、打开lianxi3.vi,为其添加程序注释，并运行和调试VI五、实验步骤：[练习1]启动Labview，查找Labview示例步骤：1.在“新建”窗口中选择“VI-基于模板-使用指南（入门）-生成、分析和显示”，单击后右侧便相应出现该模板VI的程序框图预览和该模板VI的功能说明，然后单击“确定”按钮，便同时打开了“生成、分析和显示”模板VI的前面板和程序框图。2.单击按钮Run运行该程序3.改变波形和频率，看看波形和频率的变化[练习2]熟悉前面板与程序框图的切换及观察程序流的执行过程1.在练习1的基础上，利用快捷方式将前面板切换到程序框图。(ctrl+E)2.单击高亮度显示按钮观察代码的数据流向。[练习3]随机信号发生器（利用开关控制一系列随机数的产生）1、新建“lianxi3.vi”2、控件》查看》图形显示控件》波形图表，单击放入前面板中，程序框图也会出现相应的控件端子。3、控件》按钮与开关》垂直摇杆开关，单击放入前面板中，4、在程序框图里单击右键，显示“编程”——然后是“数值”选框，里面有0-1的随机数，挨着“数值常量”，单击放入程序框图中，5、在程序框图中单击右键，选择编程》结构》while循环，单击放入程序框图中，框住上述端子6、按照图连线，单击运行按钮，可在前面板中看到波形，单击开关，则停止。[练习4]打开lianxi3.vi,为其添加程序注释，并运行和调试VI1、采用连续运行、单步运行，高亮度程序运行等方法。2、在程序框图中设置断点3、使用探针观察运行时连线上的数据。（查看》工具选板，里面有设置＼清除断点以及探针数据，设置断点后，看探针数据的变化，然后清除断点，再看探针数据的变化）此为设置此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。断点此为取消断点后，数值一直在变化六、思考题1、如果程序进入死循环，应如何操作？2、如何查看程序编译错误？七、对学生实验报告要求1、实验前做好预习，明确目的、原理、方法，避免和减少错误2、实验过程中持严肃认真的态度3、对实验结果必须进行仔细观察和认真记录，得出恰当的结论4、独立认真完成实验报告实验二数据操作实验一、实验目的1、熟悉几种常见的数据类型2、熟悉数据类型设定操作3、掌握数据运算的常用运算方法4、利用数据操作章节知识完成Labview编程和调试二...
