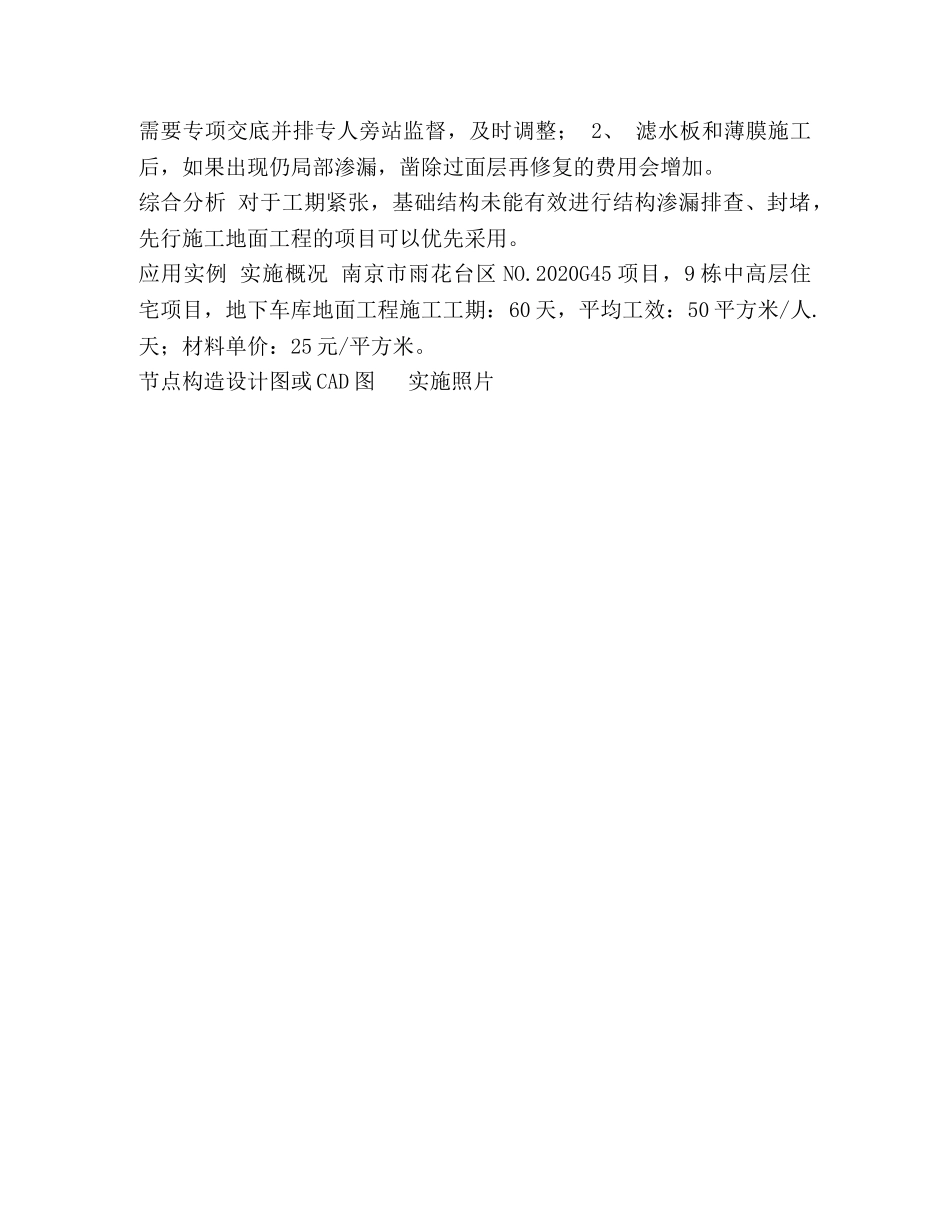

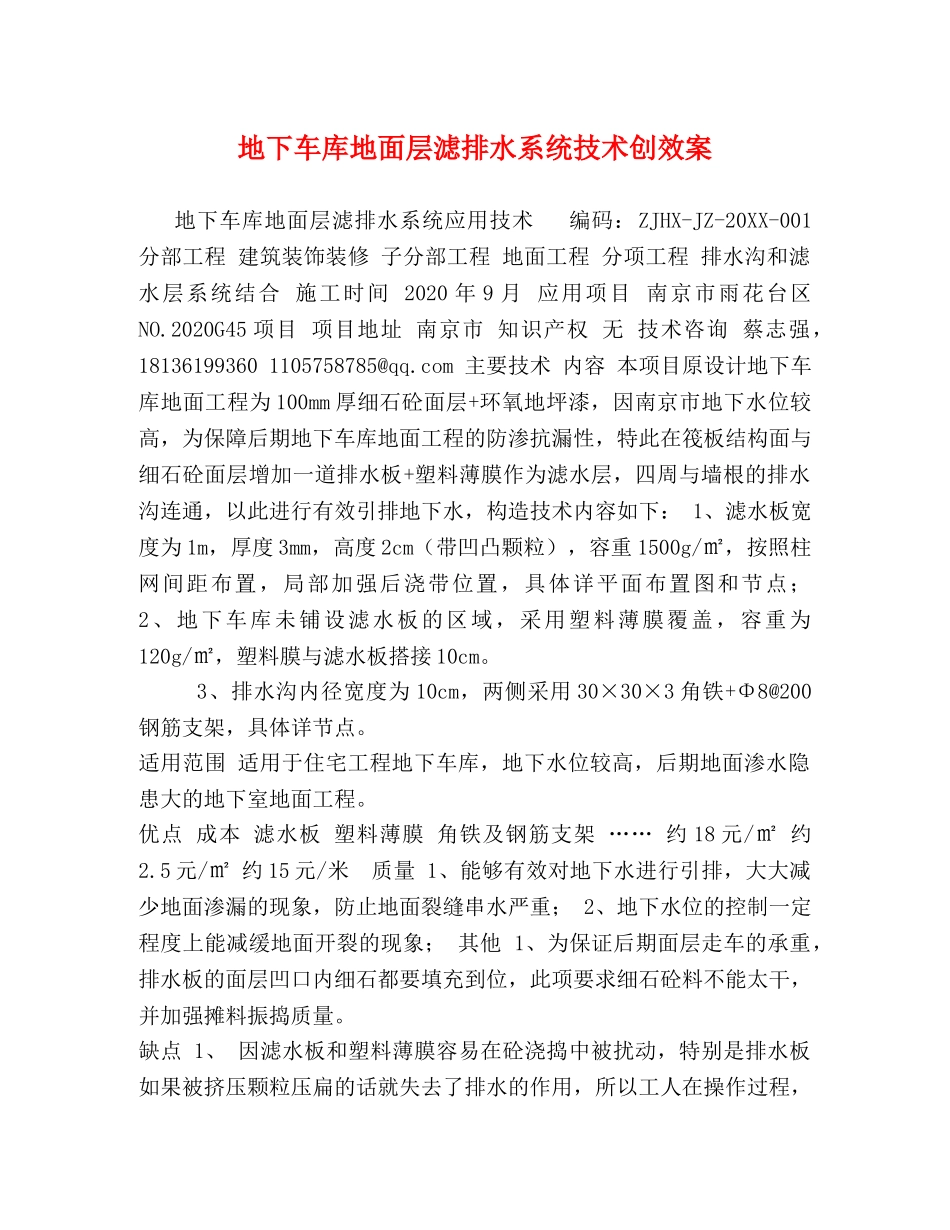

地下车库地面层滤排水系统技术创效案地下车库地面层滤排水系统应用技术编码：ZJHX-JZ-20XX-001分部工程建筑装饰装修子分部工程地面工程分项工程排水沟和滤水层系统结合施工时间2020年9月应用项目南京市雨花台区NO.2020G45项目项目地址南京市知识产权无技术咨询蔡志强，181361993601105758785@qq.com主要技术内容本项目原设计地下车库地面工程为100mm厚细石砼面层+环氧地坪漆，因南京市地下水位较高，为保障后期地下车库地面工程的防渗抗漏性，特此在筏板结构面与细石砼面层增加一道排水板+塑料薄膜作为滤水层，四周与墙根的排水沟连通，以此进行有效引排地下水，构造技术内容如下：1、滤水板宽度为1m，厚度3mm，高度2cm（带凹凸颗粒），容重1500g/㎡，按照柱网间距布置，局部加强后浇带位置，具体详平面布置图和节点；2、地下车库未铺设滤水板的区域，采用塑料薄膜覆盖，容重为120g/㎡，塑料膜与滤水板搭接10cm。3、排水沟内径宽度为10cm，两侧采用30×30×3角铁+Φ8@200钢筋支架，具体详节点。适用范围适用于住宅工程地下车库，地下水位较高，后期地面渗水隐患大的地下室地面工程。优点成本滤水板塑料薄膜角铁及钢筋支架……约18元/㎡约2.5元/㎡约15元/米质量1、能够有效对地下水进行引排，大大减少地面渗漏的现象，防止地面裂缝串水严重；2、地下水位的控制一定程度上能减缓地面开裂的现象；其他1、为保证后期面层走车的承重，排水板的面层凹口内细石都要填充到位，此项要求细石砼料不能太干，并加强摊料振捣质量。缺点1、因滤水板和塑料薄膜容易在砼浇捣中被扰动，特别是排水板如果被挤压颗粒压扁的话就失去了排水的作用，所以工人在操作过程，此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。需要专项交底并排专人旁站监督，及时调整；2、滤水板和薄膜施工后，如果出现仍局部渗漏，凿除过面层再修复的费用会增加。综合分析对于工期紧张，基础结构未能有效进行结构渗漏排查、封堵，先行施工地面工程的项目可以优先采用。应用实例实施概况南京市雨花台区NO.2020G45项目，9栋中高层住宅项目，地下车库地面工程施工工期：60天，平均工效：50平方米/人.天；材料单价：25元/平方米。节点构造设计图或CAD图实施照片此资料由网络收集而来，如有侵权请告知上传者立即删除。资料共分享，我们负责传递知识。
