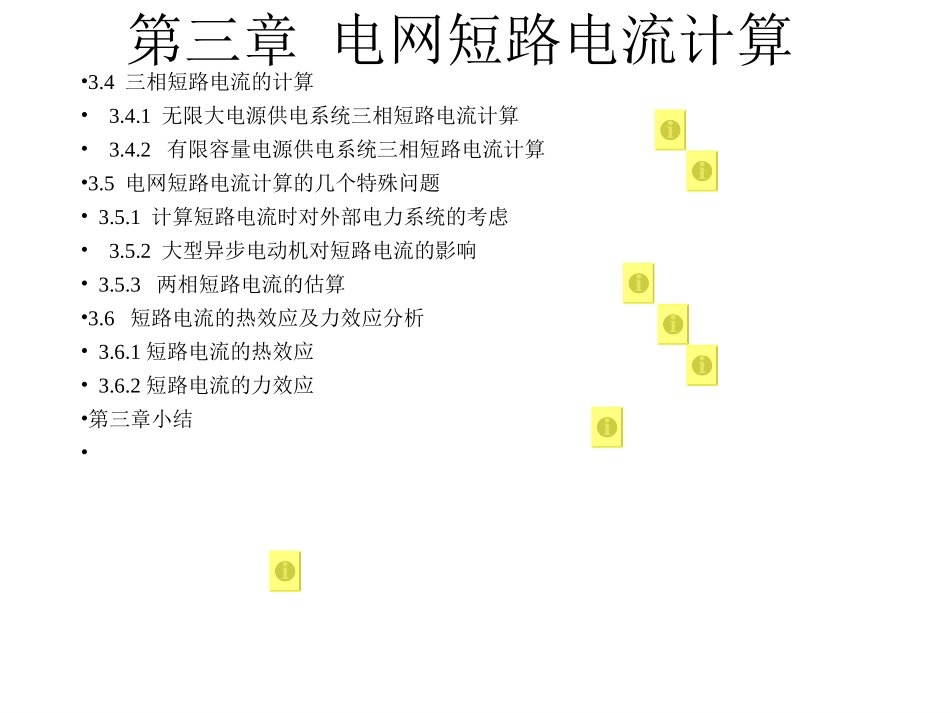

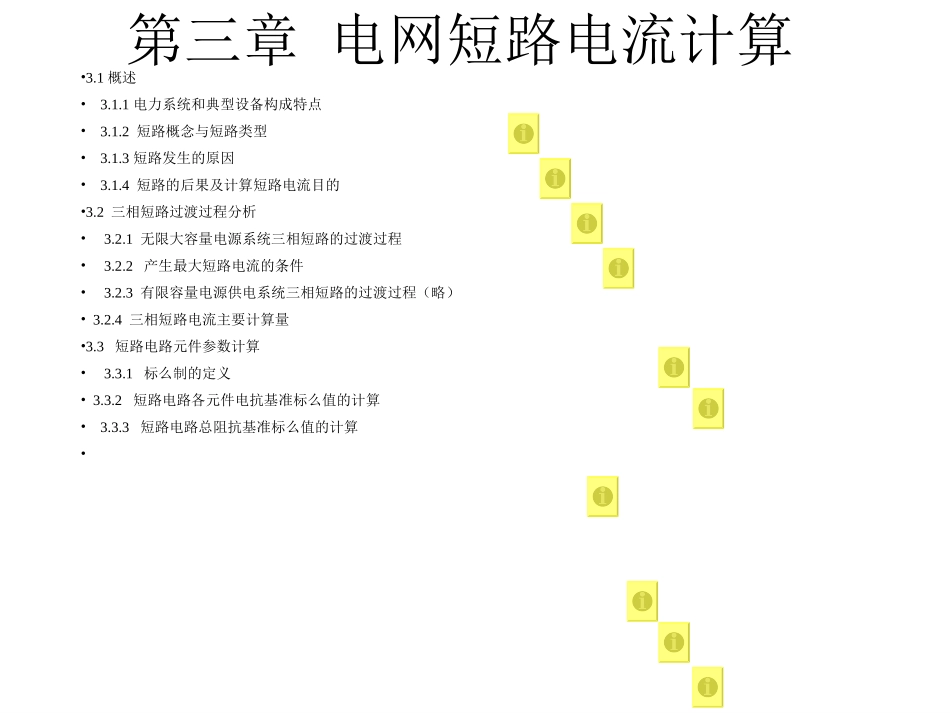

第三章电网短路电流计算•3.1概述•3.1.1电力系统和典型设备构成特点•3.1.2短路概念与短路类型•3.1.3短路发生的原因•3.1.4短路的后果及计算短路电流目的•3.2三相短路过渡过程分析•3.2.1无限大容量电源系统三相短路的过渡过程•3.2.2产生最大短路电流的条件•3.2.3有限容量电源供电系统三相短路的过渡过程（略）•3.2.4三相短路电流主要计算量•3.3短路电路元件参数计算•3.3.1标么制的定义•3.3.2短路电路各元件电抗基准标么值的计算•3.3.3短路电路总阻抗基准标么值的计算•第三章电网短路电流计算•3.4三相短路电流的计算•3.4.1无限大电源供电系统三相短路电流计算•3.4.2有限容量电源供电系统三相短路电流计算•3.5电网短路电流计算的几个特殊问题•3.5.1计算短路电流时对外部电力系统的考虑•3.5.2大型异步电动机对短路电流的影响•3.5.3两相短路电流的估算•3.6短路电流的热效应及力效应分析•3.6.1短路电流的热效应•3.6.2短路电流的力效应•第三章小结•3.1概述•3.1.1电力系统和典型设备构成特点•（1）电力系统根据中性点接地与否分为：•·中性点不接地系统•·中性点接地系统。•abc中性点不接地系统abc中性点接地系统N220V第三章电网短路电流计算••（2）电力系统正常运行时，相与相之间和在中性点接地系统中相与地是通过负荷连接的。•••••三相负载中性点不接地三相电源单相负载中性点接地三相电源3.1.1电力系统和典型设备构成特点3.1概述3.1.1电力系统和典型设备构成特点•（3）电力电缆构成：•3.1概述电线电缆•（4）电力变压器组成：•3.1.1电力系统和典型设备构成特点3.1概述低压线圈在里面，高压线圈在外面•（5）三相电机组成：•••聚氨酯漆包线3.1.1电力系统和典型设备构成特点3.1概述3.1.2短路概念与短路类型••（1）短路的概念：是指相与相之间和相与地之间不通过负荷而发生的直接连接故障。电力系统运行的破坏绝大多数是由短路故障引起的。•（2）短路类型：•1）中性点不接地系统短路类型•••••·三相短路二相短路(3)K(2)K····3.1概述•2）中性点接地系统短路类型••••••（其中单相接地发生概率最高，60％～70％）单相对地二相对地(1)K(1.1)K···三相短路二相短路(3)K(2)K····（2）中性点接地系统·3.1.2短路概念与短路类型3.1概述•3）三相短路•又称对称短路，其它三种短路又称不对称短路.•在所有各种短路情况中，以单相短路的短路电流最大，但在现代企业供电系统中，往往采用措施减小单相短路的短路电流值（如中点接地系统中，中点加电抗器接地，或部分接地等），所以单相短路电流最大值通常不超过三相短路，故下面进行短路电流计算时，均按三相短路来进行。abc中性点接地N220V··3.1.2短路概念与短路类型3.1概述•主要原因—电力系统中电气设备载流部分绝缘的损坏。•引起绝缘损坏的原因：•雷击过电压；•绝缘材料自然老化；•设计、安装、运行维护不良，如预防性绝缘试验没有按规律进行或不够仔细；•机械力引起的损伤；•其它原因—操作人员的误操作（如隔离开关操作不正确，检修后未拆接地线）引起操作过电压，引起相间电弧短路），鸟兽跨接裸露的载流导线。3.1.3短路发生的原因3.1概述沈阳钢厂二车间高压电缆检修送电•（1）短路的后果•电力系统发生故障时，系统的总阻抗减少，短路点及其附近各支路的电流较正常运行增大几十倍，系统各点的电压降低，离短路点越近电压降低越严重。这可招致下列严重危害：•①元件发热：由于发热量与电流平方成正比，因此强大的短路电流即使流过的时间很短也会使电机、电器等元件引起不能允许的过热，绝缘损坏。•②短路电流引起很大的机械应力（或称电动力）。机械应力与电流的平方成正比。这种机械力引起电气设备载流部件变形，甚至破坏。（如果导体和它的固定支架不够坚韧，遭破坏）3.1.4短路的后果及计算短路电流目的3.1概述•③短路时电压降低使受电设备的正常工作受到破坏。例如感应电动机，其转距与外加电压平方成正比，当电压降低很多时，转距可能不足以带动机械工作，而使电动机停转。•④严重的短路必将影响电力系统运行的稳定性，可使并列运行的发电机...
