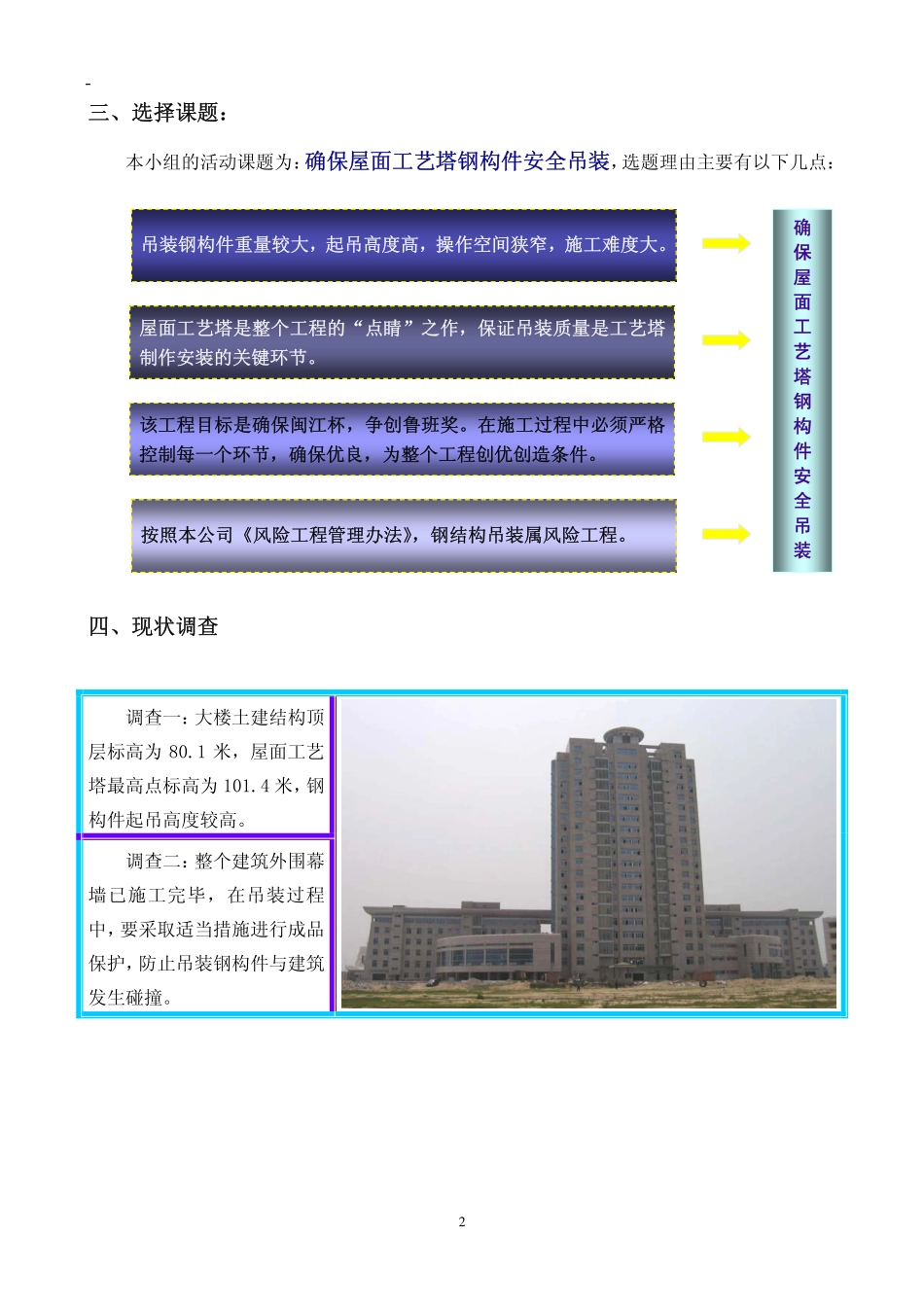

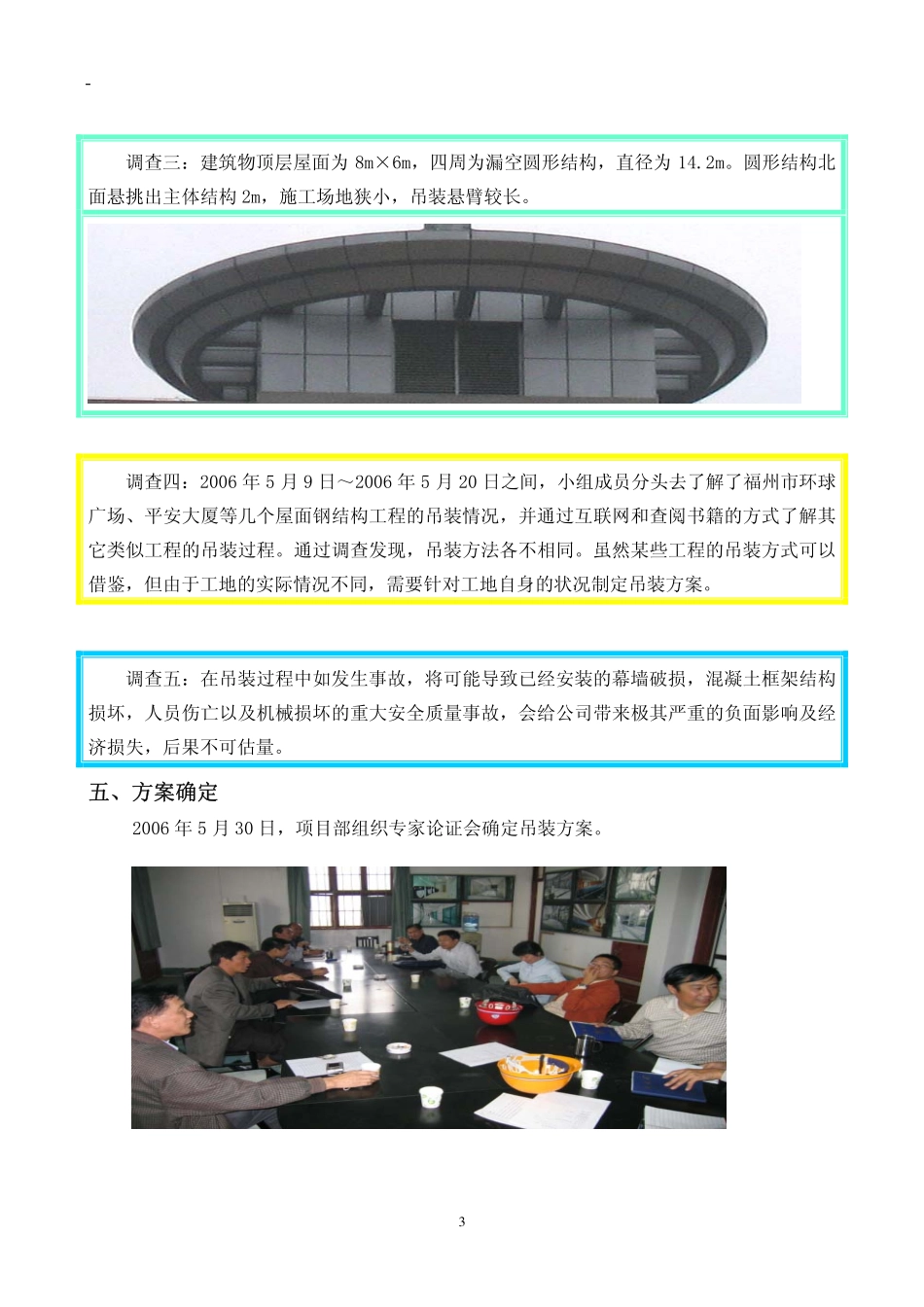

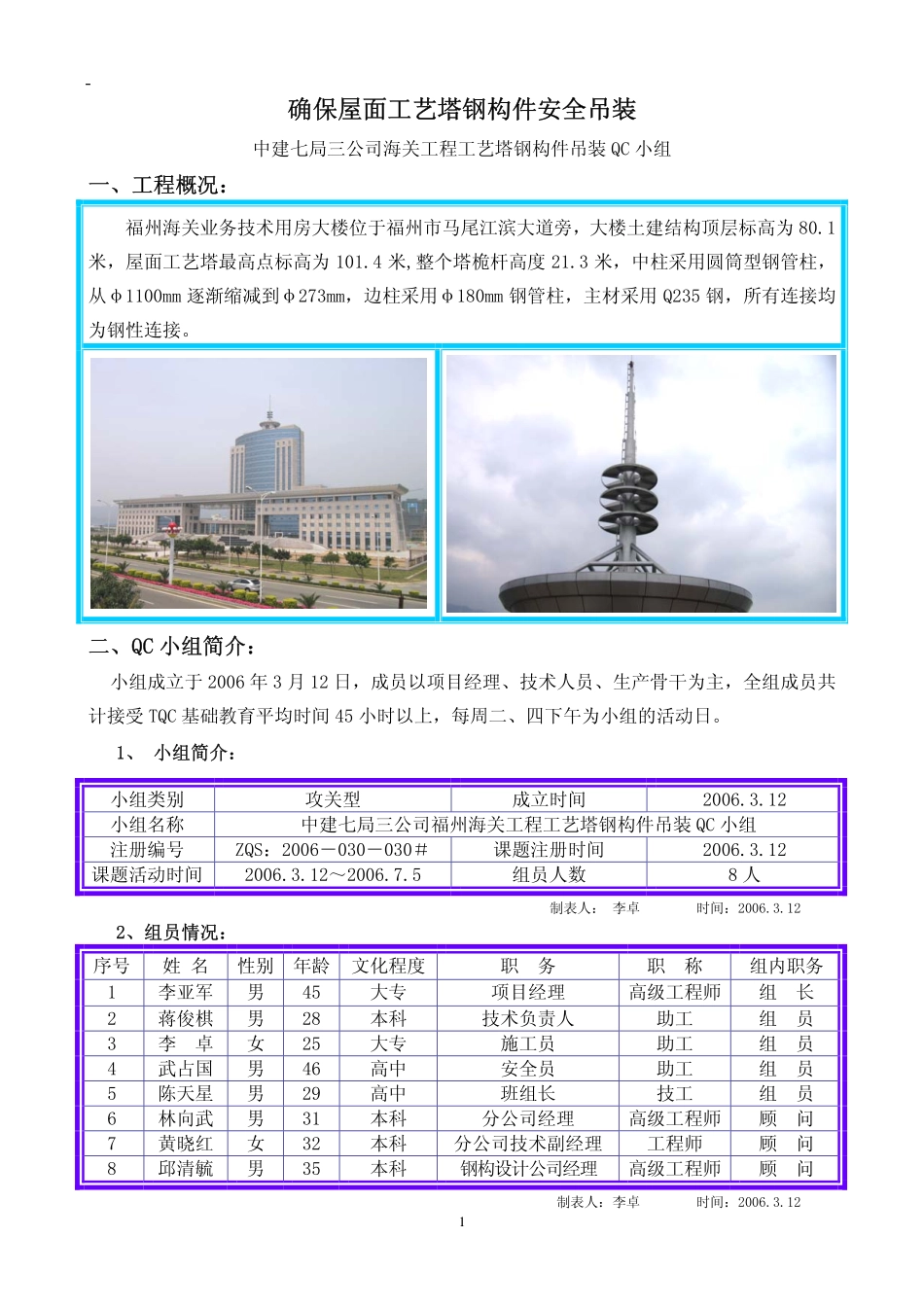

确保屋面工艺塔钢构件安全吊装中建七局三公司海关工程工艺塔钢构件吊装QC小组一、工程概况：福州海关业务技术用房大楼位于福州市马尾江滨大道旁，大楼土建结构顶层标高为80.1米，屋面工艺塔最高点标高为101.4米,整个塔桅杆高度21.3米，中柱采用圆筒型钢管柱，从φ1100mm逐渐缩减到φ273mm，边柱采用φ180mm钢管柱，主材采用Q235钢，所有连接均为钢性连接。二、QC小组简介：小组成立于2006年3月12日，成员以项目经理、技术人员、生产骨干为主，全组成员共计接受TQC基础教育平均时间45小时以上，每周二、四下午为小组的活动日。1、小组简介：小组类别攻关型成立时间2006.3.12小组名称中建七局三公司福州海关工程工艺塔钢构件吊装QC小组注册编号ZQS：2006－030－030＃课题注册时间2006.3.12课题活动时间2006.3.12～2006.7.5组员人数8人制表人：李卓时间：2006.3.122、组员情况：序号姓名性别年龄文化程度职务职称组内职务1李亚军男45大专项目经理高级工程师组长2蒋俊棋男28本科技术负责人助工组员3李卓女25大专施工员助工组员4武占国男46高中安全员助工组员5陈天星男29高中班组长技工组员6林向武男31本科分公司经理高级工程师顾问7黄晓红女32本科分公司技术副经理工程师顾问8邱清毓男35本科钢构设计公司经理高级工程师顾问制表人：李卓时间：2006.3.121三、选择课题：本小组的活动课题为：确保屋面工艺塔钢构件安全吊装，选题理由主要有以下几点：2四、现状调查调查一：大楼土建结构顶层标高为80.1米，屋面工艺塔最高点标高为101.4米，钢构件起吊高度较高。调查二：整个建筑外围幕墙已施工完毕，在吊装过程中，要采取适当措施进行成品保护，防止吊装钢构件与建筑发生碰撞。确保屋面工艺塔钢构件安全吊装吊装钢构件重量较大，起吊高度高，操作空间狭窄，施工难度大。屋面工艺塔是整个工程的“点睛”之作，保证吊装质量是工艺塔制作安装的关键环节。该工程目标是确保闽江杯，争创鲁班奖。在施工过程中必须严格控制每一个环节，确保优良，为整个工程创优创造条件。按照本公司《风险工程管理办法》，钢结构吊装属风险工程。调查三：建筑物顶层屋面为8m×6m，四周为漏空圆形结构，直径为14.2m。圆形结构北面悬挑出主体结构2m，施工场地狭小，吊装悬臂较长。调查四：2006年5月9日～2006年5月20日之间，小组成员分头去了解了福州市环球广场、平安大厦等几个屋面钢结构工程的吊装情况，并通过互联网和查阅书籍的方式了解其它类似工程的吊装过程。通过调查发现，吊装方法各不相同。虽然某些工程的吊装方式可以借鉴，但由于工地的实际情况不同，需要针对工地自身的状况制定吊装方案。调查五：在吊装过程中如发生事故，将可能导致已经安装的幕墙破损，混凝土框架结构损坏，人员伤亡以及机械损坏的重大安全质量事故，会给公司带来极其严重的负面影响及经济损失，后果不可估量。五、方案确定2006年5月30日，项目部组织专家论证会确定吊装方案。3会议提出了三种吊装方式，并分别进行了对比分析：吊装方式选择表序号吊装方式方式分析方式选择一塔吊吊装原塔吊已拆除，若重新搭设塔吊吊装，由于悬臂长度达20多米，并且外围幕墙已施工完毕难做固定点，技术上无法解决。否定二吊车吊装使用吊车吊装，由于钢构件起吊高度达80.1米，吊车最大起吊高度只有50m，无法达到施工要求。否定三拔杆吊装拔杆吊装，不受场地限制，便于操作，经济可行，施工班组曾多次利用对此方式吊装，较有经验。可采纳通过对比分析，会议确定采用第三种方式吊装。即：采用台灵拔杆上料，独脚拔杆起吊。针对采用拔杆吊装会议专家提出了四种吊装方案：吊装方案选择表序号方案类型方案分析方案选择一中柱工厂全部焊接好，整根吊装。采用此方案吊装，上料过程中所需台灵拔杆高度较高，导致缆风绳角度较小，存在安全隐患。不采纳二四段钢管分别上料，在屋顶拼接成整个中柱起吊。采用此方案吊装，在拼接过程中屋面圆形花架受力难满足要求，并且屋面场地不平，主杆拼接垂直度难以达到要求。不采纳三四段钢管分别上料，并且分别起吊安装。采用此方案吊装，构件屋面安装过程中，由于最上端构件重心高度较高，所需独脚拔杆高度较高，导致缆风...
