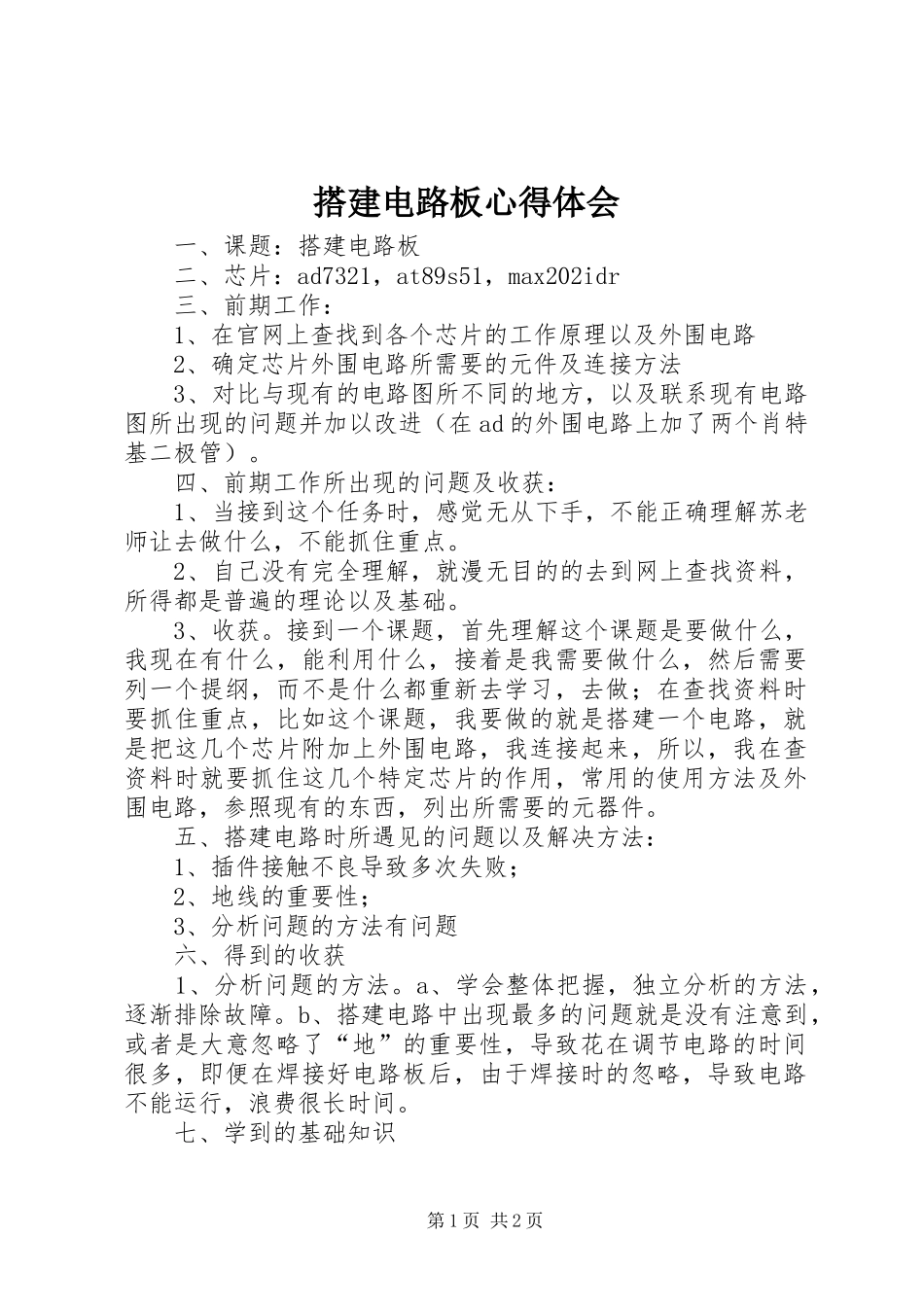

2024年搭建电路板心得体会_第1页
1/2
2024年搭建电路板心得体会_第2页
2/2
搭建电路板心得体会一、课题:搭建电路板二、芯片:ad7321,at89s51,max202idr三、前期工作:1、在官网上查找到各个芯片的工作原理以及外围电路2、确定芯片外围电路所需要的元件及连接方法3、对比与现有的电路图所不同的地方,以及联系现有电路图所出现的问题并加以改进(在ad的外围电路上加了两个肖特基二极管)。四、前期工作所出现的问题及收获:1、当接到这个任务时,感觉无从下手,不能正确理解苏老师让去做什么,不能抓住重点。2、自己没有完全理解,就漫无目的的去到网上查找资料,所得都是普遍的理论以及基础。3、收获。接到一个课题,首先理解这个课题是要做什么,我现在有什么,能利用什么,接着是我需要做什么,然后需要列一个提纲,而不是什么都重新去学习,去做;在查找资料时要抓住重点,比如这个课题,我要做的就是搭建一个电路,就是把这几个芯片附加上外围电路,我连接起来,所以,我在查资料时就要抓住这几个特定芯片的作用,常用的使用方法及外围电路,参照现有的东西,列出所需要的元器件。五、搭建电路时所遇见的问题以及解决方法:1、插件接触不良导致多次失败;2、地线的重要性;3、分析问题的方法有问题六、得到的收获1、分析问题的方法。a、学会整体把握,独立分析的方法,逐渐排除故障。b、搭建电路中出现最多的问题就是没有注意到,或者是大意忽略了“地”的重要性,导致花在调节电路的时间很多,即便在焊接好电路板后,由于焊接时的忽略,导致电路不能运行,浪费很长时间。七、学到的基础知识第1页共2页电路中各元件的作用及其连接方法和用法1、单片机固定电路包含一个晶振,一个复位2、信号源通过ad芯片进行模数转换,把一个模拟信号转化为数字信号(方波),进入单片机;单片机起到一个缓冲的作用,把ad传来的信号转换成所需要的量(即max202能是别的信号),其中max202就是起到和串口数据匹配的作用第2页共2页
