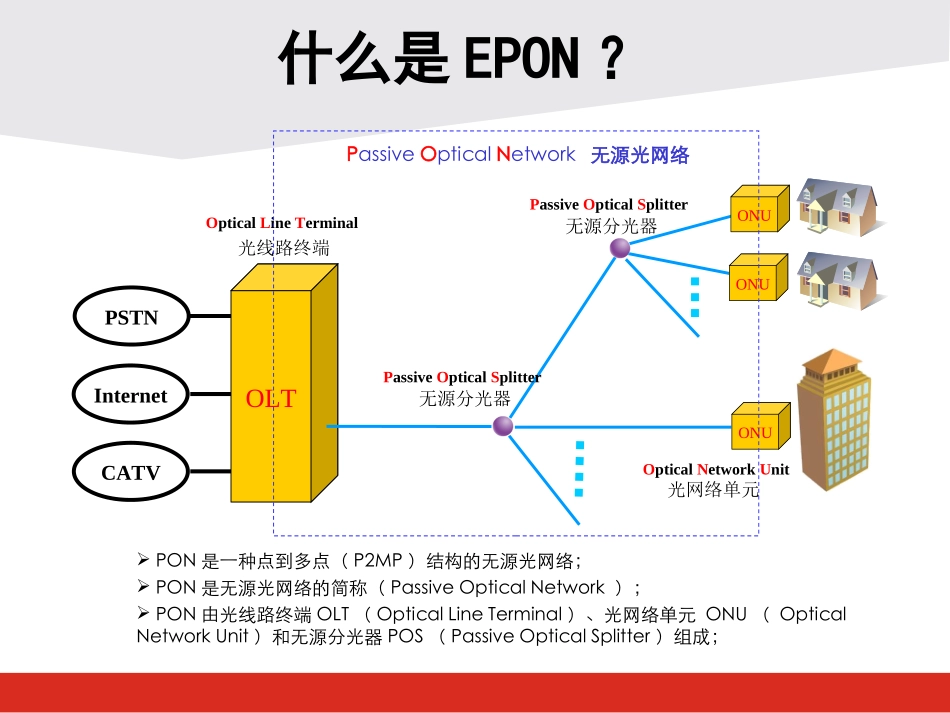

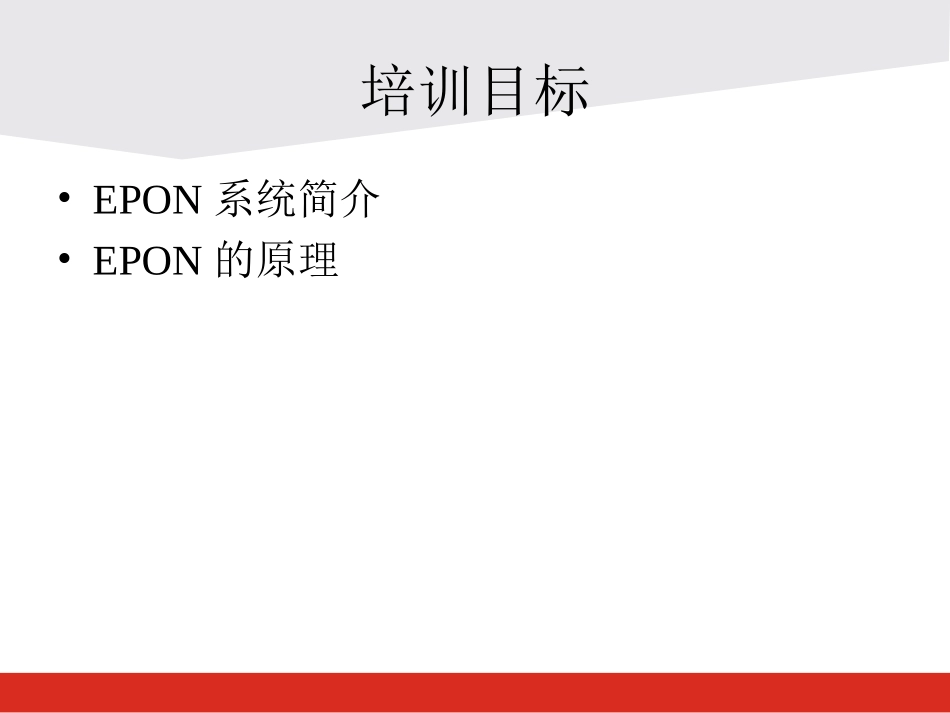

EPON技术介绍培训目标•EPON系统简介•EPON的原理什么是EPON？PassiveOpticalNetwork无源光网络OLTONUOpticalLineTerminal光线路终端OpticalNetworkUnit光网络单元PassiveOpticalSplitter无源分光器PSTNInternetCATVONUONUPON是一种点到多点（P2MP）结构的无源光网络；PON是无源光网络的简称（PassiveOpticalNetwork）；PON由光线路终端OLT（OpticalLineTerminal）、光网络单元ONU（OpticalNetworkUnit）和无源分光器POS（PassiveOpticalSplitter）组成；PassiveOpticalSplitter无源分光器EPON特点•点到多点的结构–一个OLT端口下面可带32个ONU（后续可扩展），每个OLT端口下面的所有ONU通过时分复用共享上行1Gbps的带宽•无源光纤传输方式–EPON不需任何复杂的协议，光信号能够精确地传送到最终用户，来自最终用户的数据也能被集中传送到中心网络。•基于以太网的网络架构–EPON使用IP/Ethernet结构。目前，IP/Ethernet应用占到整个局域网通信的95％以上，EPON由于使用上述经济而高效的结构，从而成为连接接入网终端用户的一种最有效的通信方法。EPON系统的数据传输特点•下行数据以广播方式传输到各个ONU，ONU接收自身LLID或者广播LLID的数据包•上行采用时分复用技术，每个ONU只在属于自身的时隙内顺序发送数据，互不干扰•POS将上行数据耦合到一条光纤上，将下行数据分发到各个ONU•为了避免数据碰撞，实现信号的同步，OLT和ONU之间要实现自动测距，并根据各个用户的SLA（ServiceLevelAgreement，服务水平协议）进行上行带宽分配EPON原理EPON关键技术－测距EPON关键技术－测距•由规划所定义，EPON为点对多点拓扑结构，采用TDMA技术实现信息传送。各个ONU与OLT之间的逻辑距离是不相等的。OLT需要有一套测距功能来测试每一个ONU与OLT之间的逻辑距离，并据此来指挥ONU调整其信号发送延时，使不同距离的ONU所发送的信号能在OLT处准确地复用在一起。目前采用比较成熟的数字计时技术的带内开窗测距法被大部分设备制造商所采纳EPON关键技术－DBAEPON上行接入技术采用时分复用（TDMA）TDMA方式的工作原理：OLT安排好各ONU允许发送上行信号的时隙，发出时隙分配帧。ONU根据时隙分配帧，在OLT分配给它的时隙中发出自己的上行信号。这样，ONU之间就可以共同享有上行信道，即众多的ONU共享有限的上行信道带宽。EPON关键技术－DBA建立一个DBA结构，循环可以进一步分解成三个步骤在周期n-1中，ONUs上报每个队列的数据流量情况，然后被OLT收集；在周期n中，DBA算法产生授权信息，给每个ONU分配授权时隙；在周期n+1中，ONUs变成激活状态，根据OLT分配的指定时隙进行数据传送。EPON的原理——OLT和ONU的工作职责•ONUONU的操作的操作•ONU通过下行控制帧的时间戳同步于OLT；•ONU等待发现帧（gate）•ONU进行发现处理，包括：测距，指定物理ID和带宽。•ONU等待授权，ONU只能在授权时间发送数据•OLTOLT的操作的操作•产生时间戳消息，用于系统参考时间•通过MPCP帧指配带宽•进行测距操作•控制ONU注册EPON的原理——LLID与仿真子层•仿真子层的目的：–使下层的P2MP网络的处理方式看起来类似于多个P2P链路的集合。–LLID的定义改变了以太网固有的特性，是传输质量获得可以控制的基础。•实现的方法：–在每一个分组开始之前添加一个LLID，替代前导符的最后两个字节。•实现机制：–在ONU注册成功后分配一个唯一的LLID；–OLT接收数据时比较LLID注册列表；–ONU接收数据时，仅接收符合自己的LLID的或者广播包。EPON的原理——MPCP•MPCP在OLT和ONU之间规定了一种控制机制——MPCP来协调数据的有效发送和接收：–系统运行过程中上行方向在一个时刻只允许一个ONU发送–位于OLT的高层负责处理发送的定时、不同ONU的拥塞报告，从而优化PON系统内部的带宽分配•MPCP有两种GATE操作模式：自动发现auto-discovery（初始化）模式和普通模式。–自动发现模式用来检测新连接的ONU，测量环路延时和ONU的MAC地址–普通模式给所有已经初始化的ONU分配传输带宽EPON的原理——MPCP功能•通过复接控制子层来控制每个MACClient发送和接收帧,在发送MACClient数据帧之前,发送控制帧来建立联系.控制帧的优先...
