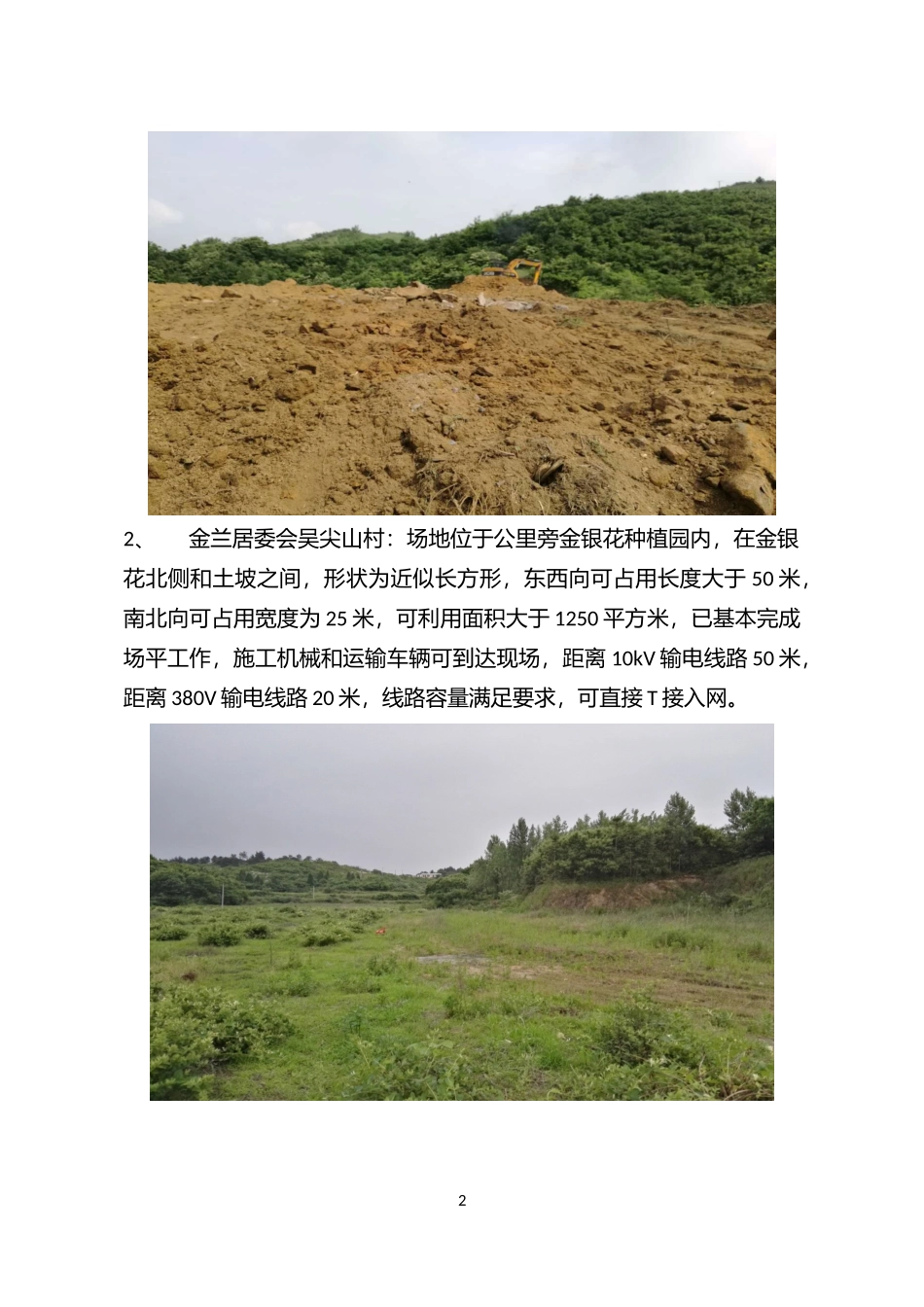

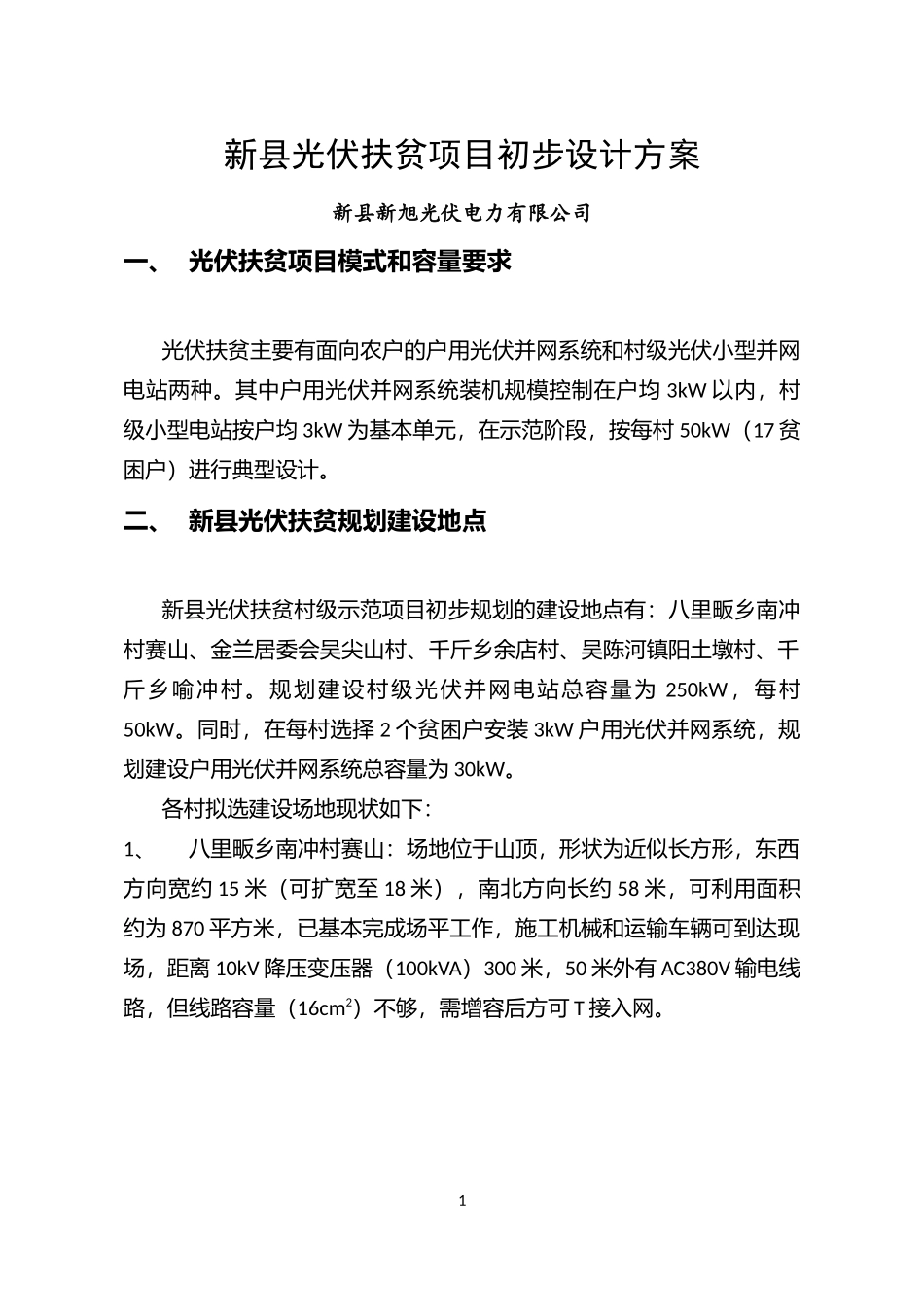

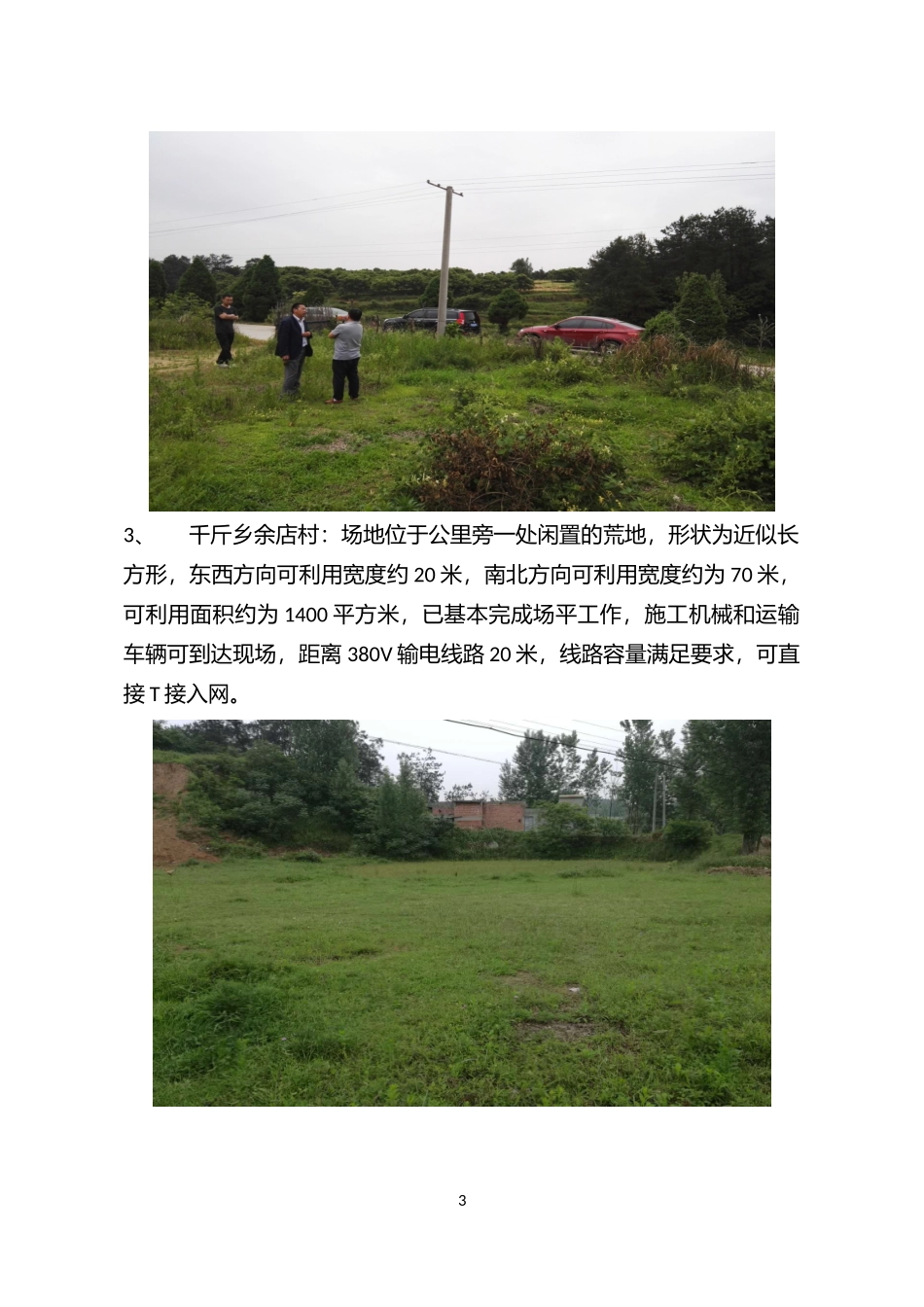

新县光伏扶贫项目初步设计方案新县新旭光伏电力有限公司一、光伏扶贫项目模式和容量要求光伏扶贫主要有面向农户的户用光伏并网系统和村级光伏小型并网电站两种。其中户用光伏并网系统装机规模控制在户均3kW以内，村级小型电站按户均3kW为基本单元，在示范阶段，按每村50kW（17贫困户）进行典型设计。二、新县光伏扶贫规划建设地点新县光伏扶贫村级示范项目初步规划的建设地点有：八里畈乡南冲村赛山、金兰居委会吴尖山村、千斤乡余店村、吴陈河镇阳土墩村、千斤乡喻冲村。规划建设村级光伏并网电站总容量为250kW，每村50kW。同时，在每村选择2个贫困户安装3kW户用光伏并网系统，规划建设户用光伏并网系统总容量为30kW。各村拟选建设场地现状如下：1、八里畈乡南冲村赛山：场地位于山顶，形状为近似长方形，东西方向宽约15米（可扩宽至18米），南北方向长约58米，可利用面积约为870平方米，已基本完成场平工作，施工机械和运输车辆可到达现场，距离10kV降压变压器（100kVA）300米，50米外有AC380V输电线路，但线路容量（16cm2）不够，需增容后方可T接入网。12、金兰居委会吴尖山村：场地位于公里旁金银花种植园内，在金银花北侧和土坡之间，形状为近似长方形，东西向可占用长度大于50米，南北向可占用宽度为25米，可利用面积大于1250平方米，已基本完成场平工作，施工机械和运输车辆可到达现场，距离10kV输电线路50米，距离380V输电线路20米，线路容量满足要求，可直接T接入网。23、千斤乡余店村：场地位于公里旁一处闲置的荒地，形状为近似长方形，东西方向可利用宽度约20米，南北方向可利用宽度约为70米，可利用面积约为1400平方米，已基本完成场平工作，施工机械和运输车辆可到达现场，距离380V输电线路20米，线路容量满足要求，可直接T接入网。34、吴陈河镇阳土墩村：场地位于公里旁的一处鱼塘，形状为近似长方形，东西方向可利用宽度约为30米，南北方向可利用宽度为50米以上，可利用面积为1500平方米以上，已基本完成场平工作，施工机械和运输车辆可到达现场，鱼塘旁边立有10kV线路、降压变压器和380V供电系统，线路容量满足要求，可直接T接入网。45、千斤乡喻冲村：场地位于公里旁一处闲置荒地，形状近似长方形，东西方向可利用宽度约20米，南北方向可利用宽度约60米，可利用面积约为1200平方米，已基本完成场平工作，施工机械和运输车辆可到达现场，距离380V输电线路50米，线路容量满足要求，可直接T接入网。三、50kW村级光伏并网电站初步方案51.光伏组件选型及装机规模配置本项目拟选择转换效率为16%的多晶硅310W光伏组件，组件长2米，宽1米。组件支路选择为18块串联，每支路光伏发电的额定功率为5580W。串联后支路开路电压约为840V，满足系统电压低于1000V的设计要求。光伏阵列选择为9支路并联，则村级光伏并网电站的装机规模为50.22kW，满足50kW的设计要求。根据新县当地的纬度，组件和支架的安装设计为固定式25度倾角。每支路内光伏组件的横竖摆放、行列数分配和电站光伏阵列内的每支路排布设计，要依据建设场地的形状和长宽尺寸决定，参考表（1）。根据表（1）数据，在八里畈乡光伏村级电站项目中，山顶场地可利用范围为：东西方向15米（可扩宽至18米），南北方向58米。如光伏单支路采用组件横向摆放6列3行，光伏阵列内光伏支路排布为东西向1支路和南北向9排，场区内道路南北向1条（靠近西围栏），东西向2条（分别靠近南北围栏），光伏场区占地范围为：东西方向18米，南北方向58米。山顶场地东西向宽度已扩大到18米，已满足项目用地要求。在金兰居委会村级电站项目中，场地可利用范围为：东西方向50米，南北方向25米。如光伏单支路采用组件横向摆放6列3行，光伏阵列内光伏支路排布为东西向3支路和南北向3排，场区内道路南北向2条（靠近东、西围栏），东西向2条（靠近南、北围栏），光伏场区占地范围为：东西方向46米，南北方向23米，已符合项目用地要求。表（1）新县5个村级光伏并网电站占地设计及初步设计方案分项主要内容设计参考村级电站建设地点及设计方案设计一设计二八里畈乡金兰居委千斤乡（2个）吴陈河镇场地实际东西向长度（m）15-18>5020306可利用范围南北向...
