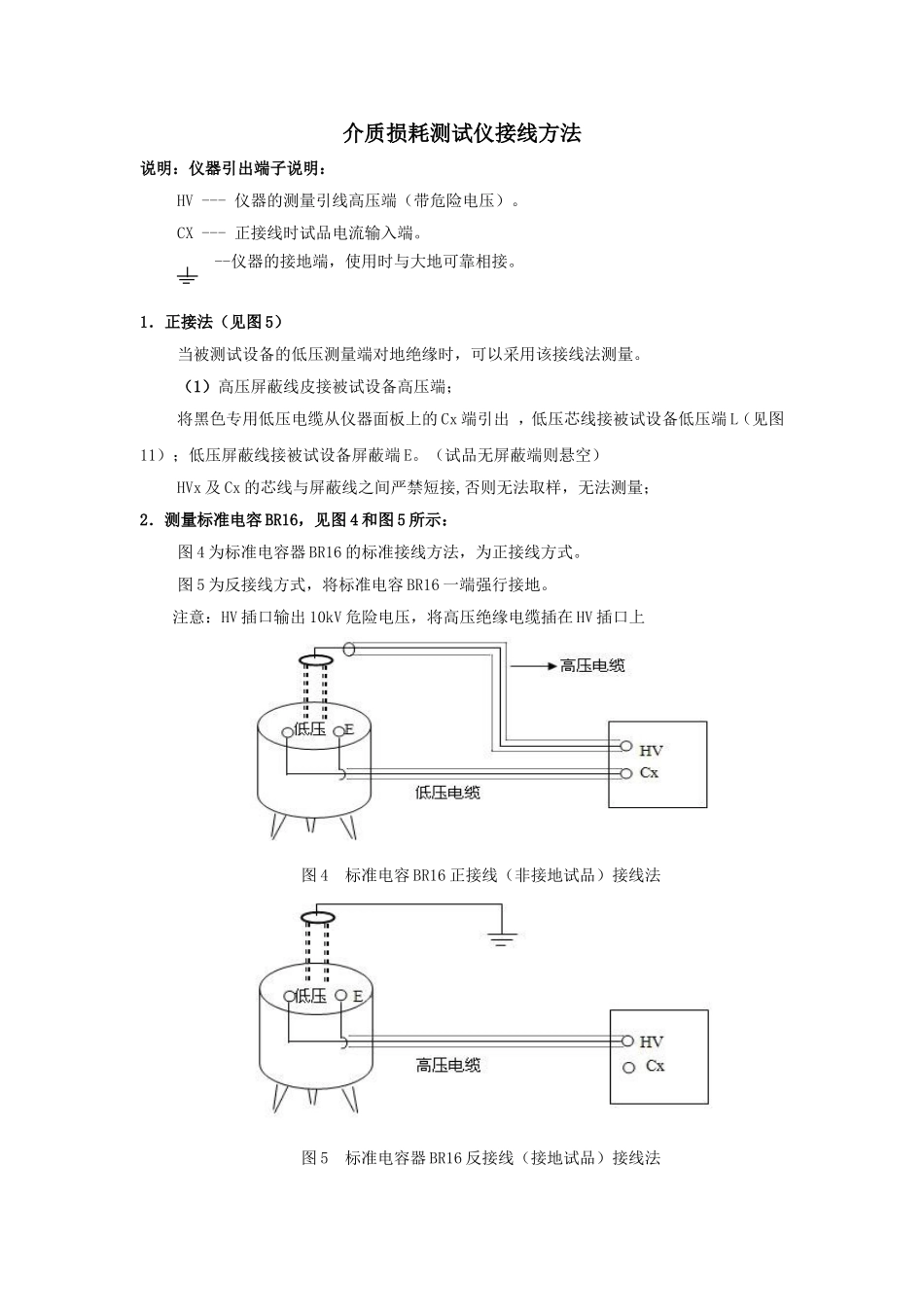

介质损耗测试仪接线方法说明：仪器引出端子说明：HV---仪器的测量引线高压端（带危险电压）。CX---正接线时试品电流输入端。--仪器的接地端，使用时与大地可靠相接。1．正接法（见图5）当被测试设备的低压测量端对地绝缘时，可以采用该接线法测量。（1）高压屏蔽线皮接被试设备高压端；将黑色专用低压电缆从仪器面板上的Cx端引出，低压芯线接被试设备低压端L（见图11）；低压屏蔽线接被试设备屏蔽端E。（试品无屏蔽端则悬空）HVx及Cx的芯线与屏蔽线之间严禁短接,否则无法取样，无法测量；2．测量标准电容BR16，见图4和图5所示：图4为标准电容器BR16的标准接线方法，为正接线方式。图5为反接线方式，将标准电容BR16一端强行接地。注意：HV插口输出10kV危险电压，将高压绝缘电缆插在HV插口上图4标准电容BR16正接线（非接地试品）接线法图5标准电容器BR16反接线（接地试品）接线法3．测量标准电容BR26或标准介损器DB-100等，见图6和图7所示：图6标准电容正接线BR26或标准介损器DB-100等（非接地试品）接线法图7标准电容器BR26或标准介损器DB-100等反接线（接地试品）接线法4．串级式电压互感器：1）常规法：采用正接法测量，见图8所示：图8常规接线法X接地点打开，使A，X相连后接仪器HV端，低压端所有绕组短接后接Cx端。注意：此试验电压为2～3kV，并且高压A、X短路时要注意X端引线与端子盒保持距离。2）末端屏蔽法（正接线方式），见图9，可施加10kV电压，由于电压在AX绕组的不等压分布，电容量值比常规法要小很多。图9末端屏蔽法接线3）末端加压法（正接线方式）见图10所示，此方法受X点耐压限制，只能施加2.5～3kV电压，同样，电容值误差较大。图10末端加压法接线5．套管试验：对于单独的套管（未安装到变压器）测量导电杆对测屏的电容和介损值，高压端HV加导电杆，CX接测屏，用正接线法进行测量。对于安装到变压器上的套管由于导电杆与绕组连接的关系，必须将A、B、C、O套管的导电杆短路接HV高压端，Cx端接不同套管的测屏，用正接线法测量电容和介损值。6．变压器器身的介质损耗测量：变压器的外壳因直接接地，所以仪器用反接线方式测量。测量部位按下表进行。注意：高压由HV插口引出，将高压电缆一端插入HV插口，另一端接被测线圈高压端。Cx插口不用。测量线圈和接地部位:序号双线圈变压器三线圈变压器被测线圈接地部位被测线圈接地部位1低压外壳和高压线圈低压外壳、高压和中压线圈2高压外壳和低压线圈中压外壳、高压和低压线圈3高压外壳、中压和低压线圈4高压和低压外壳高压和中压外壳和低压线圈5高压、中压和低压外壳7．断路器断口电容试验：断口电容的介损及电容测量时，将高压电缆和Cx测量电缆加到断口电容两端，用正接线方式测量。如图14所示：图14断路器断口电容试验接线8．电流互感器：链式或串级式结构的电流互感器：这类电流互感器现场测量可按一次对二次绕组用正接线方式测量，或将二次绕组全部接地用反接线方式进行测量。电容型电流互感器：最外层有末屏引出端，试验时，可采用正接线进行一次绕组相对末屏的tgδ及电容的测量。9．测量时注意事项：1）在试验现场发生刮风天气时，要人扶绝缘杆、避免高压端接触不良造成测试数据不稳、不对或仪器复位等现现象。2）高压电缆HV插口的金属体带10kV危险高电压。
