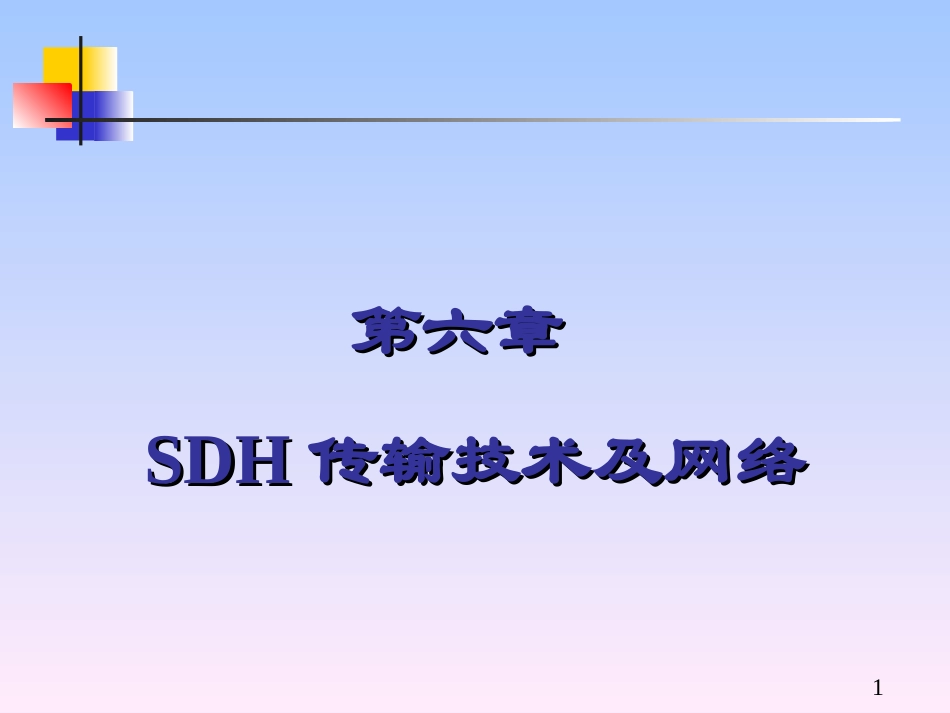

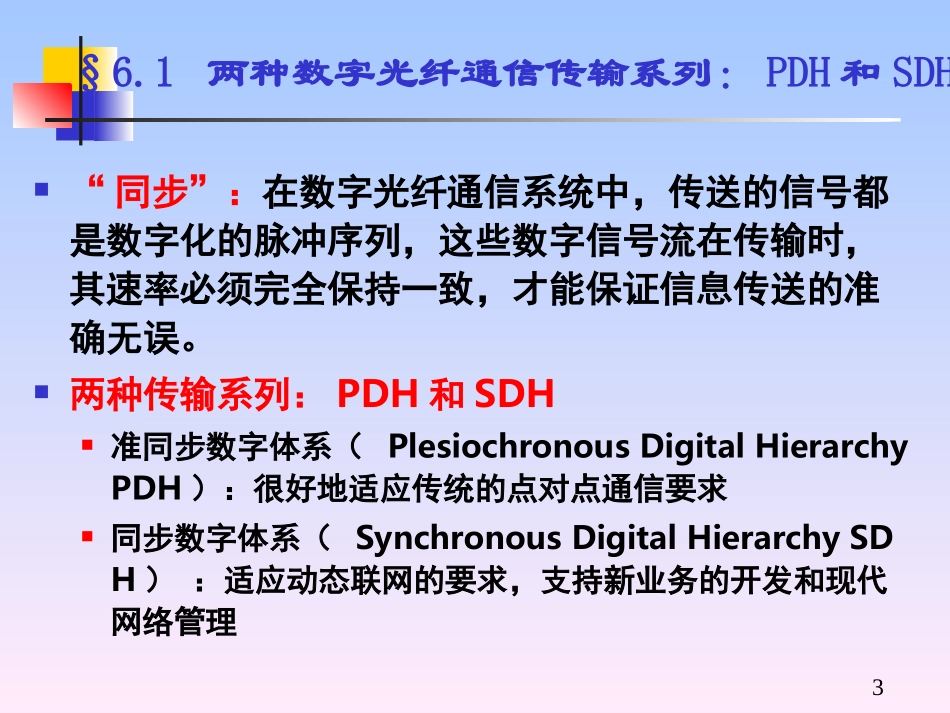

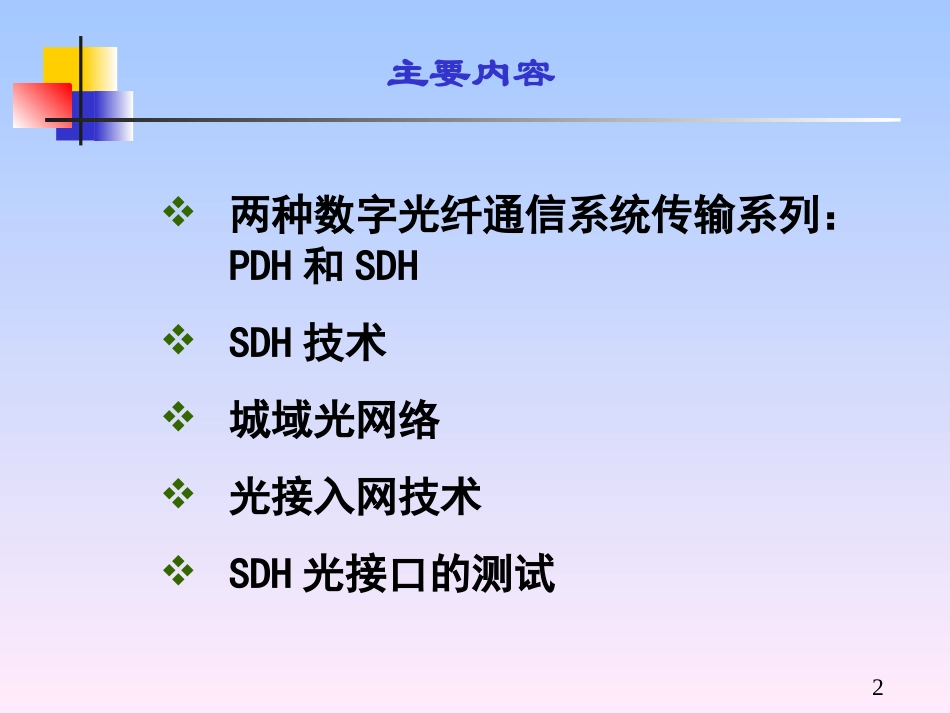

1第六章第六章SDHSDH传输技术及网络传输技术及网络2主要内容两种数字光纤通信系统传输系列：PDH和SDHSDH技术城域光网络光接入网技术SDH光接口的测试3§6.1两种数字光纤通信传输系列：PDH和SDH“同步”：在数字光纤通信系统中，传送的信号都是数字化的脉冲序列，这些数字信号流在传输时，其速率必须完全保持一致，才能保证信息传送的准确无误。两种传输系列：PDH和SDH准同步数字体系（PlesiochronousDigitalHierarchyPDH）：很好地适应传统的点对点通信要求同步数字体系（SynchronousDigitalHierarchySDH）：适应动态联网的要求，支持新业务的开发和现代网络管理4分级复用、分散的网络部件、背靠背结构、人工交叉连接、非标准的光接口解复用解复用...光/电复用复用...电/光140/34Mb/s34/8/2Mb/s34/8/2Mb/s140/34Mb/s140M34M2M34M140M专用光接口专用光接口DFPDH分插/复用信号5接口标准不统一没有国际统一的速率标准2M系列：（欧洲）2M、8M、34M、140M、565M；1.5M系列：（北美）1.5M、6.3M、45M、274M；（日本）1.5M、6.3M、32M、100M；没有国际统一的光接口规范（多种码型变换方案）复用结构复杂上下电路需大量硬件进行逐级复用与解复用（背靠背）、结构复杂、传输性能劣化。缺乏有效的网络管理功能网络的OAM能力差，无足够的开销字节。准同步数字系列(PDH)存在的问题6最初由贝尔实验室提出同步光网络(SONET)，在光上实现标准化、让不同厂家的光设备兼容之后1988年,CCIT(ITU-T)提出了同步数字体系(SDH)。它主要规定速率等级、信号格式、复用方式、网络接点接口参数等。SDH的主要内容在于规定了信号复用方式。用一些标准化的等级结构——STM-N矩形帧结构来复用低速信号，原后在光纤上进行同步信息传输、复用和交叉连接。SDH在更大程度上是属于电路复用层上的操作。SDH的产生§6.2SDH技术7接口方面纵向兼容性：同步复用及映射方法，使现存的PDH业务都能进入其帧结构，还可容纳各种新的数字业务信号。横向兼容性：有全世界统一的网络节点接口，任何网络单元在光路上得以互通。复用方式信号采用同步复用方式和灵活的映射结构，位置是可预见的。支持一次复用/解复用，节省了大量的复接/分接设备，减少了信号损伤、设备成本等，业务的上、下更加简便。数字交叉连接(DXC)使网络具有了很强的自愈功能，便于用户按需动态组网，实时业务调配运行维护方面安排了丰富的用于运行、管理和维护（OAM）功能的开销比特，使网络的监控功能大大加强SDH的优点8光/电光信号分接分接分接140/34Mb/s34/8Mb/s8/2Mb/s复接复接复接电/光光信号2/8Mb/s8/34Mb/s34/140Mb/s2Mb/s(电信号)SDHADM155Mb/s光接口155Mb/s光接口2Mb/s(电信号)PDH采用SDH分插复用器(ADM)，可以直接分出和插入2Mb/s支路信号，节省了大量的复接/分接设备，减少了信号损伤。PDH和SDH分插信号流程的比较9SDH等级速率(MB/S)2MB/S数量数字话线路STM-1155.520631890STM-4622.0802527560STM-162448.320100830240STM-649953.2804032120960SDH传输速率109×270×N字节13459RSOHSTM-N净负荷(含POH)传输方向9×N261×N270×N列MSOHT=125sSDH的帧结构AUPTR段开销SOH：为保证信息、正常、灵活、有效地传送所必须附加的字节，可分为再生段开销(RSOH)和复用段开销(MSOH)两部部分净负荷:可真正用于电信业务的比特，包括少量可用于通道维护管理的通道开销(POH)字节管理单元指针(AU-PTR):用来指示净负荷区域内的信息首字节在STM-N帧内的准确位置，以便接收时能正确分离净负荷11传统的复用原理将低速支路信号复接为高速信号，通常有两种传统方法：比特塞入法和固定位置映射法。正码速调整法的优点：容许被复接的支路信号有较大的频率误差；缺点：复接与分接相当困难。PDH的复用方式比特塞入法的优点：复接和分接容易实现，但由于低速信号可能是属于PDH的或由于SDH网络的故障，低速信号与高速信号的相对相位不可能对准，并会随时间而变化。SDH的复用结构和步骤两种复用方式缺陷比特塞入法无法从高速信号中上/下低速支路信号；固定位置映射法引入的信号时延过大。12SDH复用特点字节间插复用各支路信号按...
