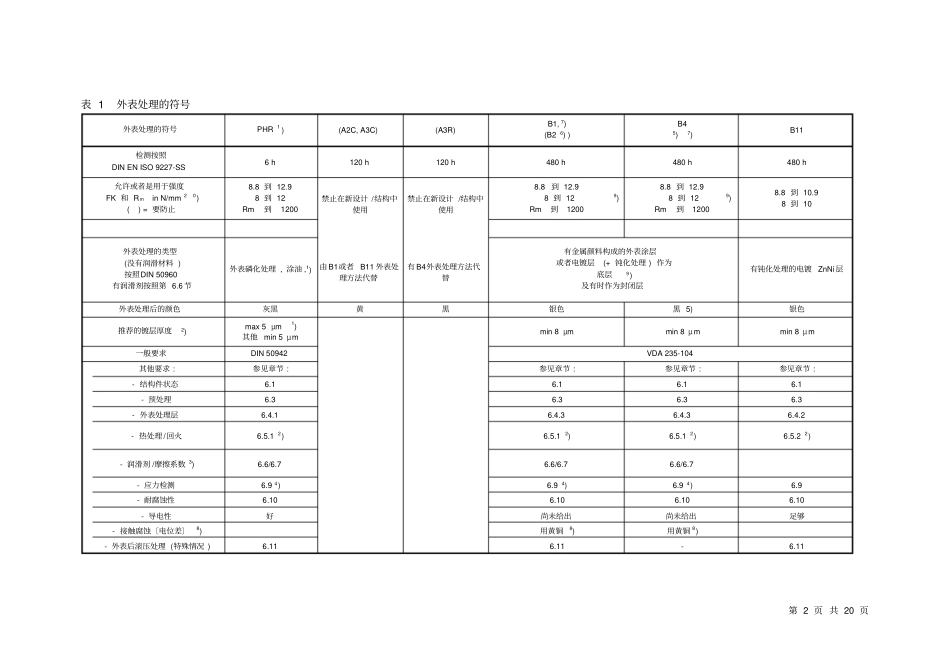

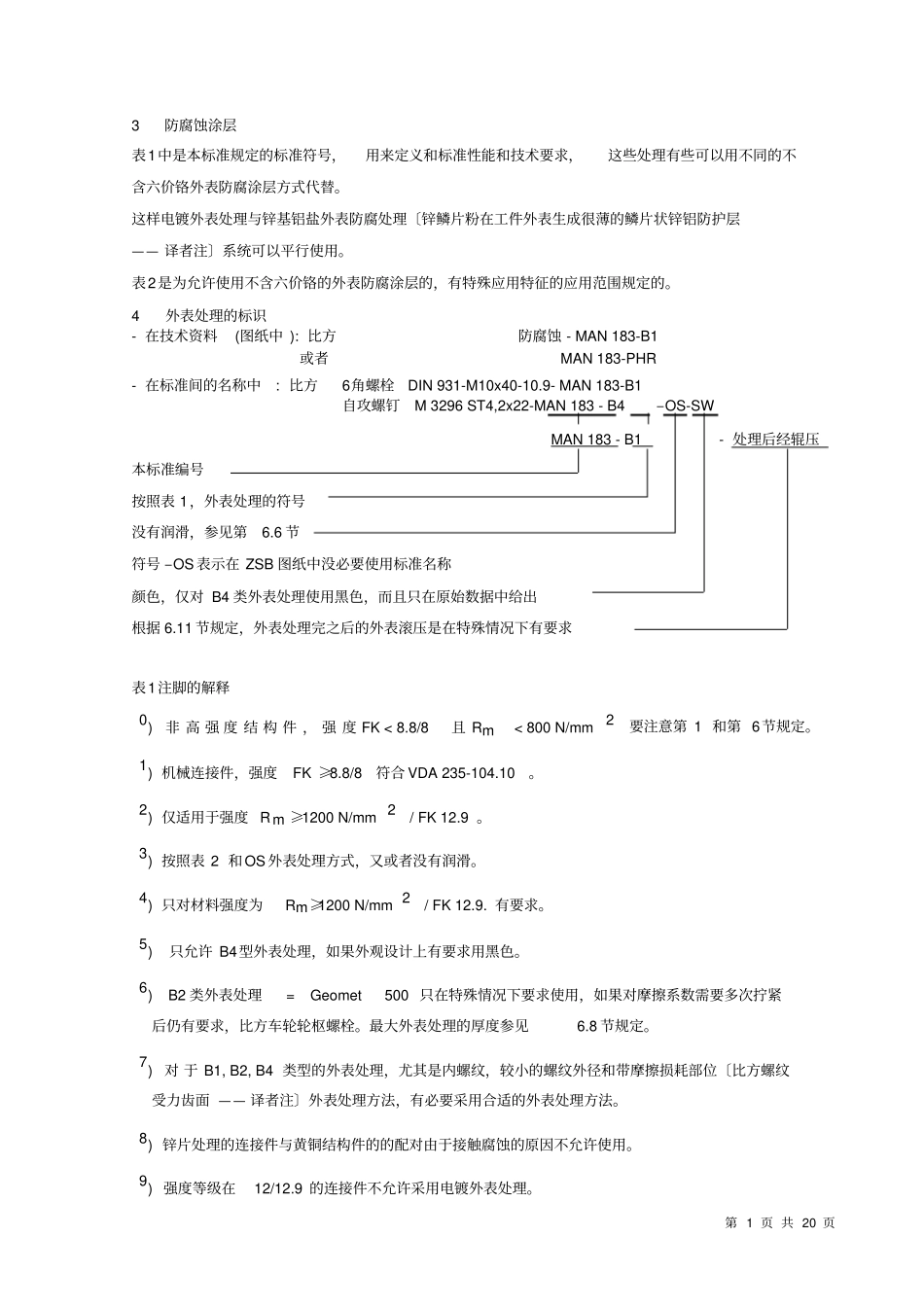

第1页共20页3防腐蚀涂层表1中是本标准规定的标准符号，用来定义和标准性能和技术要求，这些处理有些可以用不同的不含六价铬外表防腐涂层方式代替。这样电镀外表处理与锌基铝盐外表防腐处理〔锌鳞片粉在工件外表生成很薄的鳞片状锌铝防护层——译者注〕系统可以平行使用。表2是为允许使用不含六价铬的外表防腐涂层的，有特殊应用特征的应用范围规定的。4外表处理的标识-在技术资料(图纸中):比方防腐蚀-MAN183-B1或者MAN183-PHR-在标准间的名称中:比方6角螺栓DIN931-M10x40-10.9-MAN183-B1自攻螺钉M3296ST4,2x22-MAN183-B4–OS-SWMAN183-B1-处理后经辊压本标准编号按照表1，外表处理的符号没有润滑，参见第6.6节符号–OS表示在ZSB图纸中没必要使用标准名称颜色，仅对B4类外表处理使用黑色，而且只在原始数据中给出根据6.11节规定，外表处理完之后的外表滚压是在特殊情况下有要求表1注脚的解释0)非高强度结构件，强度FK<8.8/8且Rm<800N/mm2要注意第1和第6节规定。1)机械连接件，强度FK≥8.8/8符合VDA235-104.10。2)仅适用于强度Rm≥1200N/mm2/FK12.9。3)按照表2和OS外表处理方式，又或者没有润滑。4)只对材料强度为Rm≥1200N/mm2/FK12.9.有要求。5)只允许B4型外表处理，如果外观设计上有要求用黑色。6)B2类外表处理=Geomet500只在特殊情况下要求使用，如果对摩擦系数需要多次拧紧后仍有要求，比方车轮轮枢螺栓。最大外表处理的厚度参见6.8节规定。7)对于B1,B2,B4类型的外表处理，尤其是内螺纹，较小的螺纹外径和带摩擦损耗部位〔比方螺纹受力齿面——译者注〕外表处理方法，有必要采用合适的外表处理方法。8)锌片处理的连接件与黄铜结构件的的配对由于接触腐蚀的原因不允许使用。9)强度等级在12/12.9的连接件不允许采用电镀外表处理。第2页共20页表1外表处理的符号外表处理的符号PHR1)(A2C,A3C)(A3R)B1,7)(B26))B45)7)B11检测按照DINENISO9227-SS6h120h120h480h480h480h允许或者是用于强度FK和RminN/mm20)()=要防止8.8到12.98到12Rm到1200禁止在新设计/结构中使用由B1或者B11外表处理方法代替禁止在新设计/结构中使用有B4外表处理方法代替8.8到12.98到129)Rm到12008.8到12.98到129)Rm到12008.8到10.98到10外表处理的类型(没有润滑材料)按照DIN50960有润滑剂按照第6.6节外表磷化处理,涂油,1)有金属颜料构成的外表涂层或者电镀层(+钝化处理)作为底层9)及有时作为封闭层有钝化处理的电镀ZnNi层外表处理后的颜色灰黑黄黑银色黑5)银色推荐的镀层厚度2)max5μm1)其他min5μmmin8μmmin8μmmin8μm一般要求DIN50942VDA235-104其他要求:参见章节:参见章节:参见章节:参见章节:-结构件状态6.16.16.16.1-预处理6.36.36.36.3-外表处理层6.4.16.4.36.4.36.4.2-热处理/回火6.5.12)6.5.12)6.5.12)6.5.22)-润滑剂/摩擦系数3)6.6/6.76.6/6.76.6/6.7-应力检测6.94)6.94)6.94)6.9-耐腐蚀性6.106.106.106.10-导电性好尚未给出尚未给出足够-接触腐蚀〔电位差〕8)用黄铜8)用黄铜8)-外表后滚压处理(特殊情况)6.116.11-6.11第3页共20页表2应用范围符号外表处理系统润滑/后处理审批体系〔提供外表处理的企业或者(T127A)注释技术要求1高强度连接件(螺栓和螺母)FK≥8.8/8强度等级在12/12.9的螺栓连接件不允许用电镀方法处理B1锌基铝盐鳞片涂层无外表漆一般情况:带润滑油涂层如果要求显微孔封闭，则不能润滑Geomet321带Dacrolub11B最大外表涂层厚度不得影响螺栓的拧紧能力锌片仅针对≥M6VDA235-104.40ZnNi带封闭ZnNi(Hillebrand公司)ZnNi带封闭B2锌基铝盐鳞片涂层〔达洛克〕集中润滑如果按照6.7节规定是满足摩擦系数要求所必需的，则涂润滑剂。Geomet500(+Dacrolub11B)最大外表涂层厚度不得影响自攻螺栓的自攻能力锌片仅针对≥M6VDA235-104.40B4锌基铝盐鳞片涂层〔达洛克〕如果按照6.7节规定是满足摩擦系数要求所必需的，则涂润滑剂(一般情况)DeltaTone/DeltaSealDeltaProtektVH301GZZnNi带封闭在可见范围内的连接件VDA235-104.50带表层的电镀外表处理PHR外表磷化处理所有外表后处理都用不含硅的防腐蚀油所有外表都用含润滑油的乳化液(比方Parkerol)Znphr5f只在仪器内部使用或者在涂层全部盖过工件的状态不允许清洗...
