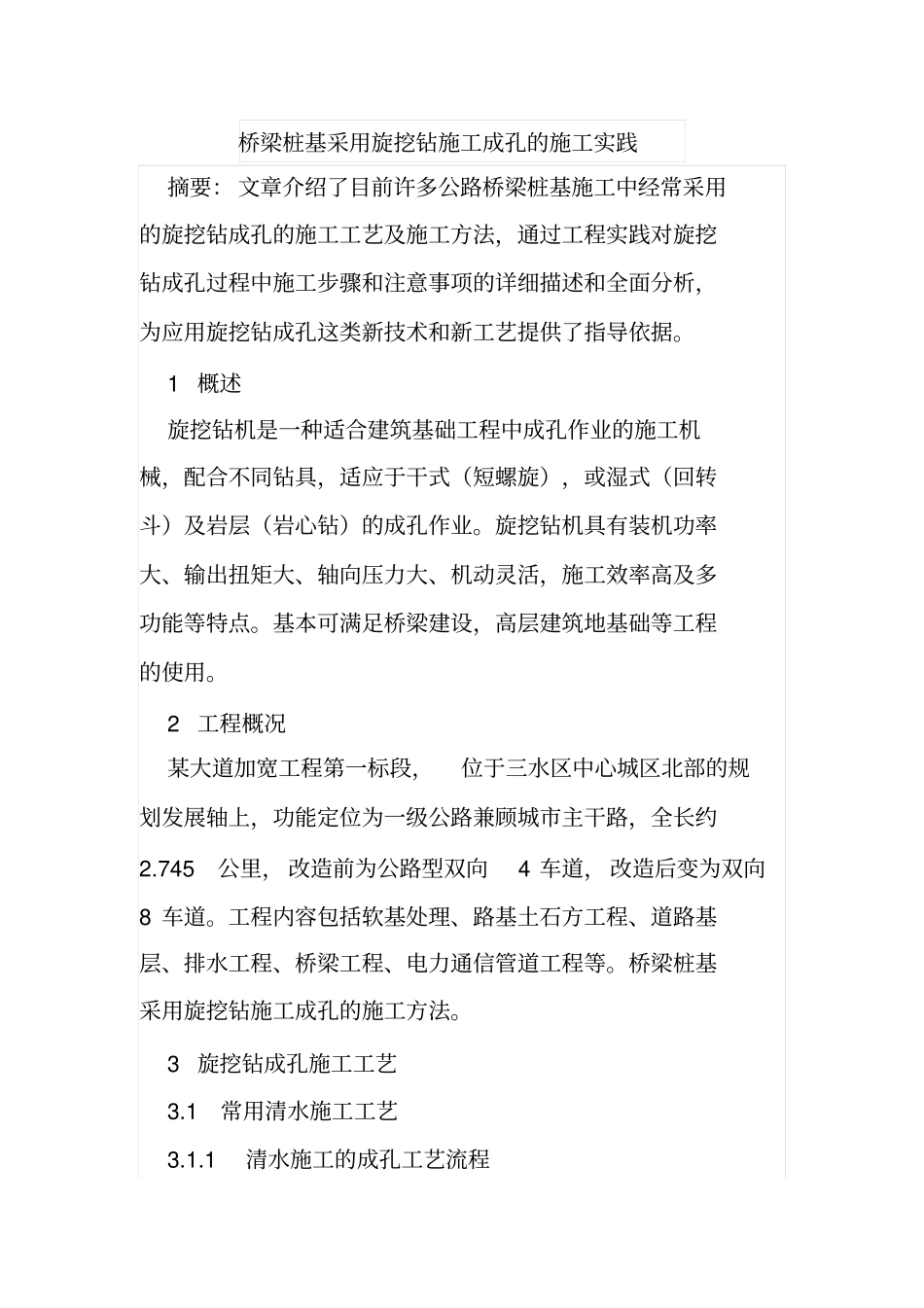

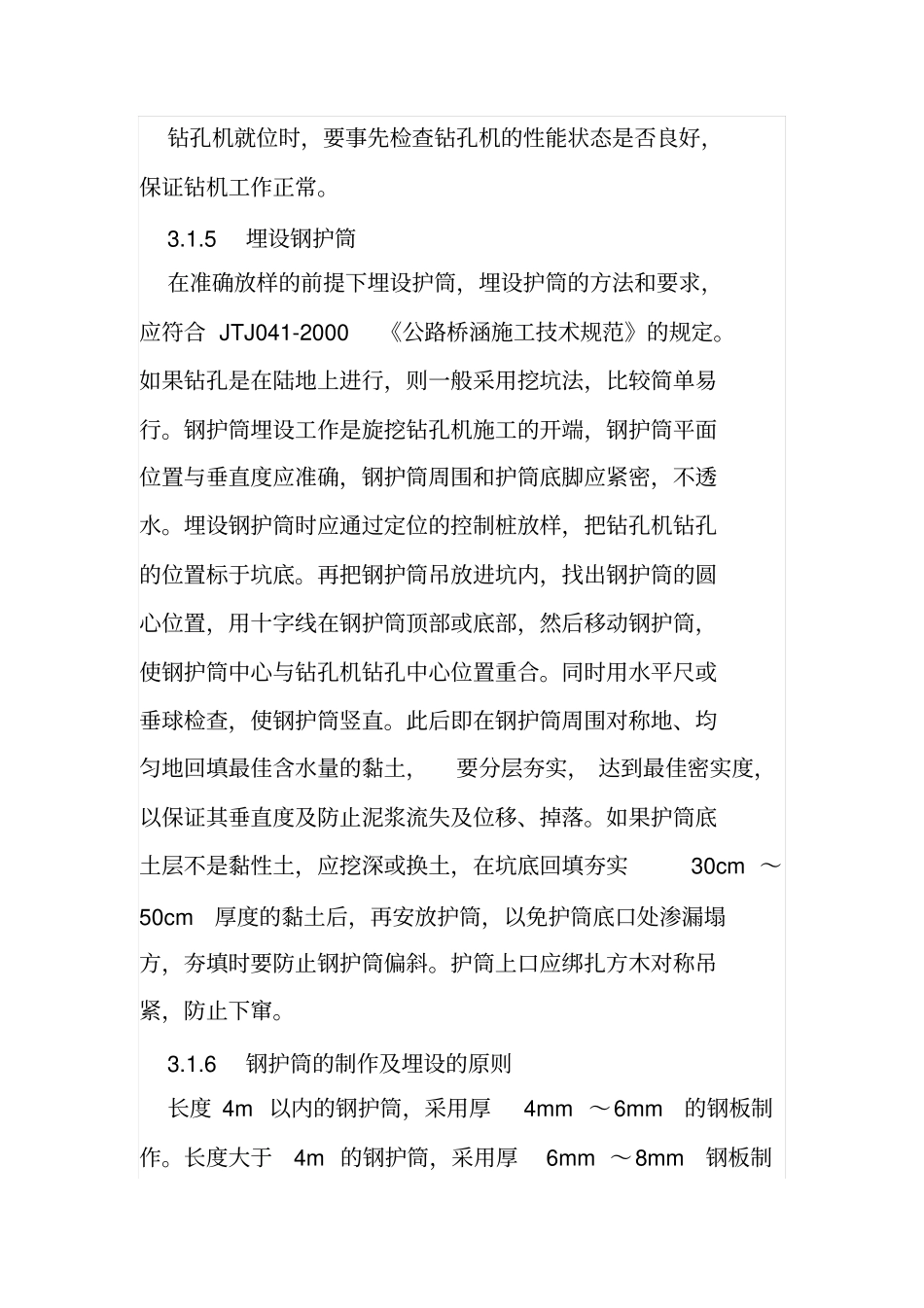

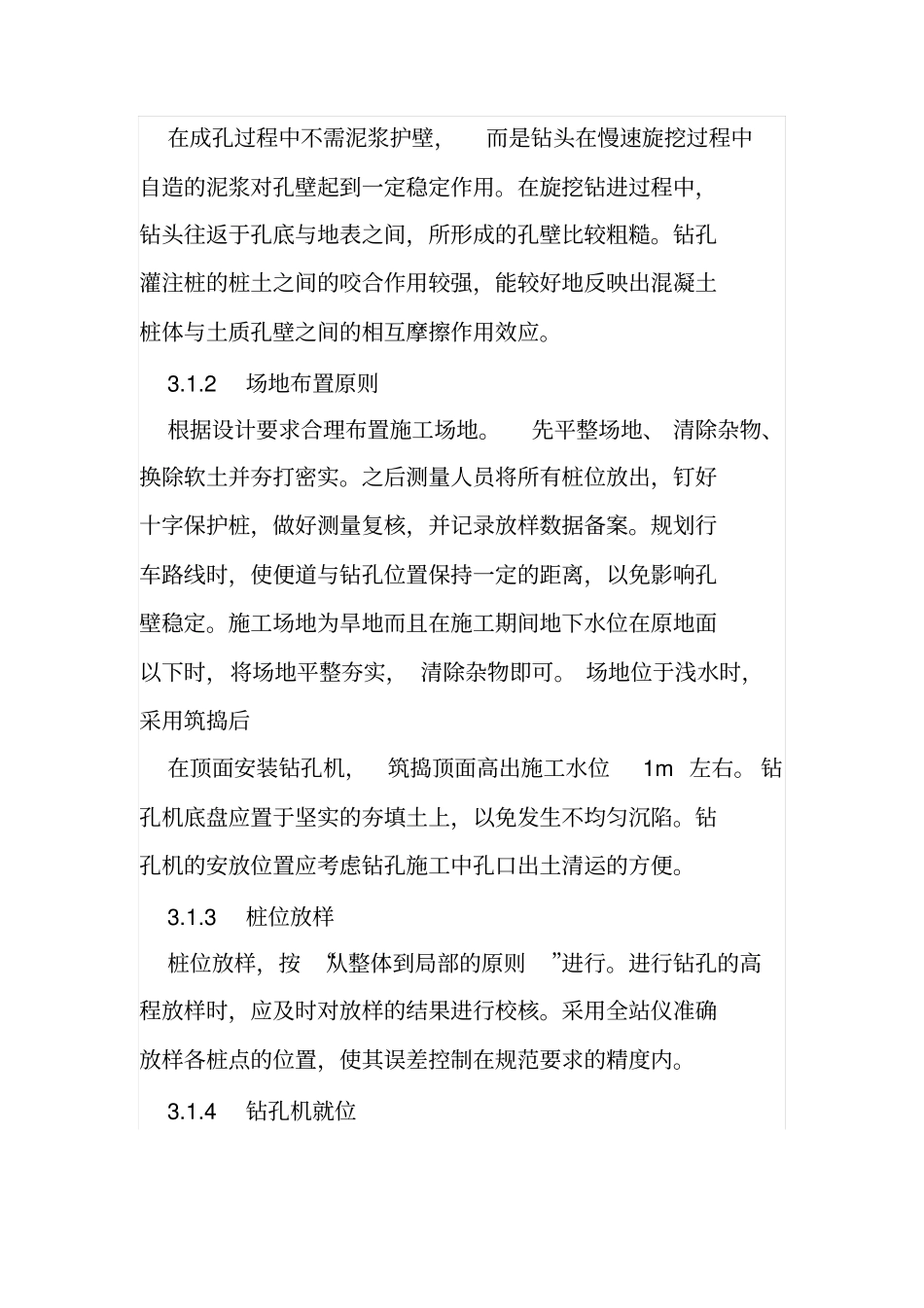

桥梁桩基采用旋挖钻施工成孔的施工实践摘要：文章介绍了目前许多公路桥梁桩基施工中经常采用的旋挖钻成孔的施工工艺及施工方法，通过工程实践对旋挖钻成孔过程中施工步骤和注意事项的详细描述和全面分析，为应用旋挖钻成孔这类新技术和新工艺提供了指导依据。1概述旋挖钻机是一种适合建筑基础工程中成孔作业的施工机械，配合不同钻具，适应于干式（短螺旋），或湿式（回转斗）及岩层（岩心钻）的成孔作业。旋挖钻机具有装机功率大、输出扭矩大、轴向压力大、机动灵活，施工效率高及多功能等特点。基本可满足桥梁建设，高层建筑地基础等工程的使用。2工程概况某大道加宽工程第一标段，位于三水区中心城区北部的规划发展轴上，功能定位为一级公路兼顾城市主干路，全长约2.745公里，改造前为公路型双向4车道，改造后变为双向8车道。工程内容包括软基处理、路基土石方工程、道路基层、排水工程、桥梁工程、电力通信管道工程等。桥梁桩基采用旋挖钻施工成孔的施工方法。3旋挖钻成孔施工工艺3.1常用清水施工工艺3.1.1清水施工的成孔工艺流程在成孔过程中不需泥浆护壁，而是钻头在慢速旋挖过程中自造的泥浆对孔壁起到一定稳定作用。在旋挖钻进过程中，钻头往返于孔底与地表之间，所形成的孔壁比较粗糙。钻孔灌注桩的桩土之间的咬合作用较强，能较好地反映出混凝土桩体与土质孔壁之间的相互摩擦作用效应。3.1.2场地布置原则根据设计要求合理布置施工场地。先平整场地、清除杂物、换除软土并夯打密实。之后测量人员将所有桩位放出，钉好十字保护桩，做好测量复核，并记录放样数据备案。规划行车路线时，使便道与钻孔位置保持一定的距离，以免影响孔壁稳定。施工场地为旱地而且在施工期间地下水位在原地面以下时，将场地平整夯实，清除杂物即可。场地位于浅水时，采用筑捣后在顶面安装钻孔机，筑捣顶面高出施工水位1m左右。钻孔机底盘应置于坚实的夯填土上，以免发生不均匀沉陷。钻孔机的安放位置应考虑钻孔施工中孔口出土清运的方便。3.1.3桩位放样桩位放样，按“从整体到局部的原则”进行。进行钻孔的高程放样时，应及时对放样的结果进行校核。采用全站仪准确放样各桩点的位置，使其误差控制在规范要求的精度内。3.1.4钻孔机就位钻孔机就位时，要事先检查钻孔机的性能状态是否良好，保证钻机工作正常。3.1.5埋设钢护筒在准确放样的前提下埋设护筒，埋设护筒的方法和要求，应符合JTJ041-2000《公路桥涵施工技术规范》的规定。如果钻孔是在陆地上进行，则一般采用挖坑法，比较简单易行。钢护筒埋设工作是旋挖钻孔机施工的开端，钢护筒平面位置与垂直度应准确，钢护筒周围和护筒底脚应紧密，不透水。埋设钢护筒时应通过定位的控制桩放样，把钻孔机钻孔的位置标于坑底。再把钢护筒吊放进坑内，找出钢护筒的圆心位置，用十字线在钢护筒顶部或底部，然后移动钢护筒，使钢护筒中心与钻孔机钻孔中心位置重合。同时用水平尺或垂球检查，使钢护筒竖直。此后即在钢护筒周围对称地、均匀地回填最佳含水量的黏土，要分层夯实，达到最佳密实度，以保证其垂直度及防止泥浆流失及位移、掉落。如果护筒底土层不是黏性土，应挖深或换土，在坑底回填夯实30cm～50cm厚度的黏土后，再安放护筒，以免护筒底口处渗漏塌方，夯填时要防止钢护筒偏斜。护筒上口应绑扎方木对称吊紧，防止下窜。3.1.6钢护筒的制作及埋设的原则长度4m以内的钢护筒，采用厚4mm～6mm的钢板制作。长度大于4m的钢护筒，采用厚6mm～8mm钢板制作。钢护筒埋置较深时，采用多节钢护筒连接使用，连接形式采用焊接，焊接时保证接头圆顺，同时满足刚度、强度及防漏的要求。钢护筒的内径应大于钻头直径，具体尺寸按设计要求选用。钢护筒埋设深度应满足设计及规范要求。若桩孔在河流中，应将钢护筒埋置至较坚硬密实的土层中深0.5m以上。钢护筒顶高出施工水位或地下水位1.5m～2.0m，并高出施工地面0.3m。钢护筒埋设前，先准确测量放样，保证钢护筒顶面位置偏差不大于5cm。埋设中保证钢护筒斜度不大于1%。埋设钢护筒前，采用较大口径的钻头先预钻至护筒底的标高位置后，提出钻斗且用钻斗将钢护筒压入到预定位置，用粗颗粒土回填护筒外侧周围，回填密实。3...
