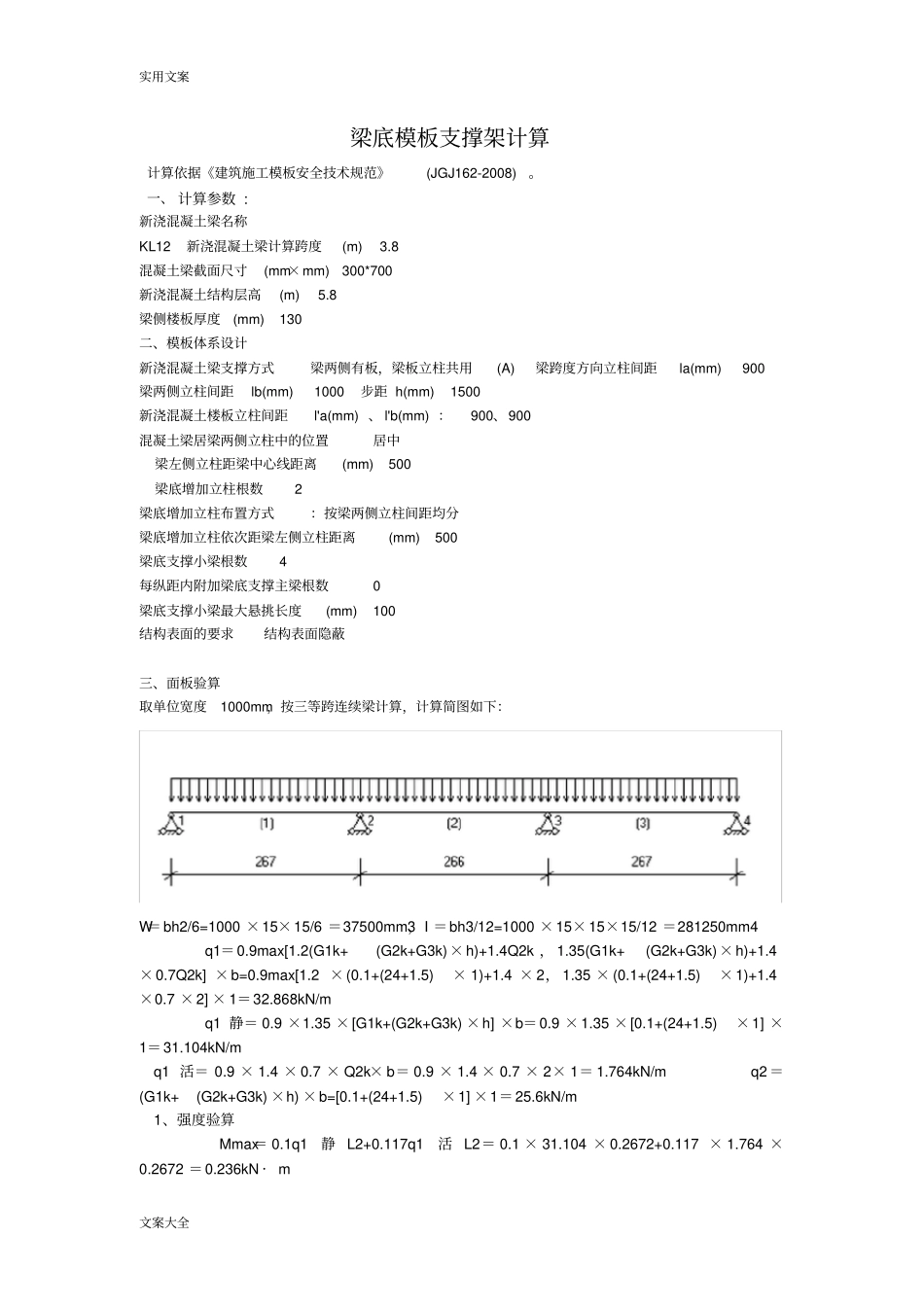

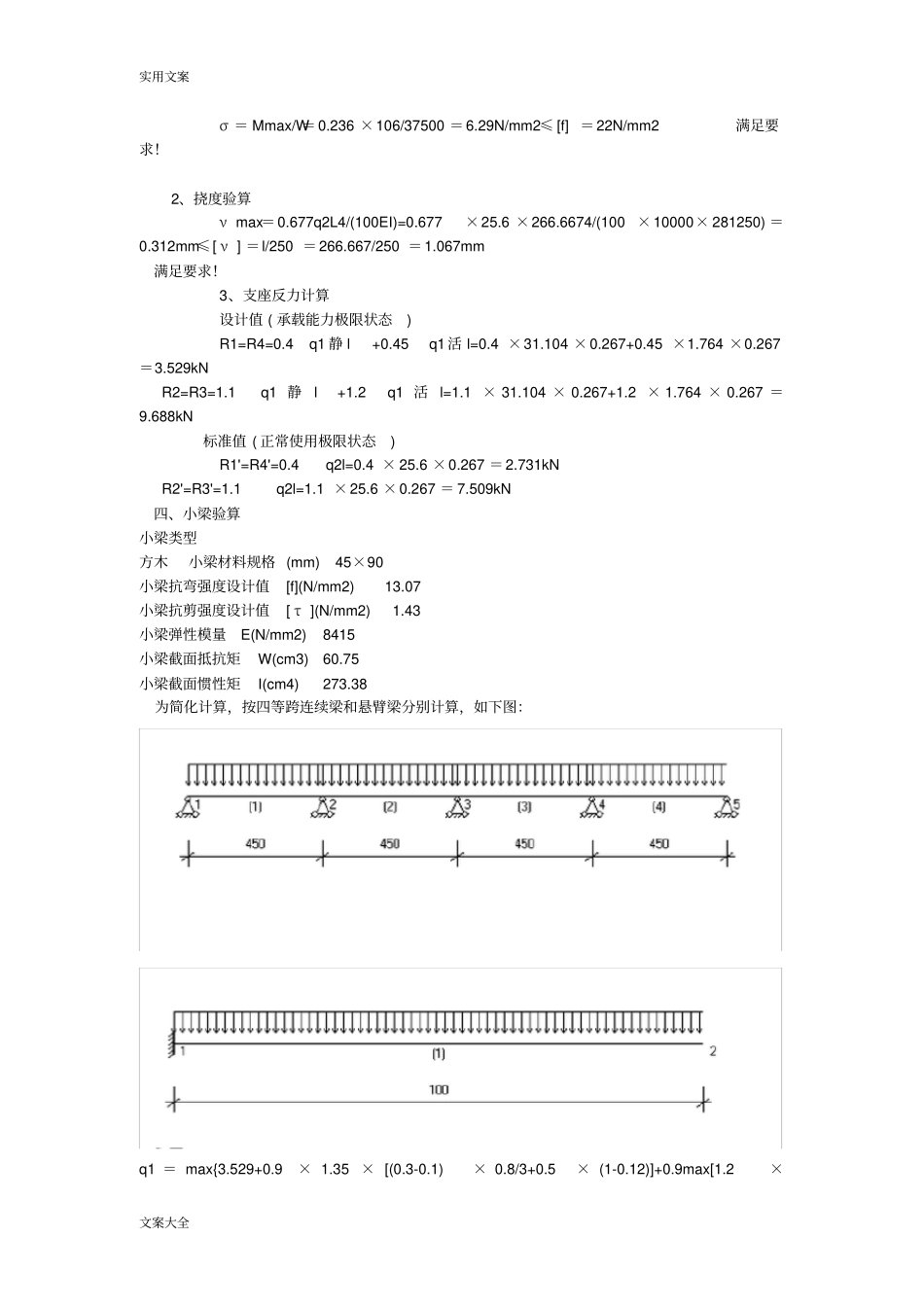

实用文案文案大全梁底模板支撑架计算计算依据《建筑施工模板安全技术规范》(JGJ162-2008)。一、计算参数:新浇混凝土梁名称KL12新浇混凝土梁计算跨度(m)3.8混凝土梁截面尺寸(mm×mm)300*700新浇混凝土结构层高(m)5.8梁侧楼板厚度(mm)130二、模板体系设计新浇混凝土梁支撑方式梁两侧有板，梁板立柱共用(A)梁跨度方向立柱间距la(mm)900梁两侧立柱间距lb(mm)1000步距h(mm)1500新浇混凝土楼板立柱间距l'a(mm)、l'b(mm)：900、900混凝土梁居梁两侧立柱中的位置居中梁左侧立柱距梁中心线距离(mm)500梁底增加立柱根数2梁底增加立柱布置方式：按梁两侧立柱间距均分梁底增加立柱依次距梁左侧立柱距离(mm)500梁底支撑小梁根数4每纵距内附加梁底支撑主梁根数0梁底支撑小梁最大悬挑长度(mm)100结构表面的要求结构表面隐蔽三、面板验算取单位宽度1000mm，按三等跨连续梁计算，计算简图如下：W＝bh2/6=1000×15×15/6＝37500mm3，I＝bh3/12=1000×15×15×15/12＝281250mm4q1＝0.9max[1.2(G1k+(G2k+G3k)×h)+1.4Q2k，1.35(G1k+(G2k+G3k)×h)+1.4×0.7Q2k]×b=0.9max[1.2×(0.1+(24+1.5)×1)+1.4×2，1.35×(0.1+(24+1.5)×1)+1.4×0.7×2]×1＝32.868kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×1]×1＝31.104kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.764kN/mq2＝(G1k+(G2k+G3k)×h)×b=[0.1+(24+1.5)×1]×1＝25.6kN/m1、强度验算Mmax＝0.1q1静L2+0.117q1活L2＝0.1×31.104×0.2672+0.117×1.764×0.2672＝0.236kN·m实用文案文案大全σ＝Mmax/W＝0.236×106/37500＝6.29N/mm2≤[f]＝22N/mm2满足要求！2、挠度验算νmax＝0.677q2L4/(100EI)=0.677×25.6×266.6674/(100×10000×281250)＝0.312mm≤[ν]＝l/250＝266.667/250＝1.067mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R4=0.4q1静l+0.45q1活l=0.4×31.104×0.267+0.45×1.764×0.267＝3.529kNR2=R3=1.1q1静l+1.2q1活l=1.1×31.104×0.267+1.2×1.764×0.267＝9.688kN标准值(正常使用极限状态)R1'=R4'=0.4q2l=0.4×25.6×0.267＝2.731kNR2'=R3'=1.1q2l=1.1×25.6×0.267＝7.509kN四、小梁验算小梁类型方木小梁材料规格(mm)45×90小梁抗弯强度设计值[f](N/mm2)13.07小梁抗剪强度设计值[τ](N/mm2)1.43小梁弹性模量E(N/mm2)8415小梁截面抵抗矩W(cm3)60.75小梁截面惯性矩I(cm4)273.38为简化计算，按四等跨连续梁和悬臂梁分别计算，如下图：q1＝max{3.529+0.9×1.35×[(0.3-0.1)×0.8/3+0.5×(1-0.12)]+0.9max[1.2×实用文案文案大全(0.5+(24+1.1)×0.12)+1.4×2，1.35×(0.5+(24+1.1)×0.12)+1.4×0.7×2]×max[0.55-0.8/2，(1.1-0.55)-0.8/2]/2×1，9.688+0.9×1.35×(0.3-0.1)×0.8/3}=9.753kN/mq2＝max[2.731+(0.3-0.1)×0.8/3+0.5×(1-0.12)+(0.5+(24+1.1)×0.12)×max[0.55-0.8/2，(1.1-0.55)-0.8/2]/2×1，7.509+(0.3-0.1)×0.8/3]＝7.563kN/m1、抗弯验算Mmax＝max[0.107q1l12，0.5q1l22]＝max[0.107×9.753×0.452，0.5×9.753×0.12]＝0.211kN·mσ＝Mmax/W＝0.211×106/60750＝3.479N/mm2≤[f]＝13.07N/mm2满足要求！2、抗剪验算Vmax＝max[0.607q1l1，q1l2]＝max[0.607×9.753×0.45，9.753×0.1]＝2.664kNτmax＝3Vmax/(2bh0)=3×2.664×1000/(2×45×90)＝0.987N/mm2≤[τ]＝1.43N/mm2满足要求！3、挠度验算ν1＝0.632q2l14/(100EI)＝0.632×7.563×4504/(100×8415×2733800)＝0.085mm≤[ν]＝l/250＝450/250＝1.8mmν2＝q2l24/(8EI)＝7.563×1004/(8×8415×2733800)＝0.004mm≤[ν]＝l/250＝100/250＝0.4mm满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态Rmax＝max[1.143q1l1，0.393q1l1+q1l2]＝max[1.143×9.753×0.45，0.393×9.753×0.45+9.753×0.1]＝5.017kN同理可得，梁底支撑小梁所受最大支座反力依次为R1＝R4＝2.367kN，R2＝R3＝5.017kN正常使用极限状态R'max＝max[1.143q2l1，0.393q2l1+q2l2]＝max[1.143×7.563×0.45，0.393×7.563×0.45+7.563×0.1]＝3.89kN同理可得，梁底支撑小梁所受最大支座反力依次为R'1＝1.956kN，R'2...
