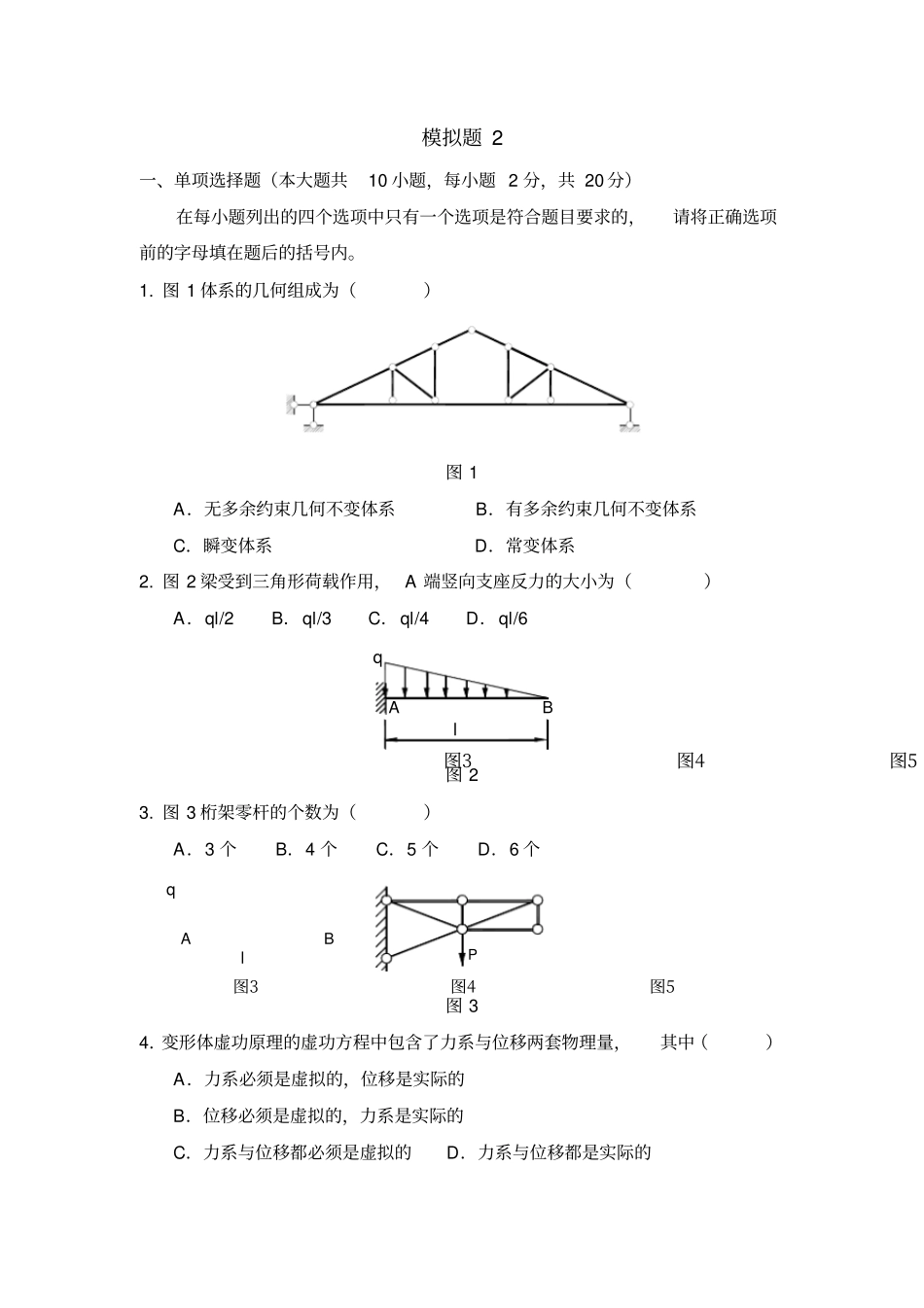

模拟题2一、单项选择题(本大题共10小题,每小题2分,共20分)在每小题列出的四个选项中只有一个选项是符合题目要求的,请将正确选项前的字母填在题后的括号内。1.图1体系的几何组成为()图1A.无多余约束几何不变体系B.有多余约束几何不变体系C.瞬变体系D.常变体系2.图2梁受到三角形荷载作用,A端竖向支座反力的大小为()A.ql/2B.ql/3C.ql/4D.ql/6图23.图3桁架零杆的个数为()A.3个B.4个C.5个D.6个图34.变形体虚功原理的虚功方程中包含了力系与位移两套物理量,其中()A.力系必须是虚拟的,位移是实际的B.位移必须是虚拟的,力系是实际的C.力系与位移都必须是虚拟的D.力系与位移都是实际的图4lqBA图3图5P图4lqBA图3图55.机动法作静定结构内力影响线的依据是()A.刚体体系虚力原理B.变形体的虚功原理C.刚体体系的虚位移原理D.变形体虚位移原理6.图4结构超静定次数为()A.2次B.3次C.4次D.5次图47.用位移法求图5结构时,若不考虑杆件的轴向变形,且各杆件的EI相同,且为有限值,则独立的结点角位移和线位移未知数数目分别为()A.3,3B.4,3C.4,2D.3,2图58等直杆件AB的弯矩传递系数CAB()A.与B端支承条件及杆件刚度有关B.只与B端的支承条件有关C.与A、B两端的支承条件有关D.只与A端支承条件有关9.图6结构,用矩阵位移法计算时,结点C的综合结点荷载是()图6A.278qlB.21112qlC.21112qlD.21312ql10.无阻尼单自由度体系的自由振动方程:12cossinytCtCt。D.C.B.A.z图4图3qqlCD2ll则质点的振幅等于()A.1CB.12CCC.2212CCD.2212CC二、作图题(本大题共5小题,每小题4分,共20分)(只需要作图,不需要计算过程)1.绘制图7~图10弯矩图的大致形状。其中:各杆EI相同且为常数,忽略杆件的轴向变形。图7图8图9图102.绘制图11结构MC的影响线。图11三、计算题(本大题共4小题,每小题15分,共60分)(要求写出详细的计算过程)1.力法求图12结构。杆EI为常数,忽略杆件的轴向变形。(1)求B支座的支座反力。(2)绘弯矩图。图12ABDP=1C2m2mABP=1C1m2mxxABP=1C2mx2mAB8kN2m2mAB4kN/m2m2.位移法计算图13结构。各杆EI相同,且为常数,忽略杆件的轴向变形。(1)写出位移法的独立基本未知量。(2)写出杆端弯矩表达式。(3)列出位移法基本方程(不需求解)。图133.力矩分配法计算图14结构,绘制弯矩图。各杆EI相同,且为常数,忽略杆件的轴向变形。图144.图15结构受到简谐荷载sinFtFt作用,已知:23EIm。各杆EI相同,且为常数,忽略杆件的轴向变形。求:支座A支座反力的幅值。图154m4m2m4mACBACB14kN2m4m4mADC2mB44kN2mm2m4mACBF(t)2m
