毕业综合实践技术总结剖析VIP免费

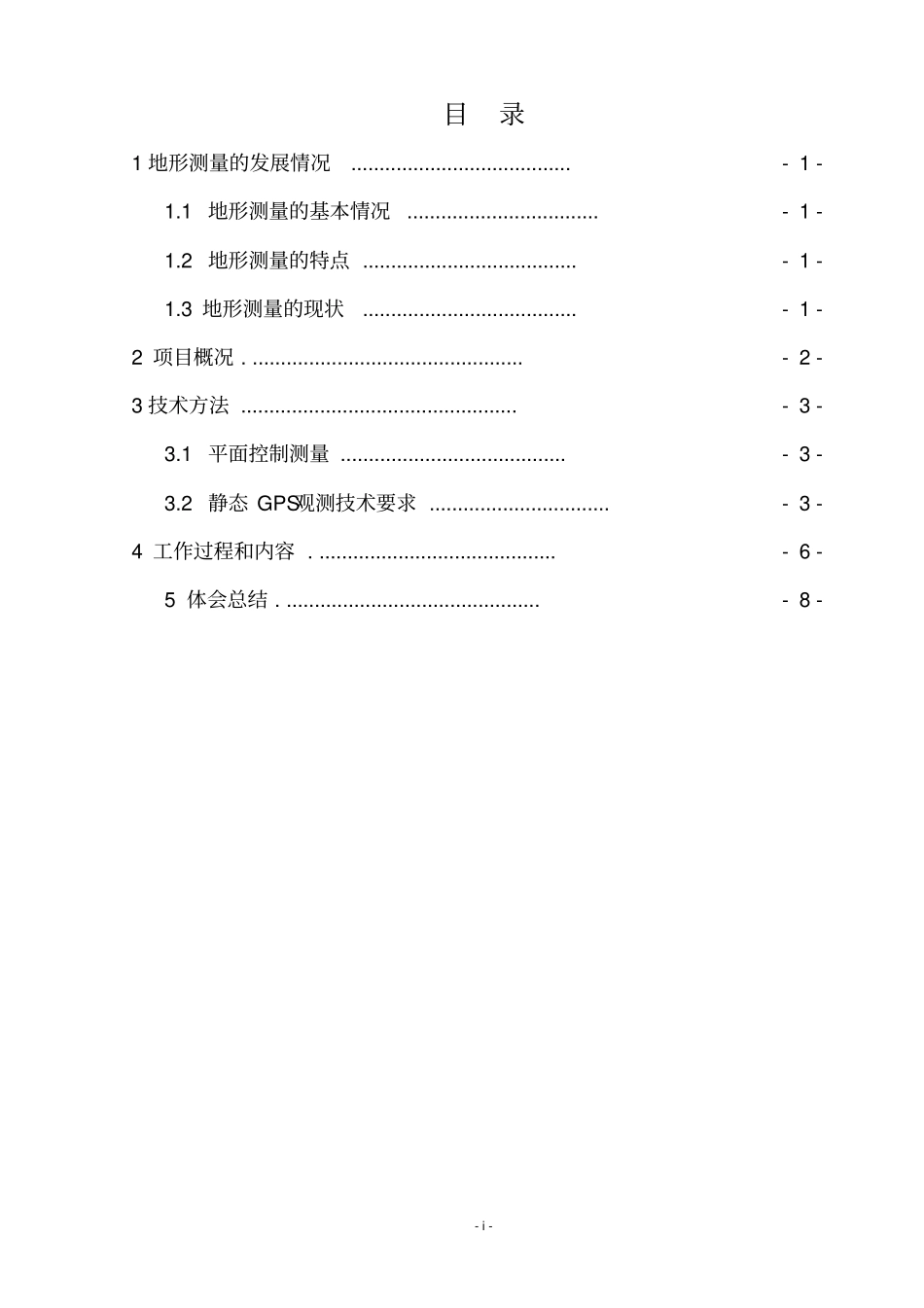

-i-目录1地形测量的发展情况.......................................-1-1.1地形测量的基本情况..................................-1-1.2地形测量的特点......................................-1-1.3地形测量的现状......................................-1-2项目概况.................................................-2-3技术方法.................................................-3-3.1平面控制测量........................................-3-3.2静态GPS观测技术要求................................-3-4工作过程和内容...........................................-6-5体会总结..............................................-8-天津国土资源和房屋职业学院建筑工程技术-1-地形测量的应用1地形测量的发展情况1.1地形测量的基本情况地形测量指的是测绘地形图的作业。即对地球表面的地物、地形在水平面上的投影位置和高程进行测定，并按一定比例缩小，用符号和注记绘制成地形图的工作。地形图的测绘基本上采用航空摄影测量方法，利用航空像片主要在室内测图。但面积较小的或者工程建设需要的地形图，采用平板仪测量方法，在野外进行测图。1.2地形测量的特点与传统白纸测图相比，全数字地形测图不仅仅是方法的改进，而是技术本质的飞跃。它主要有以下几个特点：（1）、打破了内外业的界线，从首级控制到最终成图，实行一体化作业，并且大大减轻了室外作业的强度，缩短了成图周期。（2）、打破了分级布网、逐级控制的原则。一个测区可一次性整体布网、整体平差，控制网可以是任意混合，所需控制点数目比传统白纸测图大大减少，图根控制的加密可与碎部测量同时进行。（3）、碎部点的记录要求具有特定的格式，这种格式能被数字测图软件所识别，能和数据库的建立统一起来；碎部点测量时可较多地应用自由设站的方法建立测站点，确定碎部点坐标的方法除极坐标方法外，还可灵活采用方向交会法、距离交会法、直角偏距法、导线法、对称点法等诸多方法，根据测区情况，可采用无码作业和编码作业。（4）、碎部量测时不受图幅边界的限制，外业可不分幅作业，由内业成图时自动进行分幅与接边处理。1.3地形测量的现状近现代地形图测量对于地形图成图的空间定位方法有了新的认知，这天津国土资源和房屋职业学院建筑工程技术-2-就是首先要明确确定地形图上的每个点位需要的三个基本要素：方位、距离和高程。同时这三个基本要素还必须有起始方向、坐标原点和高程零点作依据。随着测绘科学技术的发展和进步，现代地形图的大量艰巨的测绘工作也已由传统的野外白纸测图转向室内的航空摄影测绘和航天遥感测绘，并已逐渐迈向全数字化、自动化测图。航空摄影测量技术的发展；地形图测绘的新方法；GPS技术的发展（从军事到民用）；软件的发展——现有200多种数字化制图软件；二十世纪时能绘制地形图，但还难以编绘地形图，自动制图综合还在理论研究与实践；而现在可以通过人造地球卫星获取高分辨率影像,自动化分析、处理测量数据,通过便携式电子接收器和发射器对地物进行三维制图。2项目概况该项目本项目位于丹东市西北57公里处，北距沈阳市213公里，西南距大连市300公里，占地24平方公里。由于凤凰山是著名的旅游景点为了保证景点的安全以及景点的正确位置，因此我们公司设置的本次项目的测设以及对其周围景点的测设。景区景点最集中，也是具奇险的特点。测区内有居民地多处，以及相关设施，如牲口棚等。及配套设施项目B区”南侧的规划官庄村南路，测图及管线调查范围为B区南门以西，到东南郊灌渠南侧高压电塔。受山西忻州神达台基麻地沟有限公司的委托，我部门承接了官庄新村安置房工程1:500地形图及管线测量任务。坐标系统：采用平面采用北京54坐标系3度带坐标，投影带中央子午线经度为115度。高程基准:黄海高程系。技术依据：本工程执行国家质量技术监督局2001-03-05发布的《全球定位系统GPS测量规范》（国家标准GB/T18314-2001）；地形测量图式执行国家质量技术监督局1995-09-15发布的《1：5001：10001：2000地形图图式》。（国家标准GB/T7929-1995）.中华人民共和国国家标准.天津国土资源...
