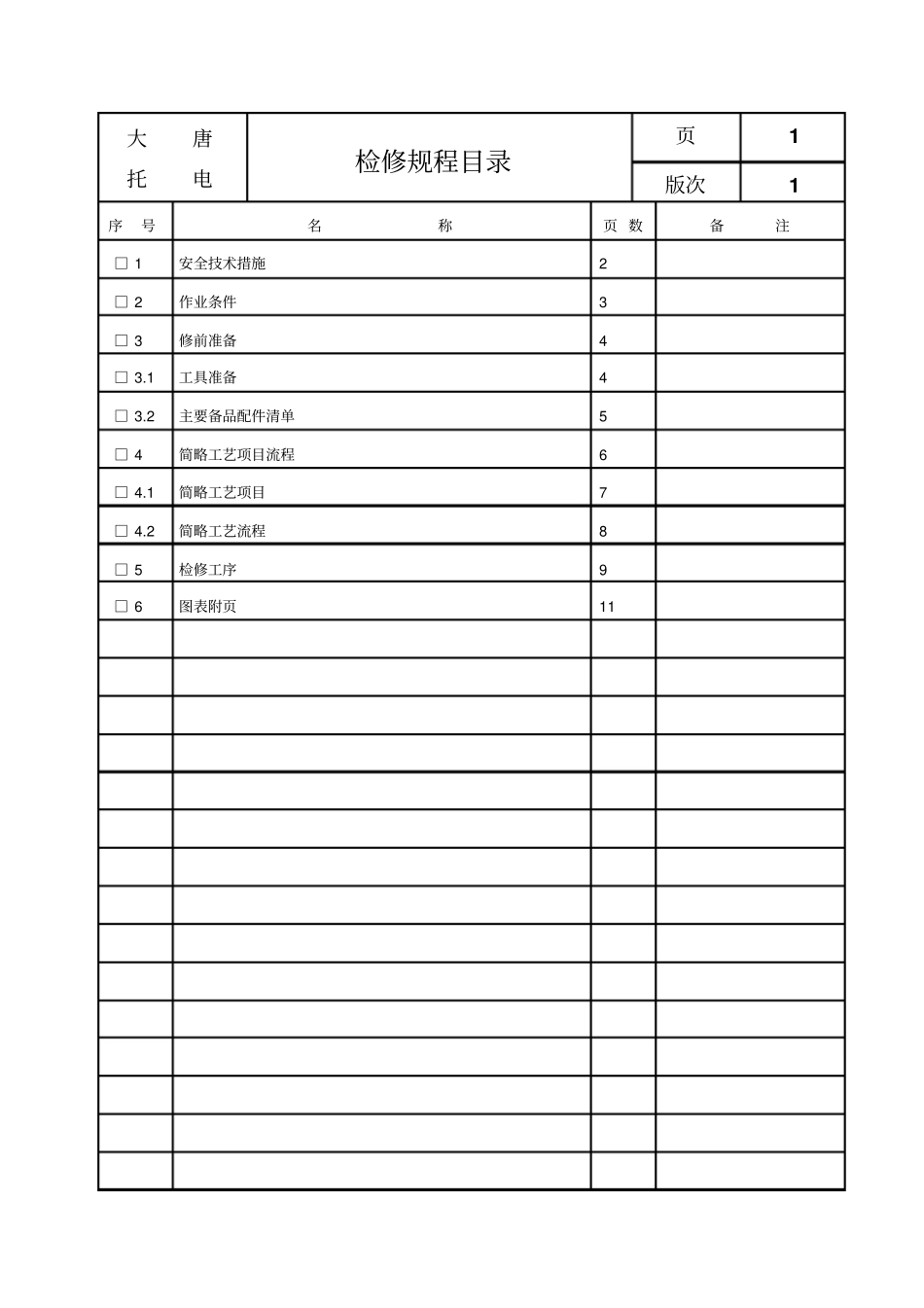

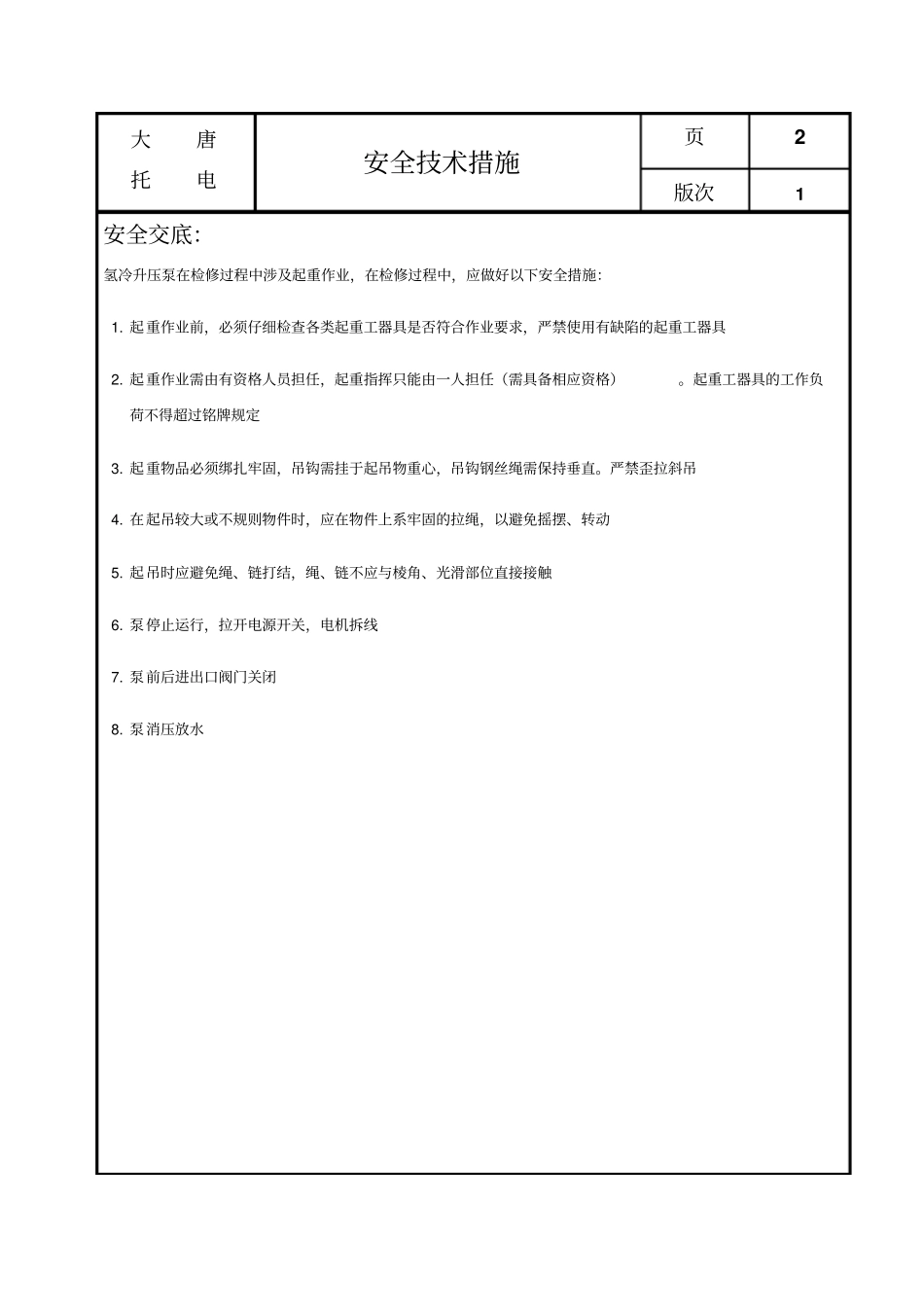

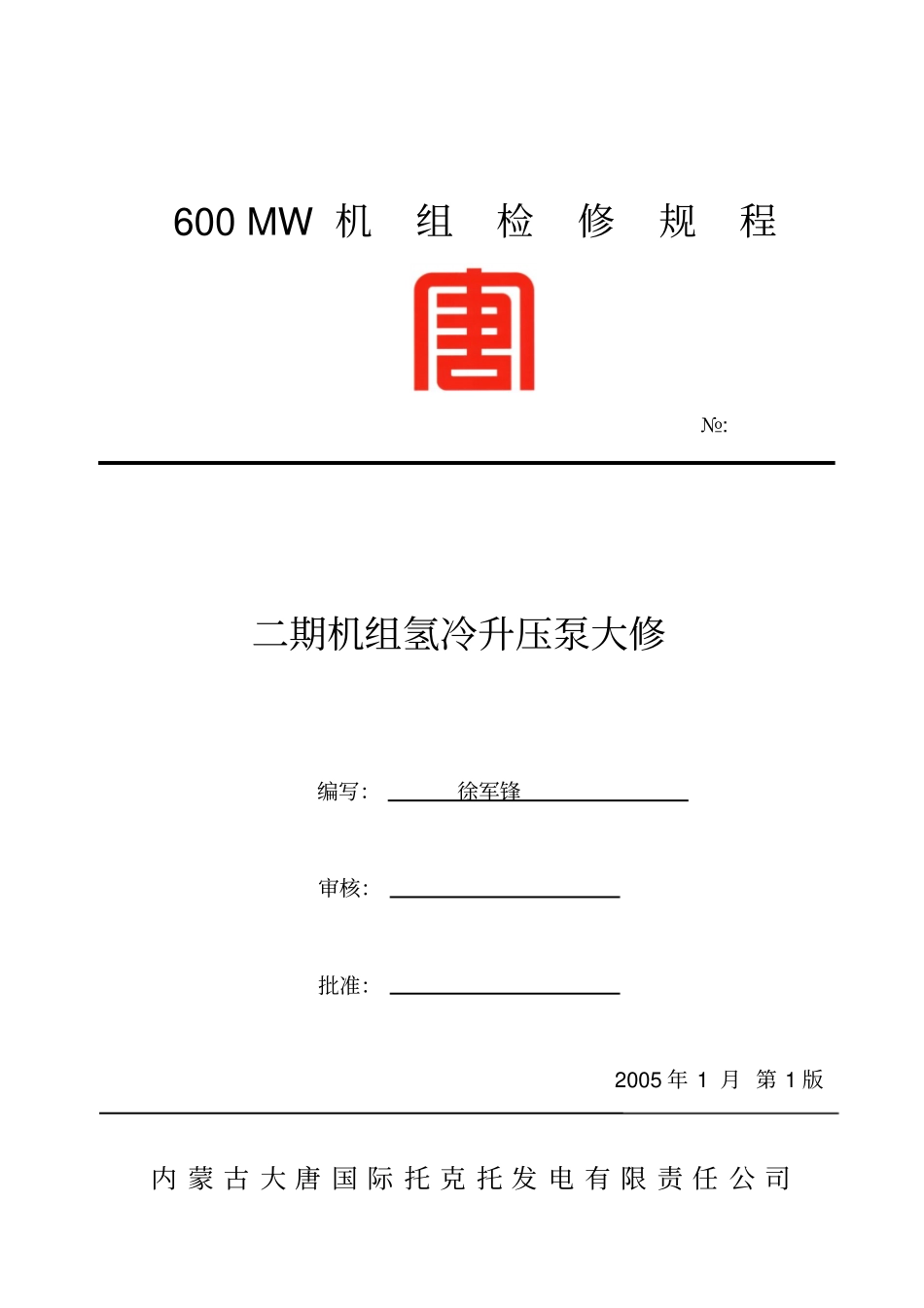

600MW机组检修规程№:二期机组氢冷升压泵大修编写:徐军锋审核:批准:2005年1月第1版内蒙古大唐国际托克托发电有限责任公司大唐托电检修规程目录页1版次1序号名称页数备注□1安全技术措施2□2作业条件3□3修前准备4□3.1工具准备4□3.2主要备品配件清单5□4简略工艺项目流程6□4.1简略工艺项目7□4.2简略工艺流程8□5检修工序9□6图表附页11大唐托电安全技术措施页2版次1安全交底:氢冷升压泵在检修过程中涉及起重作业,在检修过程中,应做好以下安全措施:1.起重作业前,必须仔细检查各类起重工器具是否符合作业要求,严禁使用有缺陷的起重工器具2.起重作业需由有资格人员担任,起重指挥只能由一人担任(需具备相应资格)。起重工器具的工作负荷不得超过铭牌规定3.起重物品必须绑扎牢固,吊钩需挂于起吊物重心,吊钩钢丝绳需保持垂直。严禁歪拉斜吊4.在起吊较大或不规则物件时,应在物件上系牢固的拉绳,以避免摇摆、转动5.起吊时应避免绳、链打结,绳、链不应与棱角、光滑部位直接接触6.泵停止运行,拉开电源开关,电机拆线7.泵前后进出口阀门关闭8.泵消压放水大唐托电作业条件页3版次1工种汽机锅炉电气仪控焊工起重金相修造民工运输其它工时(mh)1.检修开工前须办理工作票;2、检修现场铺设橡皮;3.工具箱就位;4.检修场地清洁宽敞;5.现场检修照明充足。6、脚手架要经过检验大唐托电修前准备页4版次1一、工具准备(包括专用工具、检修装备、测量仪器仪表、试验器具):序号名称型号规格(精度)单位数量备注□1梅花扳手S17-19把两□2梅花扳手S24-27把两□3内六角扳手套一□4梅花扳手27-30把两□5活扳手12″把两□7改锥平头把一□8管钳350mm把一□9铜棒Ф30×300根两□10油石块一□11布剪刀把一□12手锤1.5磅把两□13轴承起拔器件一□14对轮起拔器件一□15游标卡尺300mm把一□17件一□18根一□19把一□20把一□21件三□22件三□23套一大唐托电修前准备页5版次1二、主要备品配件清单:序号名称型号规格(材质)单位数量备注□1轴承MG9-80□2接头□3'O'形圈□4胶□5润滑剂□6密封填料□7螺栓□8石棉板□9砂纸□10机械密封MG9-80盘2大唐托电简略工艺项目流程页6版次1一、简略工艺项目:序号工艺名称工时(小时)备注□1维修准备工作□2泵解体□3清理、检查、测量□4泵的装配□5检修质量验证□6工作终结□7□8□9□10□11□12□13□14□15□16□17□18□19大唐托电简略工艺项目流程页7版次1二、简略工艺流程12346大唐托电检修工序页8版次1工序检修步骤及内容质检点质量标准对应附图或附表工序0设备规范及构造概述清水离心泵转向:从电机向泵看:逆时针型号:14H-19扬程:26m流量:1260m3/h允许吸上真空高度:2.7m轴功率:102KW转速:1450r/min配用功率:132KW效率:88%出厂日期:2003年5月出厂编号:007生产厂家:山东博山水泵厂股份有限公司工序1维修准备工作1.检修现场铺设胶皮,木板整齐2.运工具至现场整齐工序2泵解体1.断开电源接头;2.拆除电机地脚螺栓后,将电机拆除。3.停止泵的其它辅助系统的工作;4.拆下任何可能妨碍拆卸的辅助管道;5.排出泵体内的水;6.拆去联轴器罩及联轴器螺栓,断开联轴器;)7.检查原始中心,并做好记录。8.拆两侧轴承压盖及轴承端盖螺栓,测量压盖间隙紧力。大唐托电检修工序页8版次1工序检修步骤及内容质检点质量标准对应附图或附表9.拆下机械密封压盖螺栓,取下机械密封10.拆泵盖螺栓,拔出销子,吊出泵盖。11.检查确认无任何联接后,吊出转子(要注意水平,防止密封环卡住)放在架上。冬季要注意防止冻坏叶轮。12.卸下联轴器;13.卸下轴承衬套、轴承、轴承压盖、轴承体、挡水圈;14.卸下带机械密封的轴套;15.取下泵体口环;16.取下叶轮、键。工序3清理、检查、测量1.将拆卸的所有零部件用清洗液清理干净2.铸件外观检查无铸砂、毛刺、气孔、裂纹,结合面光洁,无伤痕3.支脚与台板底座间隙<0.05mm4.轴承座检查无裂纹、夹渣、铸砂、气孔等,油漆清理干净(耐油漆可不清理)水平结合面无损伤,紧螺栓后局部间隙<0.05;油路,水路疏油孔清洁畅通无泄漏大唐托电检修工序页8版次1工序检修步骤及内容质检点质量标准对应附图或附表5.滚珠轴承检查外观清洁、无...
