初二物理《凸透镜成像的规律》PPT课件VIP免费

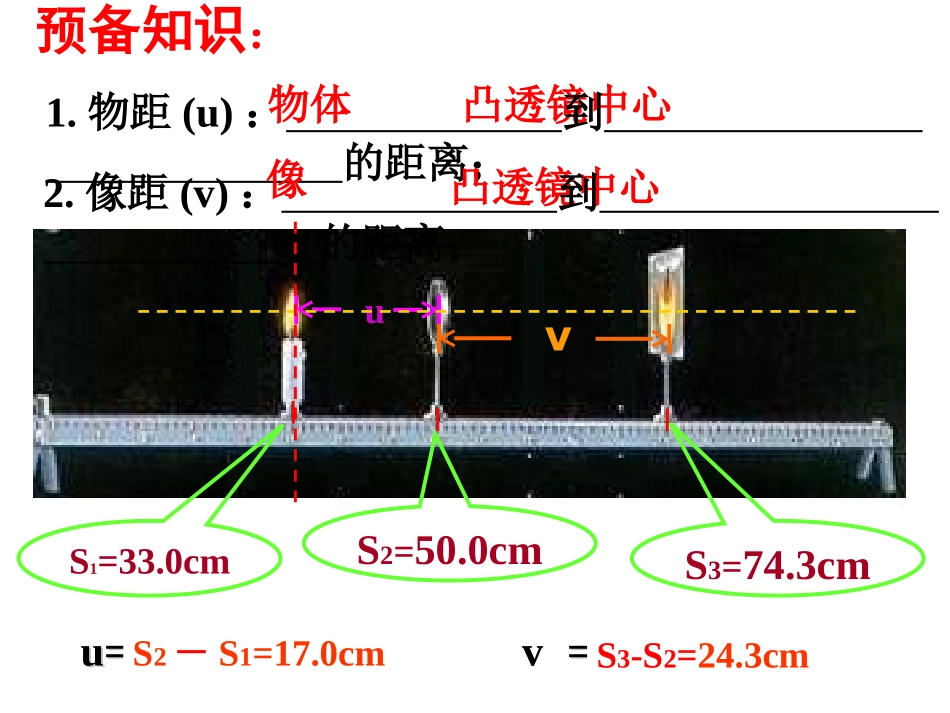

凸透镜成像的规律实验探究预备知识：u物体凸透镜中心1.物距(u)：到的距离；v凸透镜中心像2.像距(v)：到的距离；S2=50.0cmS1=33.0cmS3=74.3cmu=?u=?v=?=?S2－S1=17.0cmS3-S2=24.3cm一、探究课题：像的大小、倒正、虚实是否和物体与凸透镜的距离有关？六：实验步骤：1、测焦距：将透镜对着太阳光，在透镜的另一侧放置一张白纸，直到白纸上出现又小又亮的光斑，测量光斑到透镜的距离，既是焦距。f=10cm,2f=20cm2、按从左到右的顺序摆放蜡烛、凸透镜、光屏。并点燃蜡烛，调整烛焰、凸透镜、光屏三者中心在同一高度（目的是为了使像成在光屏中央）大于2倍焦距倒立、缩小、实像3、将蜡烛放在2f之外的地方，移动光屏，直到光屏上出现清晰的像，观察像的大小与倒正。等于2倍焦距倒立、等大、实像4、把物体放在2倍焦距上，观察像的大小、倒正、虚实。小于2倍焦距大于1倍焦距倒立、放大、实像5、将蜡烛移到2f和f之间，重复以上的操作，进行观察和测量。等于1倍焦距不成像6、把物体放在焦点上，观察能否成像。小于1倍焦距正立、放大、虚像7、继续移近蜡烛，使U＜F，在光屏上能否得到像呢？怎样才能看到蜡烛的像呢？透过凸透镜观察像的情况。物体到凸透镜物体到凸透镜的距离的距离像的情况像的情况应用应用倒立倒立正立正立放大放大缩小缩小实像实像虚像虚像大于２倍大于２倍焦距焦距在２倍焦距和在２倍焦距和焦距之间焦距之间小于焦距小于焦距倒立倒立缩小缩小实像实像倒立倒立放大放大实像实像正立正立放大放大虚像虚像照相机照相机幻灯机投幻灯机投影仪影仪放大镜放大镜七：分析和论证：八、评估和交流：在凸透镜成像中，物体移动时，实像和虚像的转折点在哪里？放大和缩小实像的转换点在哪里？（请学生回答）记忆口诀：(一倍焦距分虚实；二倍焦距分大小。）照相机幻灯机放大镜像的特点：倒立、放大、实像；物距＜像距像的特点：倒立、缩小、实像；物距＞像距像的特点：正立、放大、虚像；物像同侧规律一：规律二:物体在一倍焦距以外时当物距增大(减小)时，像距在减小（增大），像也减小（增大）。物体在一倍焦距以内时当物距减小时，像距减小，像也减小（三者变化一致）。规律三:当所成的像是实像时，物、像异侧当所成的像是虚像时，物、像同侧规律四:1、焦点是成实像和虚像的分界点，物体在焦点以外成实像，焦点以内成虚像。一倍焦距分虚实。2、二倍焦距是成放大和缩小像的分界点。物体在二倍焦距以外成缩小像，在二倍焦距以内成放大象。二倍焦距分大小。凸透镜成像题目分类训练：一、凸透镜成像与物距的关系：1、凸透镜焦距是8厘米，物体放在距透镜20厘米处，在透镜的另一侧的光屏上可得到一个、的像，利用这个原理制成了；若把物体放在12厘米的位置上，调整光屏，可在透镜上得到一个、的像，利用这个原理制成了；若把物体放在距透镜６厘米的地方，（填能或不能）在光屏上成像。那么能成一个、的像，应用是。倒立缩小实照相机倒立实放大投影仪不能正立放大虚放大镜二、根据物距和像距的关系，判断像的性质：当蜡烛离凸透镜36厘米时，它的像清晰的映在距透镜20厘米的另一侧的光屏上，光屏上得到的是一个、的像。倒立缩小实三、根据像的性质判断物距与焦距的关系，像距与焦距的关系：1、将物体放在凸透镜前16厘米处，在光屏上得到倒立缩小的像，则凸透镜的焦距可能是（）Ａ、10cmＢ、7cmＣ、8cmＤ、16cm２、在探究凸透镜成像实验中，当物距为20厘米时，得到一个倒立缩小的实象，此时像距为13厘米，则凸透镜的焦距是（）A、f>20cmB、13cm
