沛欧红外消化炉MT段程序控制仪表使用说明VIP免费

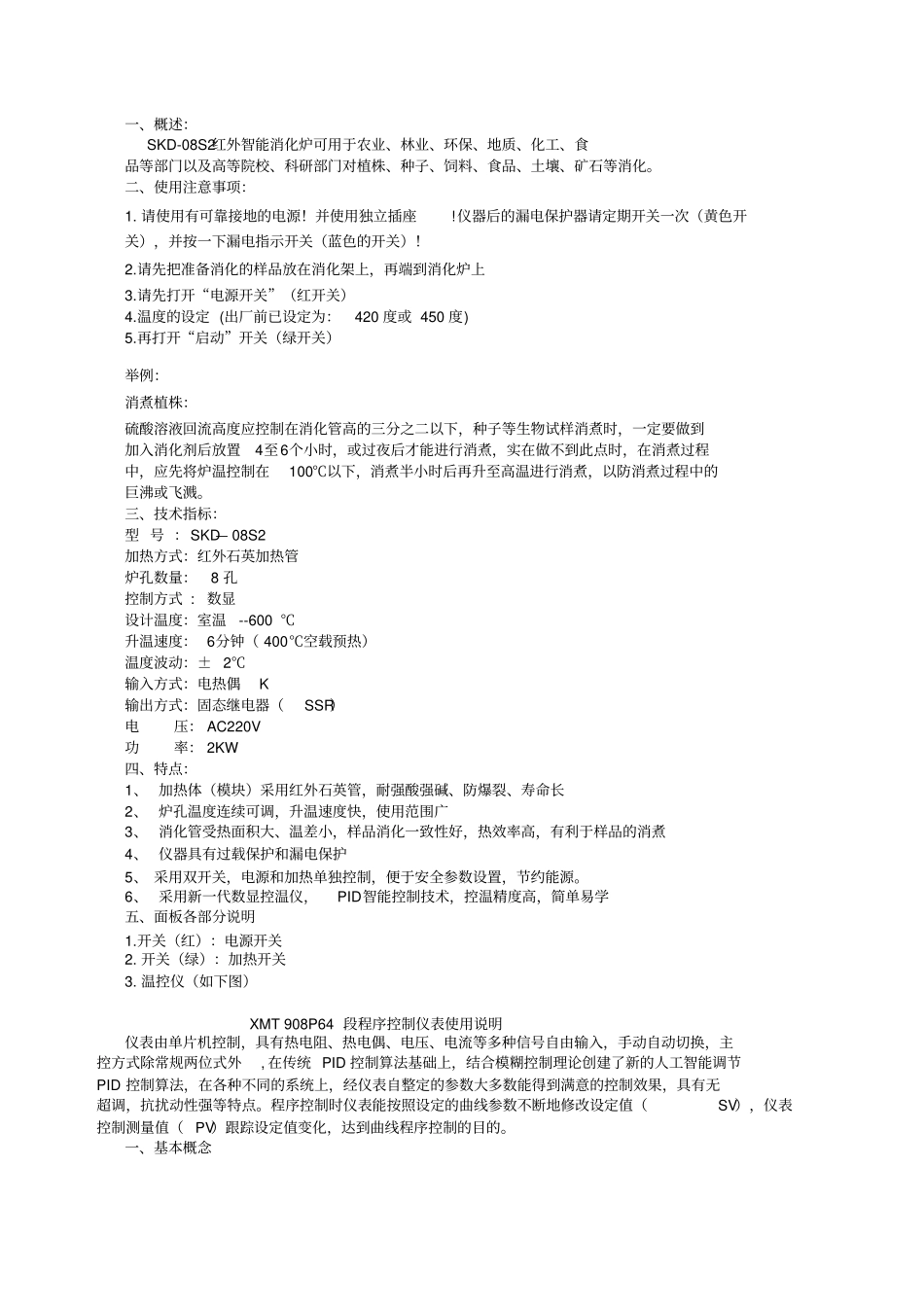

一、概述：SKD-08S2红外智能消化炉可用于农业、林业、环保、地质、化工、食品等部门以及高等院校、科研部门对植株、种子、饲料、食品、土壤、矿石等消化。二、使用注意事项：1.请使用有可靠接地的电源！并使用独立插座!仪器后的漏电保护器请定期开关一次（黄色开关），并按一下漏电指示开关（蓝色的开关）！2.请先把准备消化的样品放在消化架上，再端到消化炉上3.请先打开“电源开关”（红开关）4.温度的设定(出厂前已设定为：420度或450度)5.再打开“启动”开关（绿开关）举例：消煮植株：硫酸溶液回流高度应控制在消化管高的三分之二以下，种子等生物试样消煮时，一定要做到加入消化剂后放置4至6个小时，或过夜后才能进行消煮，实在做不到此点时，在消煮过程中，应先将炉温控制在100℃以下，消煮半小时后再升至高温进行消煮，以防消煮过程中的巨沸或飞溅。三、技术指标：型号：SKD—08S2加热方式：红外石英加热管炉孔数量：8孔控制方式:数显设计温度：室温--600℃升温速度：6分钟（400℃空载预热）温度波动：±2℃输入方式：电热偶K输出方式：固态继电器（SSR）电压：AC220V功率：2KW四、特点：1、加热体（模块）采用红外石英管，耐强酸强碱、防爆裂、寿命长2、炉孔温度连续可调，升温速度快，使用范围广3、消化管受热面积大、温差小，样品消化一致性好，热效率高，有利于样品的消煮4、仪器具有过载保护和漏电保护5、采用双开关，电源和加热单独控制，便于安全参数设置，节约能源。6、采用新一代数显控温仪，PID智能控制技术，控温精度高，简单易学五、面板各部分说明1.开关（红）：电源开关2.开关（绿）：加热开关3.温控仪（如下图）XMT908P64段程序控制仪表使用说明仪表由单片机控制，具有热电阻、热电偶、电压、电流等多种信号自由输入，手动自动切换，主控方式除常规两位式外,在传统PID控制算法基础上，结合模糊控制理论创建了新的人工智能调节PID控制算法，在各种不同的系统上，经仪表自整定的参数大多数能得到满意的控制效果，具有无超调，抗扰动性强等特点。程序控制时仪表能按照设定的曲线参数不断地修改设定值（SV），仪表控制测量值（PV）跟踪设定值变化，达到曲线程序控制的目的。一、基本概念程序段：仪表可设置一条多段曲线，用户根据使用要求设置程序段数，曲线程序由斜坡段和平台段组成，64段曲线即具有32个斜坡段和32个平台段。斜坡段：在执行斜坡段时按照斜率不断计算出变化的设定值。如斜坡段的起始点测量值低于目标值，设定值按斜率增大（按斜率升温）。如斜坡段的起始点测量值高于目标值，设定值按斜率减少（按斜率降温）。平台段：在平台段设定值不变化，但仪表内的计时器工作，当计时时间达到平台段时间时，平台段结束。二、主要技术指标1基本误差：≤±%±1个字2冷端补偿误差：≤±2.0℃3采样周期：秒4控制周期：继电器输出与阀位控制时的控制周期为2～120秒可调，其它为2秒。5报警输出回差（不灵敏区）：或56继电器触点输出：AC250V/7A（阻性负载）或AC250V/0.3A(感性负载)7驱动可控硅脉冲输出：幅度≥3V，宽度≥50μS的过零或移相触发脉冲（共阴）8驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V9连续PID调节模拟量输出：0～10mA(负载500±200Ω),4～20mA(负载250±100Ω),或0～5V(负载≥100kΩ),1～5V(负载≥100kΩ)10电源：AC90V～242V（开关电源）,50/60Hz，或其它特殊定货10工作环境：温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所三、面板示意（参考）四、参数代码及符号（仪表根据设置只开放表中相对应的参数项）序号符号名称设置范围说明出厂值0SP温度给定值(由P-SL、P-SH决定)－第一设置区1AL-1第一报警同上;偏差范围为±测量值大于AL-1值时仪表将产生上限报警。测量值小于ALM1-Hy(固定值时，仪表将解除上限报警2AL-2第二报警同上测量值小于AL-1值时仪表将产生上限报警。测量值大于ALM2＋Hy(固定值时，仪表将解除上限报警3Pb传感器误差修正0～±当测量传感器引起误差时，可以用此值修正4P速率参数1～9999P值类似常规PID调节器的比例带,但变化相反,P值越大,比例、微分的作用成正比增强,P值越小,比例、微分的作用相应...
