沥青面层施工方案滨河路教材VIP免费

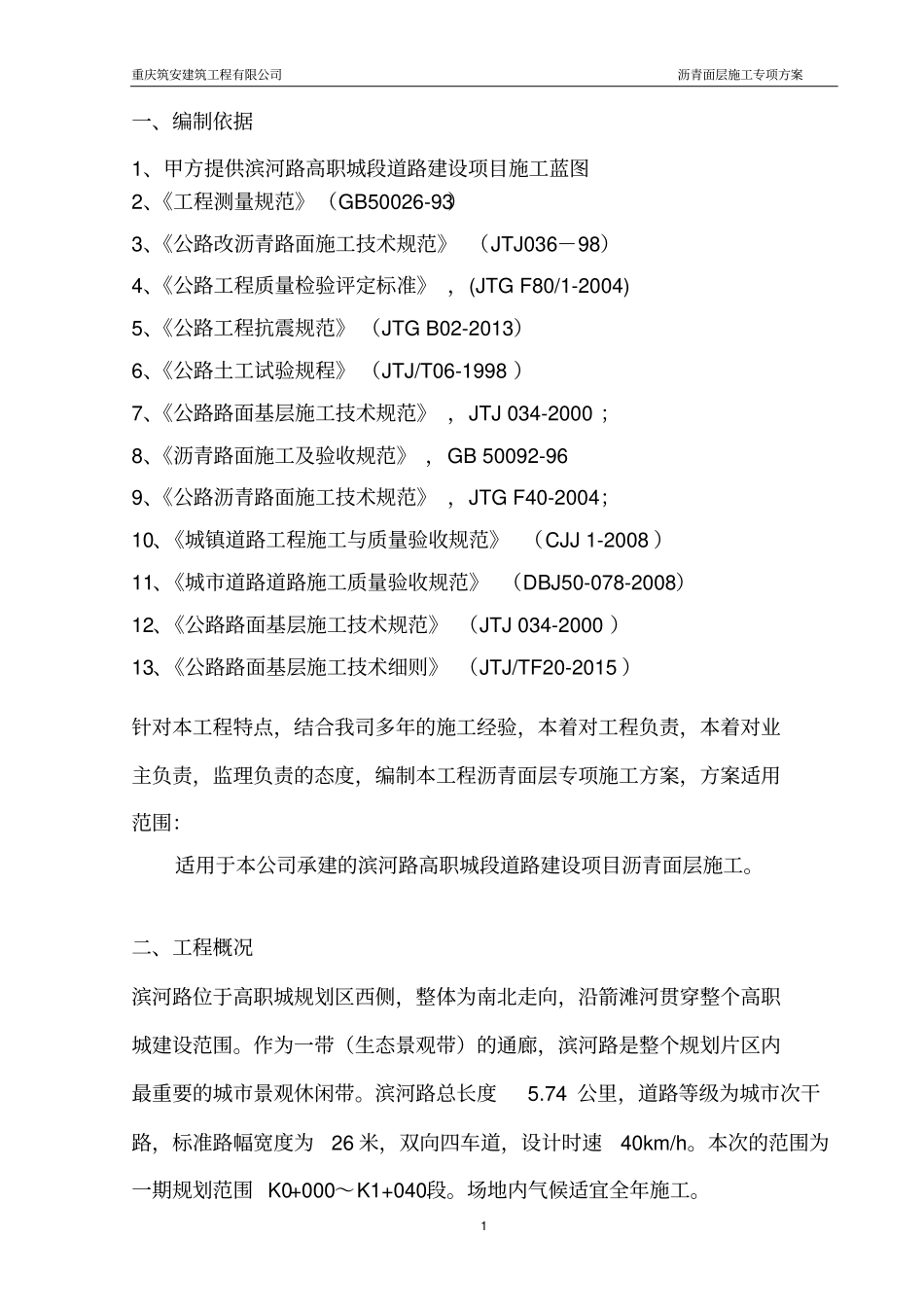

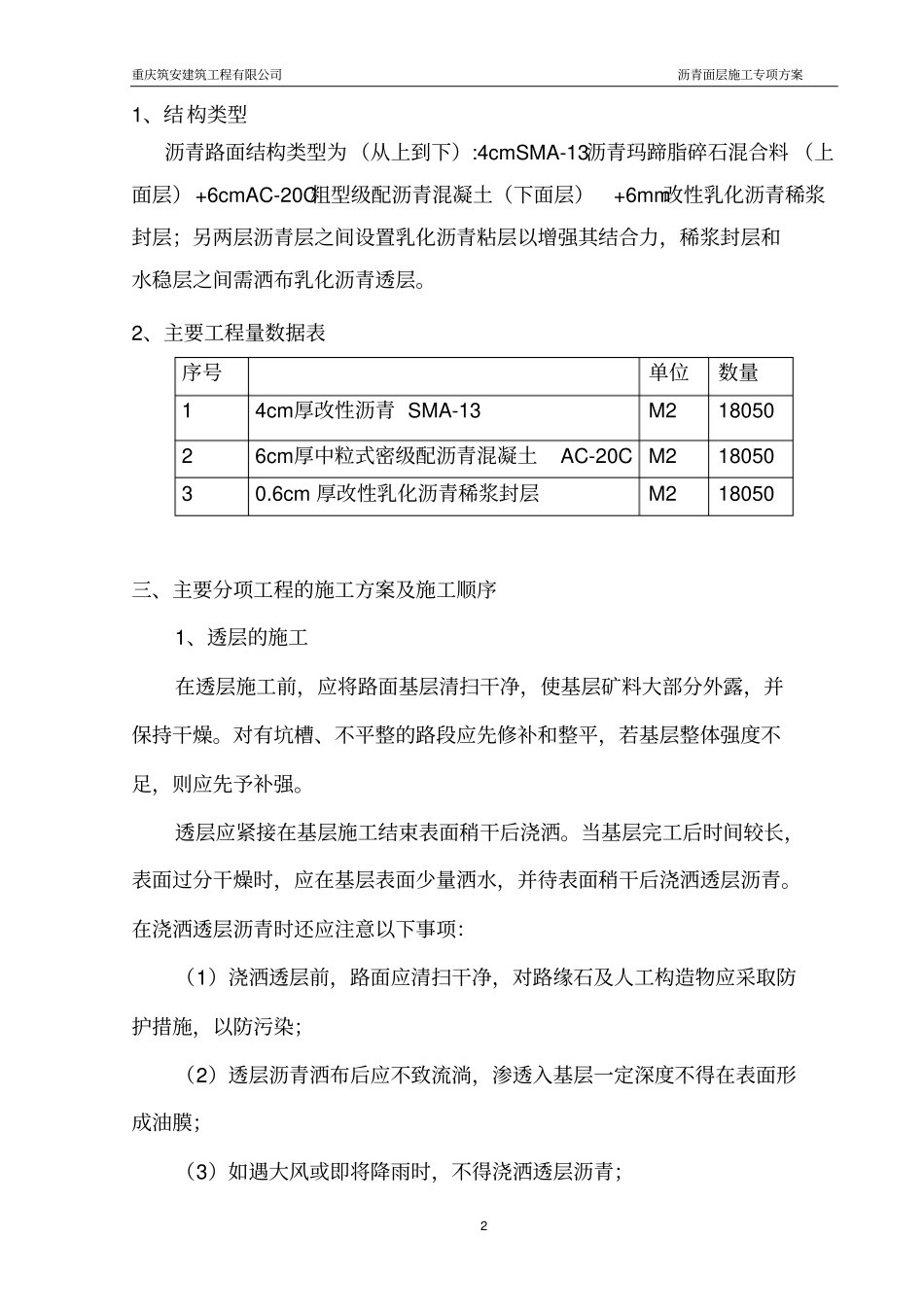

重庆筑安建筑工程有限公司沥青面层施工专项方案1一、编制依据1、甲方提供滨河路高职城段道路建设项目施工蓝图2、《工程测量规范》（GB50026-93）3、《公路改沥青路面施工技术规范》（JTJ036－98）4、《公路工程质量检验评定标准》，(JTGF80/1-2004)5、《公路工程抗震规范》（JTGB02-2013）6、《公路土工试验规程》（JTJ/T06-1998）7、《公路路面基层施工技术规范》，JTJ034-2000；8、《沥青路面施工及验收规范》，GB50092-969、《公路沥青路面施工技术规范》，JTGF40-2004；10、《城镇道路工程施工与质量验收规范》（CJJ1-2008）11、《城市道路道路施工质量验收规范》（DBJ50-078-2008）12、《公路路面基层施工技术规范》（JTJ034-2000）13、《公路路面基层施工技术细则》（JTJ/TF20-2015）针对本工程特点，结合我司多年的施工经验，本着对工程负责，本着对业主负责，监理负责的态度，编制本工程沥青面层专项施工方案，方案适用范围：适用于本公司承建的滨河路高职城段道路建设项目沥青面层施工。二、工程概况滨河路位于高职城规划区西侧，整体为南北走向，沿箭滩河贯穿整个高职城建设范围。作为一带（生态景观带）的通廊，滨河路是整个规划片区内最重要的城市景观休闲带。滨河路总长度5.74公里，道路等级为城市次干路，标准路幅宽度为26米，双向四车道，设计时速40km/h。本次的范围为一期规划范围K0+000～K1+040段。场地内气候适宜全年施工。重庆筑安建筑工程有限公司沥青面层施工专项方案21、结构类型沥青路面结构类型为（从上到下）:4cmSMA-13沥青玛蹄脂碎石混合料（上面层）+6cmAC-20C粗型级配沥青混凝土（下面层）+6mm改性乳化沥青稀浆封层；另两层沥青层之间设置乳化沥青粘层以增强其结合力，稀浆封层和水稳层之间需洒布乳化沥青透层。2、主要工程量数据表序号单位数量14cm厚改性沥青SMA-13M21805026cm厚中粒式密级配沥青混凝土AC-20CM21805030.6cm厚改性乳化沥青稀浆封层M218050三、主要分项工程的施工方案及施工顺序1、透层的施工在透层施工前，应将路面基层清扫干净，使基层矿料大部分外露，并保持干燥。对有坑槽、不平整的路段应先修补和整平，若基层整体强度不足，则应先予补强。透层应紧接在基层施工结束表面稍干后浇洒。当基层完工后时间较长，表面过分干燥时，应在基层表面少量洒水，并待表面稍干后浇洒透层沥青。在浇洒透层沥青时还应注意以下事项：（1）浇洒透层前，路面应清扫干净，对路缘石及人工构造物应采取防护措施，以防污染；（2）透层沥青洒布后应不致流淌，渗透入基层一定深度不得在表面形成油膜；（3）如遇大风或即将降雨时，不得浇洒透层沥青；重庆筑安建筑工程有限公司沥青面层施工专项方案3（4）气温低于10℃时，不宜浇洒透层沥青；（5）应按设计的沥青用量一次浇洒均匀,当有遗漏时,应用人工补洒；（6）浇洒透层沥青后，严禁车辆、行人通过；（7）若局部地方尚有多余的透层沥青未渗入基层时，应予清除再进行下道工序的施工。2、稀浆封层的施工2.1稀浆封层应按下列程序施工：（1）、设备调试、配料；（2）、摊铺车摊铺稀浆混合料；(3)、手工作业修复局部施工缺陷；（4）、初期养护；（5）、下道工序施工。2.2材料控制（1）、乳化沥青采用慢裂型道路用乳化石油沥青BC-1（A级70＃沥青），其技术指标应满足下表要求：乳化沥青技术要求技术指标单位技术要求电荷类型阳离子（＋）1.18mm筛上剩余量%<0.1标准粘度C25，3s8～20恩格粘度E255～30贮存稳定性CH5<5与矿料的粘附性裹覆面≥2/3蒸发残留蒸发残留物含量%≥50(25℃)针入度0.1mm50～150(15℃)延度%≥50重庆筑安建筑工程有限公司沥青面层施工专项方案4物性质溶解度(三氯乙烯)%≥97.5（2）、集料用石灰岩轧制而成，粗集料形状应饱满且接近正方体，石质应洁净、坚硬、粗糙，细集料宜采用洁净的机制砂或石屑，不得使用天然砂，集料的规格与级配要求应满足下表要求。稀浆封层集料的技术指标要求技术指标单位技术要求原石集料压碎值%＜28原石洛杉机磨耗率%＜30集料的坚固性损失%＜12粗集料的吸水率%＜3粗集料的针片状颗粒含量%＜15(D≥9.5mm)；＜20（D＜9.5mm)＜4.75mm集料的砂当量%≥50＜0.075mm水洗法颗粒含...
