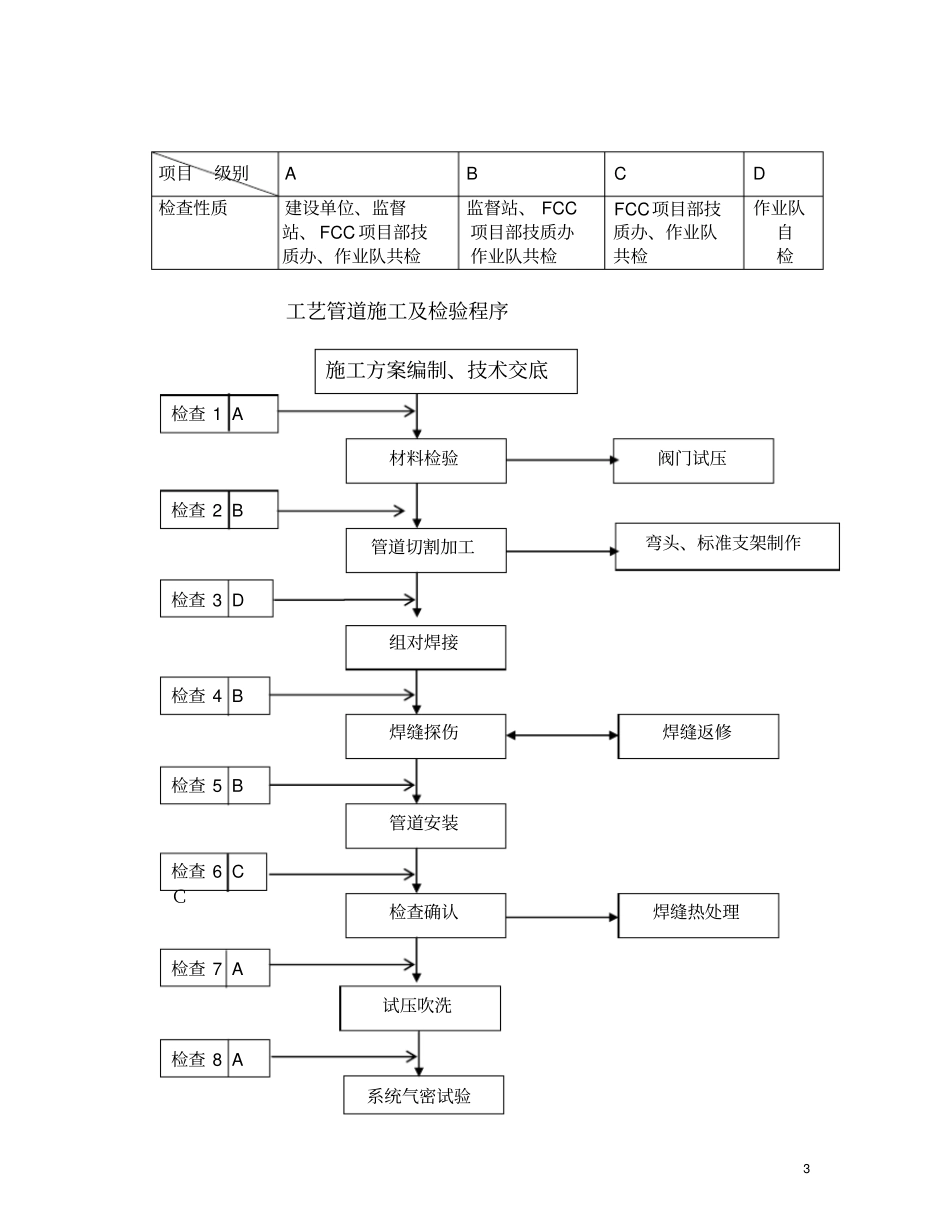

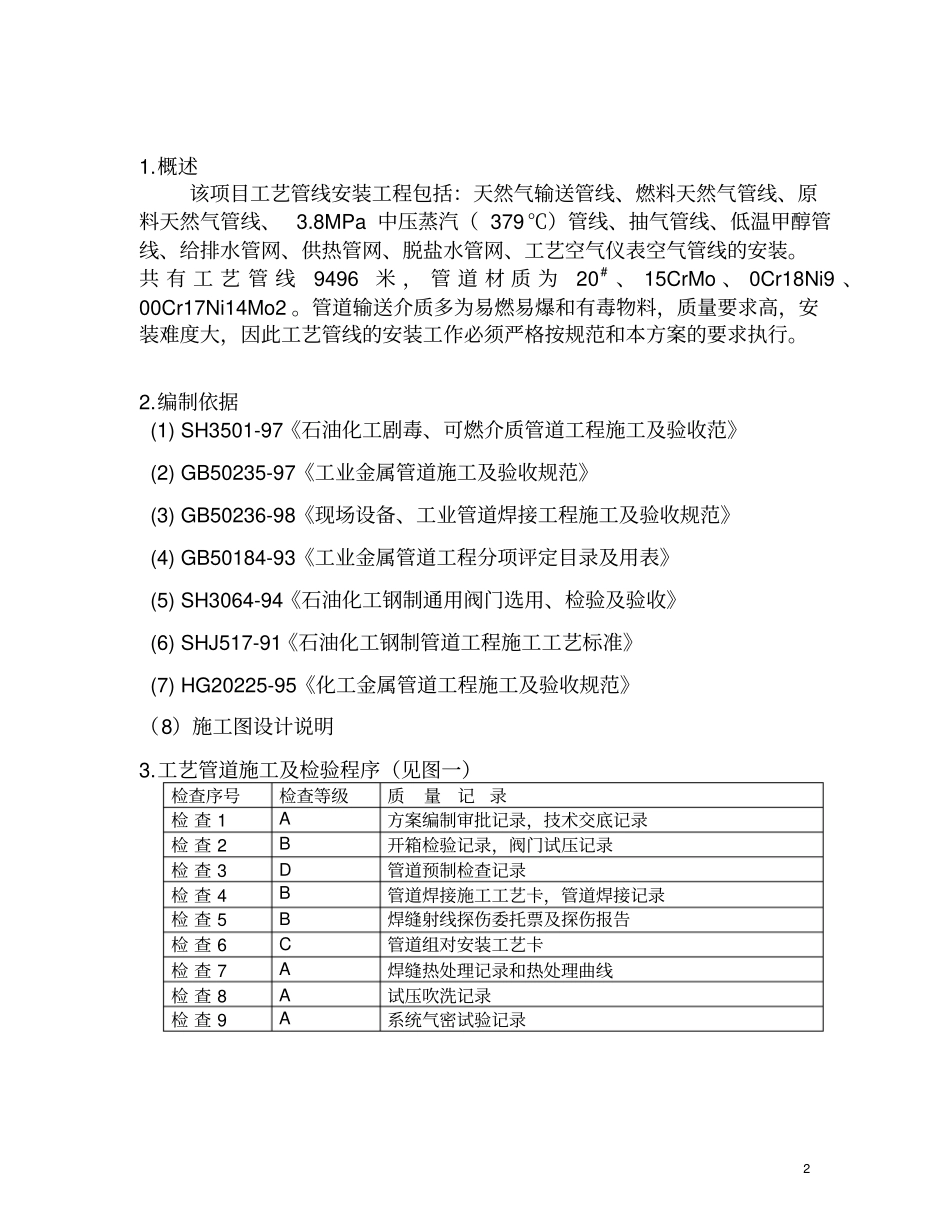

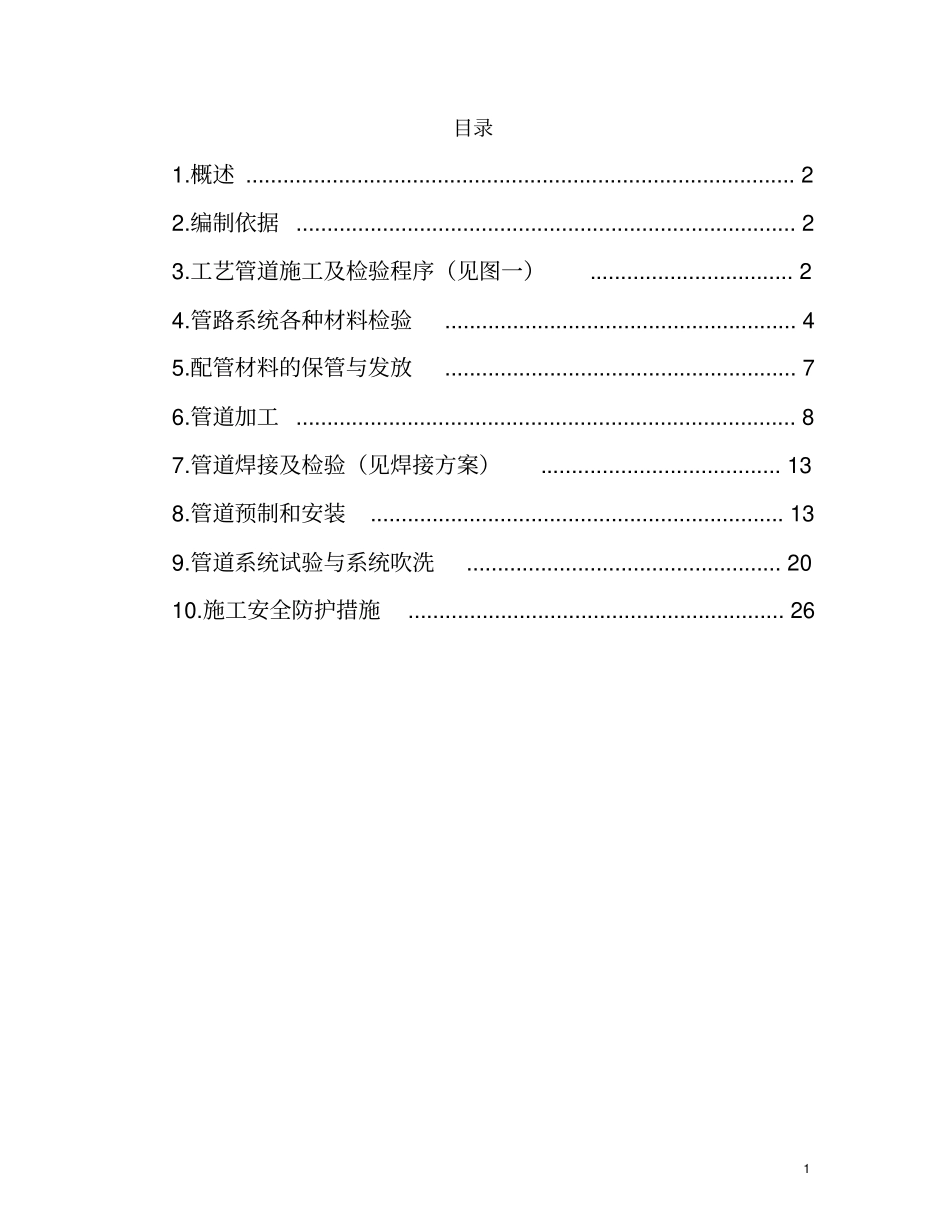

1目录1.概述.........................................................................................22.编制依据.................................................................................23.工艺管道施工及检验程序（见图一）.................................24.管路系统各种材料检验.........................................................45.配管材料的保管与发放.........................................................76.管道加工.................................................................................87.管道焊接及检验（见焊接方案）.......................................138.管道预制和安装...................................................................139.管道系统试验与系统吹洗...................................................2010.施工安全防护措施.............................................................2621.概述该项目工艺管线安装工程包括：天然气输送管线、燃料天然气管线、原料天然气管线、3.8MPa中压蒸汽（379℃）管线、抽气管线、低温甲醇管线、给排水管网、供热管网、脱盐水管网、工艺空气仪表空气管线的安装。共有工艺管线9496米，管道材质为20#、15CrMo、0Cr18Ni9、00Cr17Ni14Mo2。管道输送介质多为易燃易爆和有毒物料，质量要求高，安装难度大，因此工艺管线的安装工作必须严格按规范和本方案的要求执行。2.编制依据(1)SH3501-97《石油化工剧毒、可燃介质管道工程施工及验收范》(2)GB50235-97《工业金属管道施工及验收规范》(3)GB50236-98《现场设备、工业管道焊接工程施工及验收规范》(4)GB50184-93《工业金属管道工程分项评定目录及用表》(5)SH3064-94《石油化工钢制通用阀门选用、检验及验收》(6)SHJ517-91《石油化工钢制管道工程施工工艺标准》(7)HG20225-95《化工金属管道工程施工及验收规范》（8）施工图设计说明3.工艺管道施工及检验程序（见图一）检查序号检查等级质量记录检查1A方案编制审批记录，技术交底记录检查2B开箱检验记录，阀门试压记录检查3D管道预制检查记录检查4B管道焊接施工工艺卡，管道焊接记录检查5B焊缝射线探伤委托票及探伤报告检查6C管道组对安装工艺卡检查7A焊缝热处理记录和热处理曲线检查8A试压吹洗记录检查9A系统气密试验记录3项目级别ABCD检查性质建设单位、监督站、FCC项目部技质办、作业队共检监督站、FCC项目部技质办作业队共检FCC项目部技质办、作业队共检作业队自检工艺管道施工及检验程序弯头、标准支架制作施工方案编制、技术交底材料检验阀门试压管道切割加工组对焊接焊缝探伤焊缝返修管道安装检查确认焊缝热处理试压吹洗系统气密试验检查8A检查7A检查5B检查4B检查3D检查2B检查1A检查6CＣ44.管路系统各种材料检验(1)检验要求1)管子、管道附件、阀门等材料必须有制造厂的质量合格证明书；输送剧毒介质管子的质量证明书中应有超声检测结果。2)管子、管道附件、阀门在使用前按设计要求核对其规格，材质，型号。3)管子、管道附件、阀门在使用前进行外观检查，其表面要求下：a.无裂纹、缩孔、夹渣、折叠、重皮等缺陷。b.没有超过壁厚负偏差的锈蚀及凹陷。c.合金钢管道及管件阀门应有材质标记，并采用光谱分析复验其关键合金成份，对于外观检查有怀疑的应进行化学成份的复验。4）所有管件产品质量等级为Ⅰ级(2)阀门检验1)外观检查a.阀门必须具有出厂合格证和制造厂的铭牌，铭牌上应注明公称压力，公称直径，工作温度和工作介质。b.用于SHA,SHBⅠ,SHBⅡ级管道的阀门，其焊缝、阀盖的铸钢件应要求供货商提供无损检测合格证书。c.铸件应表面平整光滑、无缩孔、毛刺、粘砂、夹砂、裂纹等缺陷。d.锻制加工表面应无夹层、重皮、裂纹、斑疤、缺肩等缺陷。e.阀门的手柄或手轮操作应灵活轻便，开闭时不得有卡阻现象，阀杆的全开和全闭位置应与要求相符合，主要部件不得有严重缺陷。52)阀门试验①下列管道的阀门，应逐个进行壳体压力试验和密封试验。不合格者，不得使用。a.输送剧毒流体`、有毒流体、可燃流体的管道阀门。b.输送设计压力大于1Mpa或设计压力小...
