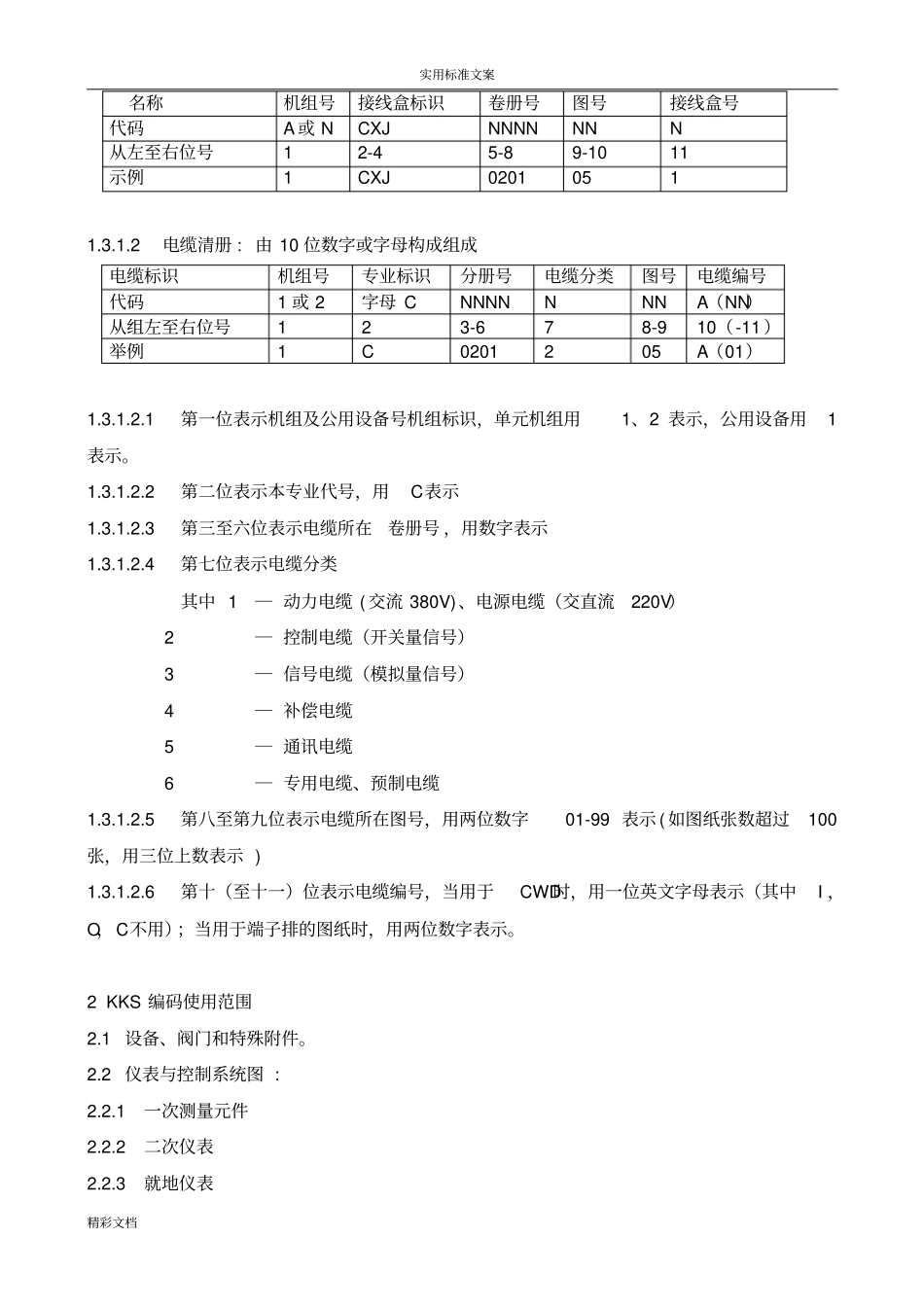

实用标准文案精彩文档KKS编码1.KKS编码表示方法1.1工艺和电气专业表示方法:各系统、设备、管路、阀门、开关、刀闸、系统继电保护以及二次线部分采用发电厂标识系统，即KKS编码。KKS编码除设备外，均由三级共11位字符组成，它们的分级及含义由下表说明。KKS编码分级表分类等级012分类等级名机组系统组设备组标识字符NAAANNAANNN标识字符数据类型数字英文字母数字英文字母数字字段含义解释非电气(含热工)机组号系统或装置代号同一系统里的管路区域、分支或区段代号设备或阀门类别代号同一设备或阀门类别里的序号电气同一系统或装置序号设备或间隔回路代码设备或间隔回路序号示例1LBD60AA0011.2分级表说明1.2.1机组码：按1，2（1号机、2号机）编制，全厂公用系统编入1号机组；1号机、2号机公用系统编入1号机组。1.2.2系统或装置代码：用三位英文字母对系统及装置进行分类标识，详见各专业说明。1.2.3同一系统里的管路区域、分支或区段代号(系统或装置序号)：用两位数字对系统分为子系统序号，子系统的序号一般指定为10,20,30⋯⋯，对于子系统内的分支则以11，12，13⋯⋯顺序加以区分和识别。子系统的序号也可用顺序号01，02，03⋯⋯来区分。1.2.4设备或阀门类别代号(设备或间隔回路代码)：用两位英文字母对设备及间隔进行分类标识，详见附件。1.2.5同一设备或阀门类别里的序号(设备或间隔回路序号)：用三位数字来标识设备或间隔回路序号。1.2.6用英文大写字母Ａ、Ｂ、Ｃ顺序或数字１、２、３顺序加以标识，但“Ｉ”和“Ｏ”两字母不用，避免混淆。1.3特殊规定1.3.1热工专业1.3.1.1接线盒标识:用十一位字符组成实用标准文案精彩文档名称机组号接线盒标识卷册号图号接线盒号代码A或NCXJNNNNNNN从左至右位号12-45-89-1011示例1CXJ02010511.3.1.2电缆清册:由10位数字或字母构成组成电缆标识机组号专业标识分册号电缆分类图号电缆编号代码1或2字母CNNNNNNNA（NN）从组左至右位号123-678-910（-11）举例1C0201205A（01）1.3.1.2.1第一位表示机组及公用设备号机组标识，单元机组用1、2表示，公用设备用1表示。1.3.1.2.2第二位表示本专业代号，用C表示1.3.1.2.3第三至六位表示电缆所在卷册号，用数字表示1.3.1.2.4第七位表示电缆分类其中1─动力电缆(交流380V)、电源电缆（交直流220V）2─控制电缆（开关量信号）3─信号电缆（模拟量信号）4─补偿电缆5─通讯电缆6─专用电缆、预制电缆1.3.1.2.5第八至第九位表示电缆所在图号，用两位数字01-99表示(如图纸张数超过100张，用三位上数表示)1.3.1.2.6第十（至十一）位表示电缆编号，当用于CWD时，用一位英文字母表示（其中I，O，C不用）；当用于端子排的图纸时，用两位数字表示。2KKS编码使用范围2.1设备、阀门和特殊附件。2.2仪表与控制系统图:2.2.1一次测量元件2.2.2二次仪表2.2.3就地仪表实用标准文案精彩文档2.2.4ON-OFF气动门、气动逆止阀、气动调节阀的电磁阀2.2.5其他仪表控制设备2.3热控布置图:2.3.1单元机组集中控制室及电子设备间平面布置图(对辅助车间控制室可参考执行)，主要标识如下内容：控制室内布置的所有控制盘、台、柜、CRT操作员站、打印机电子设备间布置的所有控制盘、台、柜工程师室布置的所有控制设备2.3.2热控控制盘、台、柜正面布置图，主要标识控制盘、台、柜正面布置的所有仪表和控制设备。2.3.3热控就地设备布置图，主要标识就地控制盘、箱、柜等2.4热控控制接线图，主要标识控制设备、一次测量元件、控制盘、箱、柜、配电箱、接线盒、电缆等2.5电缆清册2.6仪表导管2.7I/O清册2.8电气一次、二次、厂用系统及设备。具体包括以下部分：电气主接线；厂用原理接线；中、低压厂用电配置接线；发电机励磁系统；控制系统；保护配置系统；直流系统；保安电源；UPS；照明系统；通信系统以及各系统中的设备标识编码，编码层到设备。编码以各系统标识编码索引表为准。电缆敷设图中以土建结构及建筑专业的位置标识类型为主，厂用二次、主二次控制接线及保护接线图中均不采用KKS编码，但其中的系统图、配置图、布置安装图等需采用KKS编码。具体各部分编码细则如下：2.8.1主接线中发电机、变压器、断路器、隔离开关、PT、CT、LA、包...
