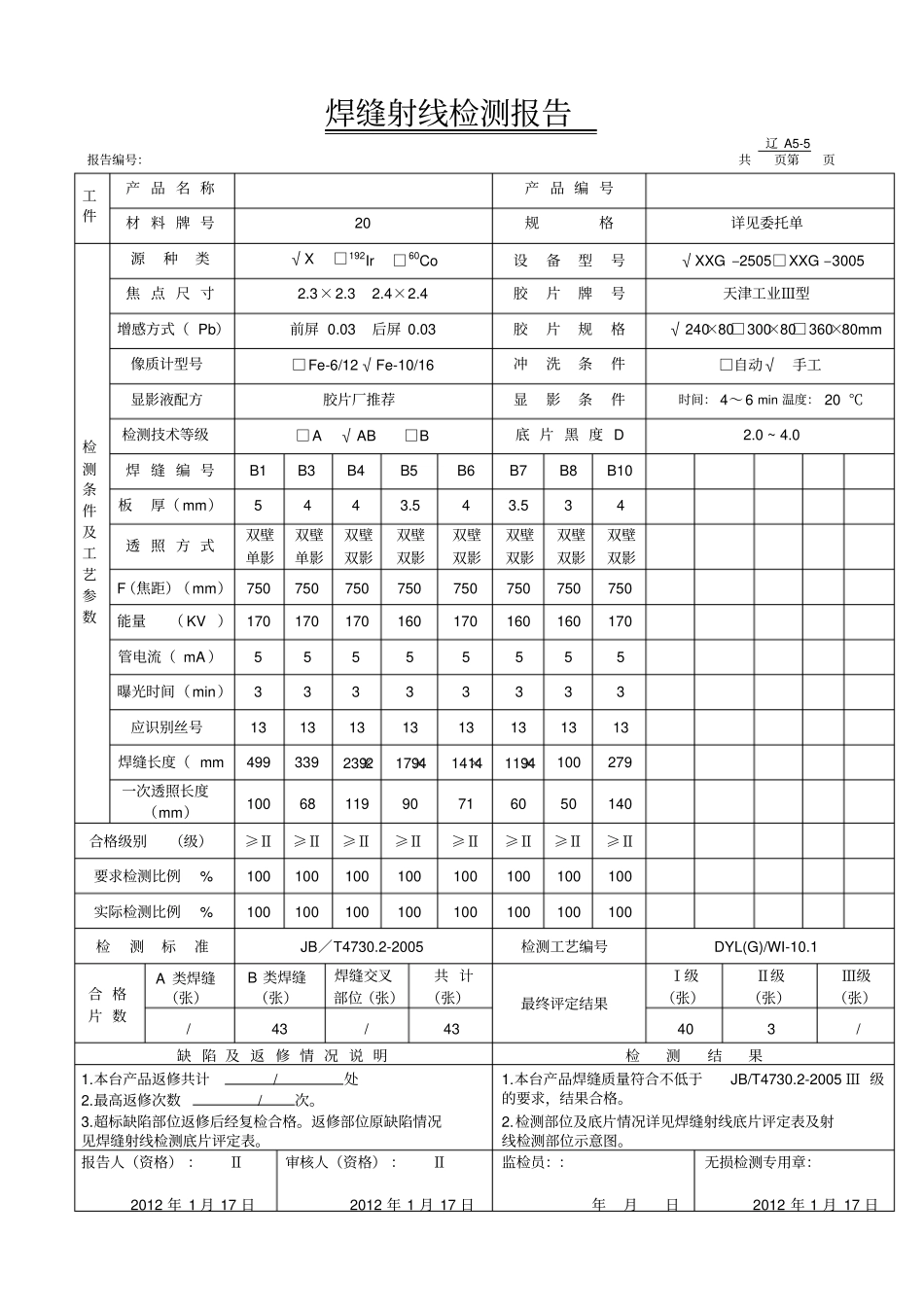

焊缝射线检测报告辽A5-5报告编号：共页第页工件产品名称产品编号材料牌号20规格详见委托单检测条件及工艺参数源种类√X□192Ir□60Co设备型号√XXG–2505□XXG–3005焦点尺寸2
4胶片牌号天津工业Ⅲ型增感方式（Pb）前屏0
03胶片规格√240×80□300×80□360×80mm像质计型号□Fe-6/12√Fe-10/16冲洗条件□自动√手工显影液配方胶片厂推荐显影条件时间：4～6min温度：20℃检测技术等级□A√AB□B底片黑度D2
0焊缝编号B1B3B4B5B6B7B8B10板厚（mm）5443
534透照方式双壁单影双壁单影双壁双影双壁双影双壁双影双壁双影双壁双影双壁双影F（焦距）（mm）750750750750750750750750能量（KV）170170170160170160160170管电流（mA）55555555曝光时间（min）33333333应识别丝号1313131313131313焊缝长度（mm499339239×2179×4141×4119×4100279一次透照长度（mm）1006811990716050140合格级别（级）≥Ⅱ≥Ⅱ≥Ⅱ≥Ⅱ≥Ⅱ≥Ⅱ≥Ⅱ≥Ⅱ要求检测比例%100100100100100100100100实际检测比例%100100100100100100100100检测标准JB／T4730
2-2005检测工艺编号DYL(G)/WI-10
1合格片数A类焊缝（张）B类焊缝（张）焊缝交叉部位（张）共计（张）最终评定结果Ⅰ级（张）Ⅱ级（张）Ⅲ级（张）/43/43403/缺陷及返修情况说明检测结果1
本台产品返修共计/处2
最高返修次数/次
超标缺陷部位返修后经复检合格

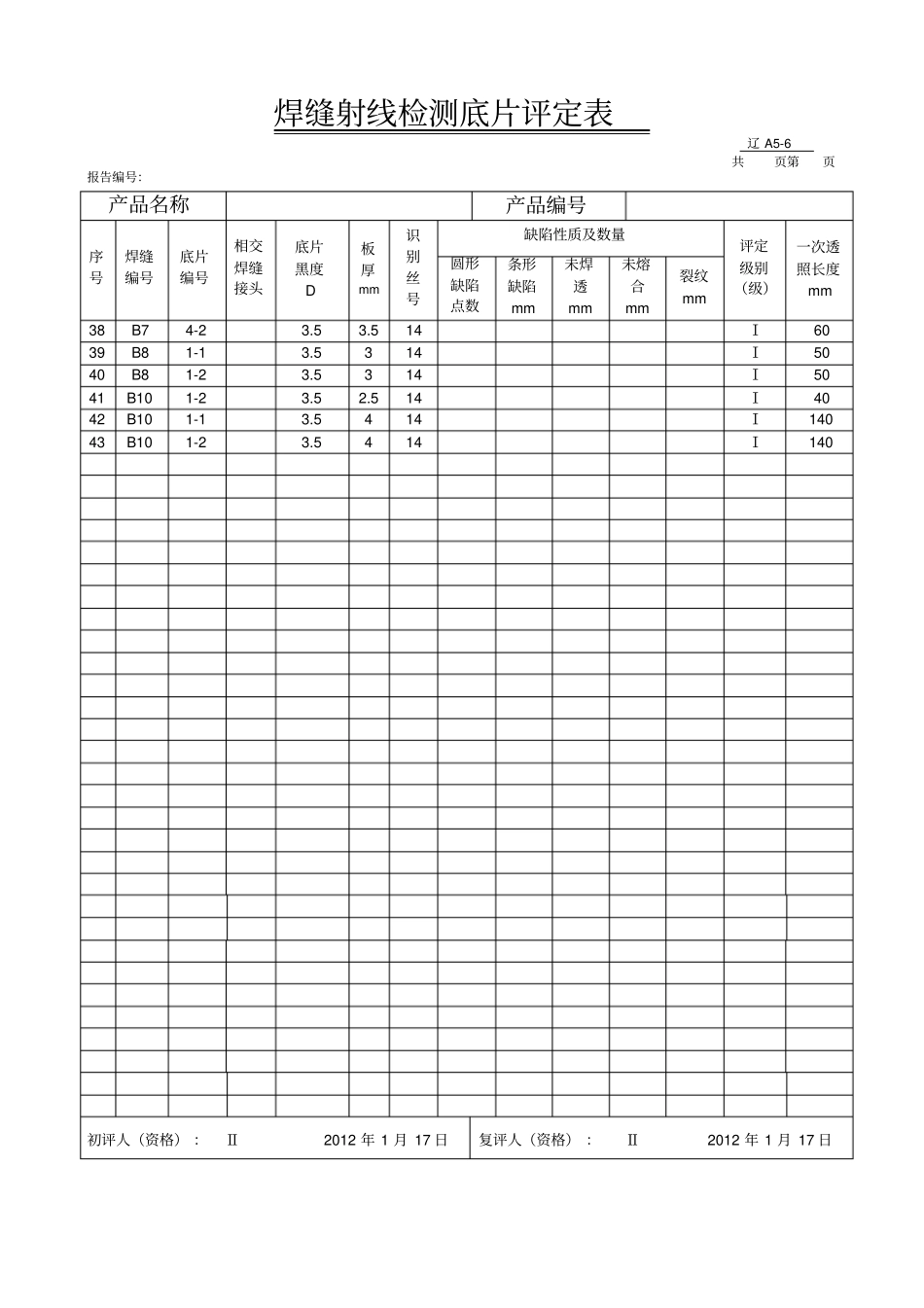

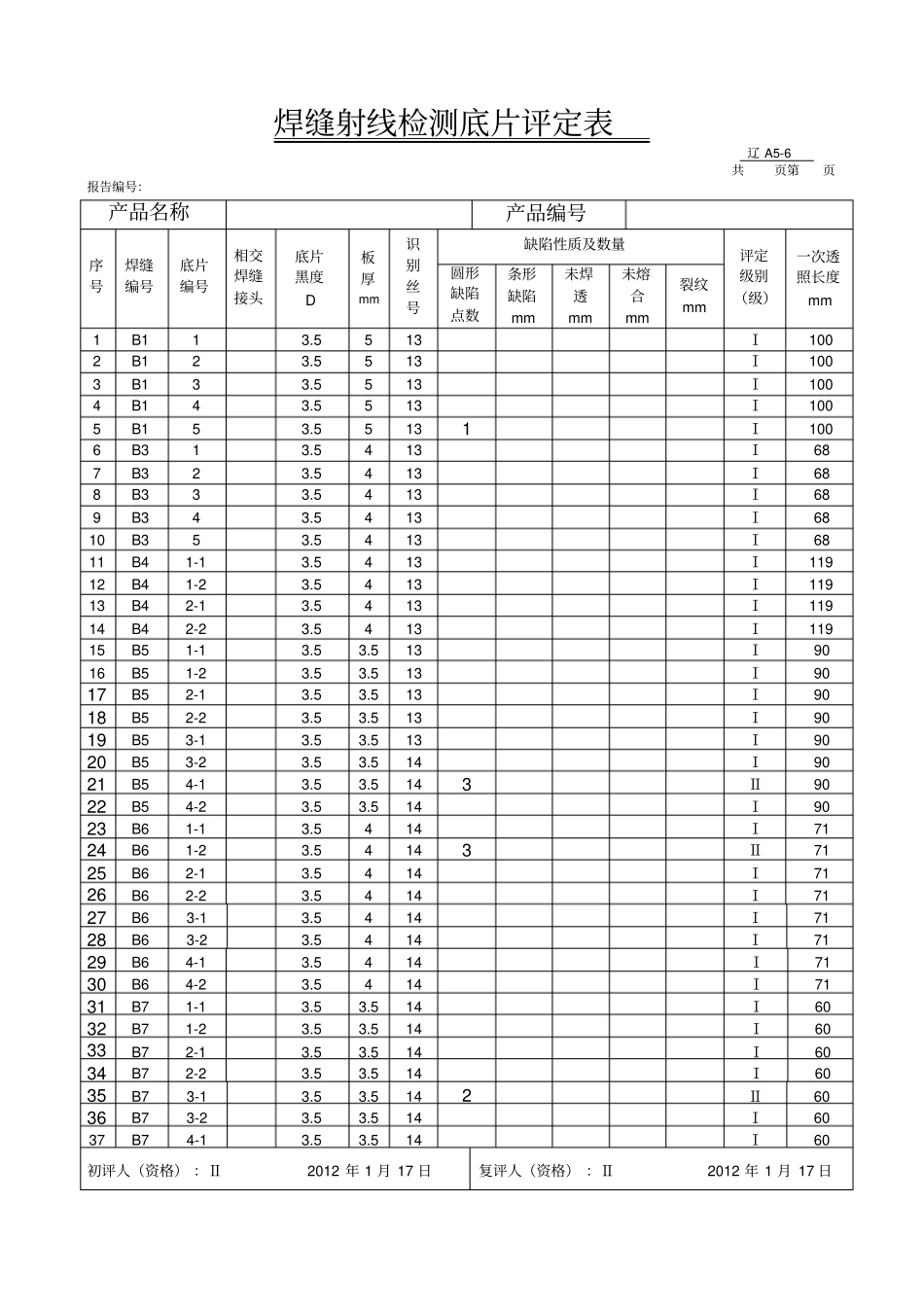

返修部位原缺陷情况见焊缝射线检测底片评定表
本台产品焊缝质量符合不低于JB/T4730
