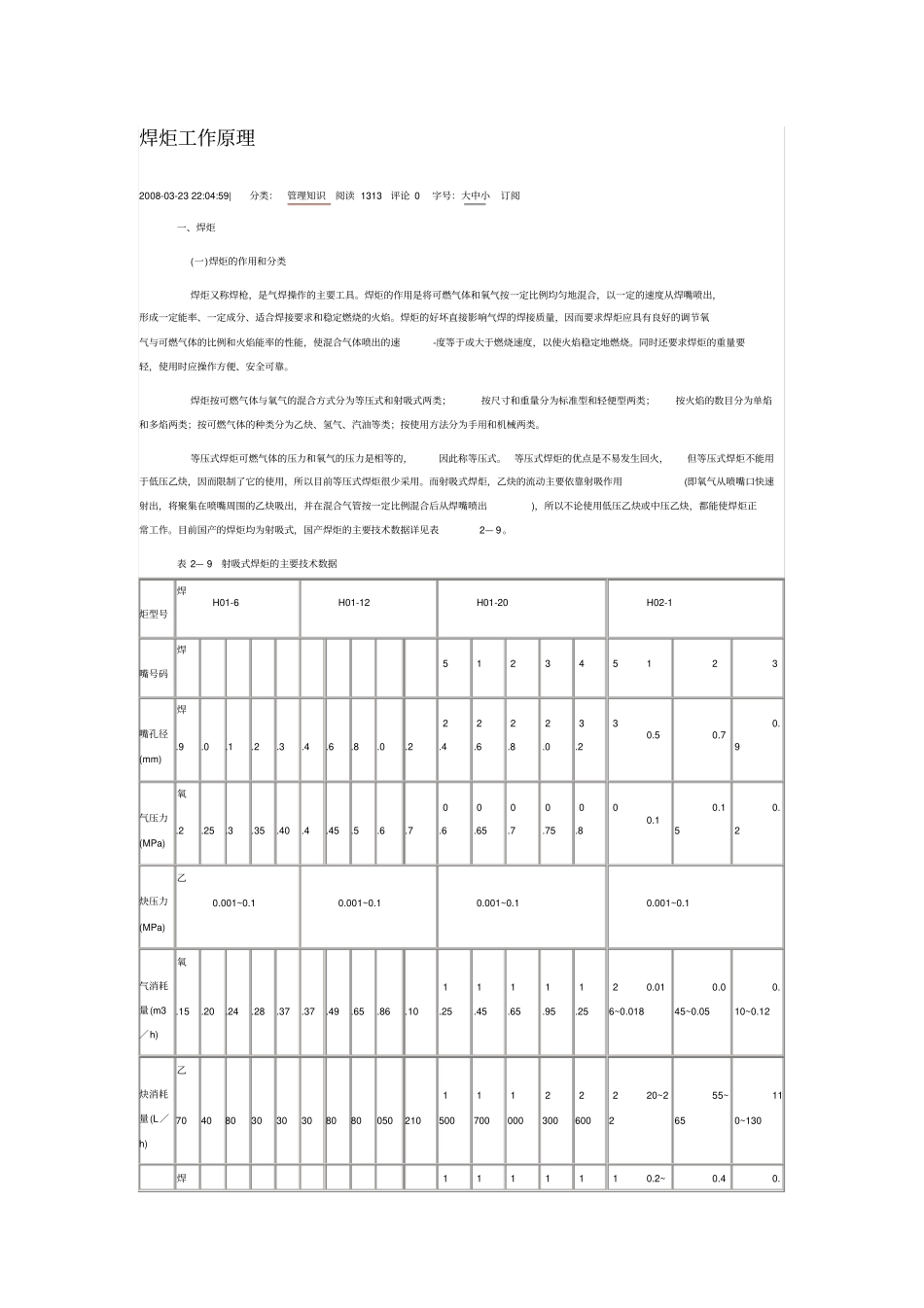

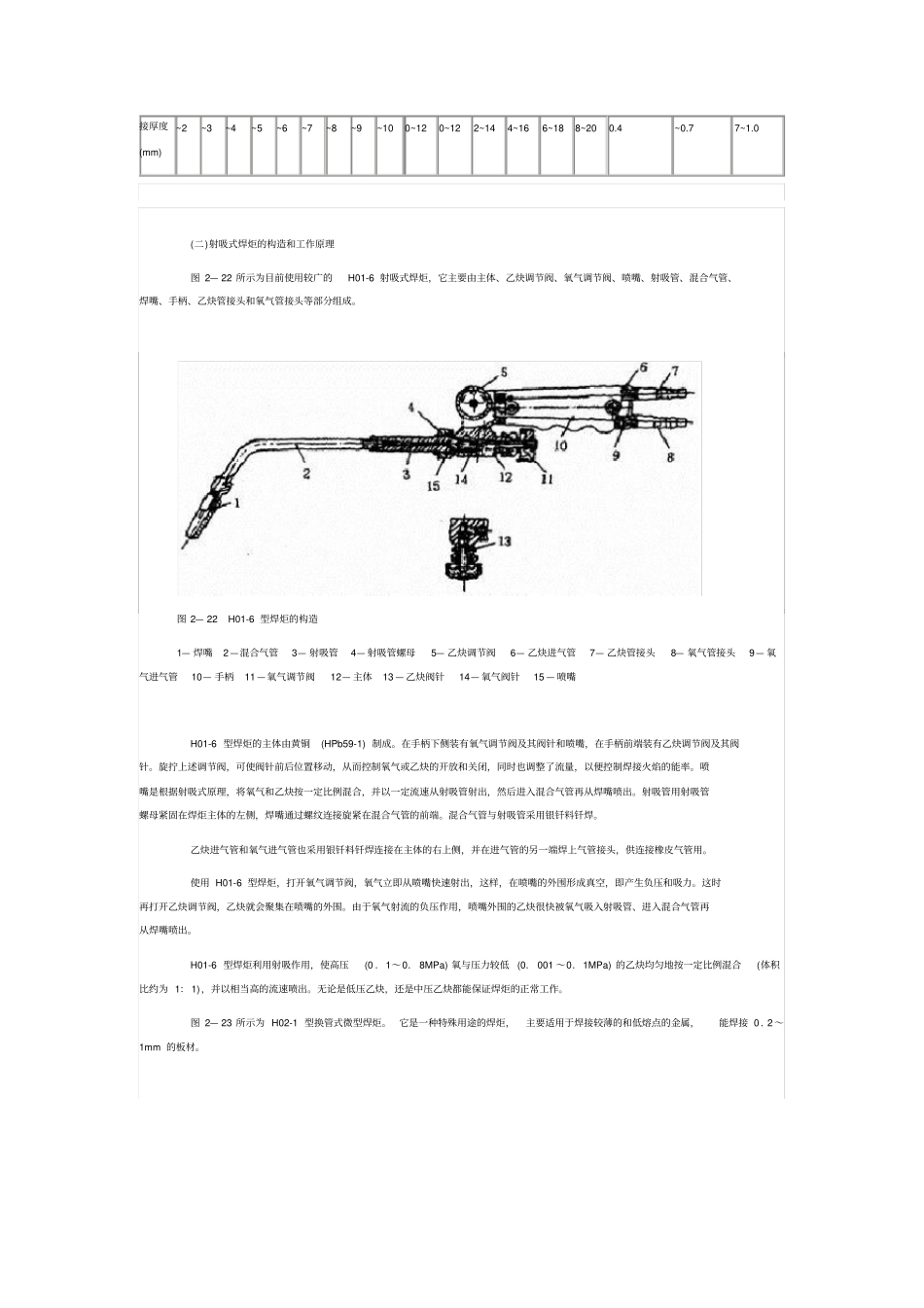

焊炬工作原理2008-03-2322:04:59|分类：管理知识阅读1313评论0字号：大中小订阅一、焊炬(一)焊炬的作用和分类焊炬又称焊枪，是气焊操作的主要工具。焊炬的作用是将可燃气体和氧气按一定比例均匀地混合，以一定的速度从焊嘴喷出，形成一定能率、一定成分、适合焊接要求和稳定燃烧的火焰。焊炬的好坏直接影响气焊的焊接质量，因而要求焊炬应具有良好的调节氧气与可燃气体的比例和火焰能率的性能，使混合气体喷出的速-度等于或大于燃烧速度，以使火焰稳定地燃烧。同时还要求焊炬的重量要轻，使用时应操作方便、安全可靠。焊炬按可燃气体与氧气的混合方式分为等压式和射吸式两类；按尺寸和重量分为标准型和轻便型两类；按火焰的数目分为单焰和多焰两类；按可燃气体的种类分为乙炔、氢气、汽油等类；按使用方法分为手用和机械两类。等压式焊炬可燃气体的压力和氧气的压力是相等的，因此称等压式。等压式焊炬的优点是不易发生回火，但等压式焊炬不能用于低压乙炔，因而限制了它的使用，所以目前等压式焊炬很少采用。而射吸式焊炬，乙炔的流动主要依靠射吸作用(即氧气从喷嘴口快速射出，将聚集在喷嘴周围的乙炔吸出，并在混合气管按一定比例混合后从焊嘴喷出)，所以不论使用低压乙炔或中压乙炔，都能使焊炬正常工作。目前国产的焊炬均为射吸式，国产焊炬的主要技术数据详见表2—9。表2—9射吸式焊炬的主要技术数据焊炬型号H01-6H01-12H01-20H02-1焊嘴号码512345123焊嘴孔径(mm).9.0.1.2.3.4.6.8.02.22.42.62.83.03.20.50.70.9氧气压力(MPa).2.25.3.35.40.4.45.5.60.70.60.650.70.750.80.10.150.2乙炔压力(MPa)0.001~0.10.001~0.10.001~0.10.001~0.1氧气消耗量(m3／h).15.20.24.28.37.37.49.65.861.101.251.451.651.952.250.016~0.0180.045~0.050.10~0.12乙炔消耗量(L／h)704080303030808005012101500170020002300260020~2255~65110~130焊1111110.2~0.40.接厚度(mm)~2~3~4~5~6~7~8~9~100~120~122~144~166~188~200.4~0.77~1.0(二)射吸式焊炬的构造和工作原理图2—22所示为目前使用较广的H01-6射吸式焊炬，它主要由主体、乙炔调节阀、氧气调节阀、喷嘴、射吸管、混合气管、焊嘴、手柄、乙炔管接头和氧气管接头等部分组成。图2—22H01-6型焊炬的构造1—焊嘴2—混合气管3—射吸管4—射吸管螺母5—乙炔调节阀6—乙炔进气管7—乙炔管接头8—氧气管接头9—氧气进气管10—手柄11—氧气调节阀12—主体13—乙炔阀针14—氧气阀针15—喷嘴H01-6型焊炬的主体由黄铜(HPb59-1)制成。在手柄下侧装有氧气调节阀及其阀针和喷嘴，在手柄前端装有乙炔调节阀及其阀针。旋拧上述调节阀，可使阀针前后位置移动，从而控制氧气或乙炔的开放和关闭，同时也调整了流量，以便控制焊接火焰的能率。喷嘴是根据射吸式原理，将氧气和乙炔按一定比例混合，并以一定流速从射吸管射出，然后进入混合气管再从焊嘴喷出。射吸管用射吸管螺母紧固在焊炬主体的左侧，焊嘴通过螺纹连接旋紧在混合气管的前端。混合气管与射吸管采用银钎料钎焊。乙炔进气管和氧气进气管也采用银钎料钎焊连接在主体的右上侧，并在进气管的另一端焊上气管接头，供连接橡皮气管用。使用H01-6型焊炬，打开氧气调节阀，氧气立即从喷嘴快速射出，这样，在喷嘴的外围形成真空，即产生负压和吸力。这时再打开乙炔调节阀，乙炔就会聚集在喷嘴的外围。由于氧气射流的负压作用，喷嘴外围的乙炔很快被氧气吸入射吸管、进入混合气管再从焊嘴喷出。H01-6型焊炬利用射吸作用，使高压(0．1～0．8MPa)氧与压力较低(0．001～0．1MPa)的乙炔均匀地按一定比例混合(体积比约为1：1)，并以相当高的流速喷出。无论是低压乙炔，还是中压乙炔都能保证焊炬的正常工作。图2—23所示为H02-1型换管式微型焊炬。它是一种特殊用途的焊炬，主要适用于焊接较薄的和低熔点的金属，能焊接0．2～1mm的板材。图2—23H02-1型换管式微型焊炬的构造1—换管2—混合气管3—射吸管4—喷嘴5—射吸管螺母6—氧气调节阀7—手捏管8—氧气管接头9—乙炔管接头10—乙炔调节阀11—乙炔阀针12—主体13—氧气阀针H02-1型换管式微型焊炬的构造和工作原理基本上和H01-6型焊炬相同，主要区别是采用换管形式来更换...
