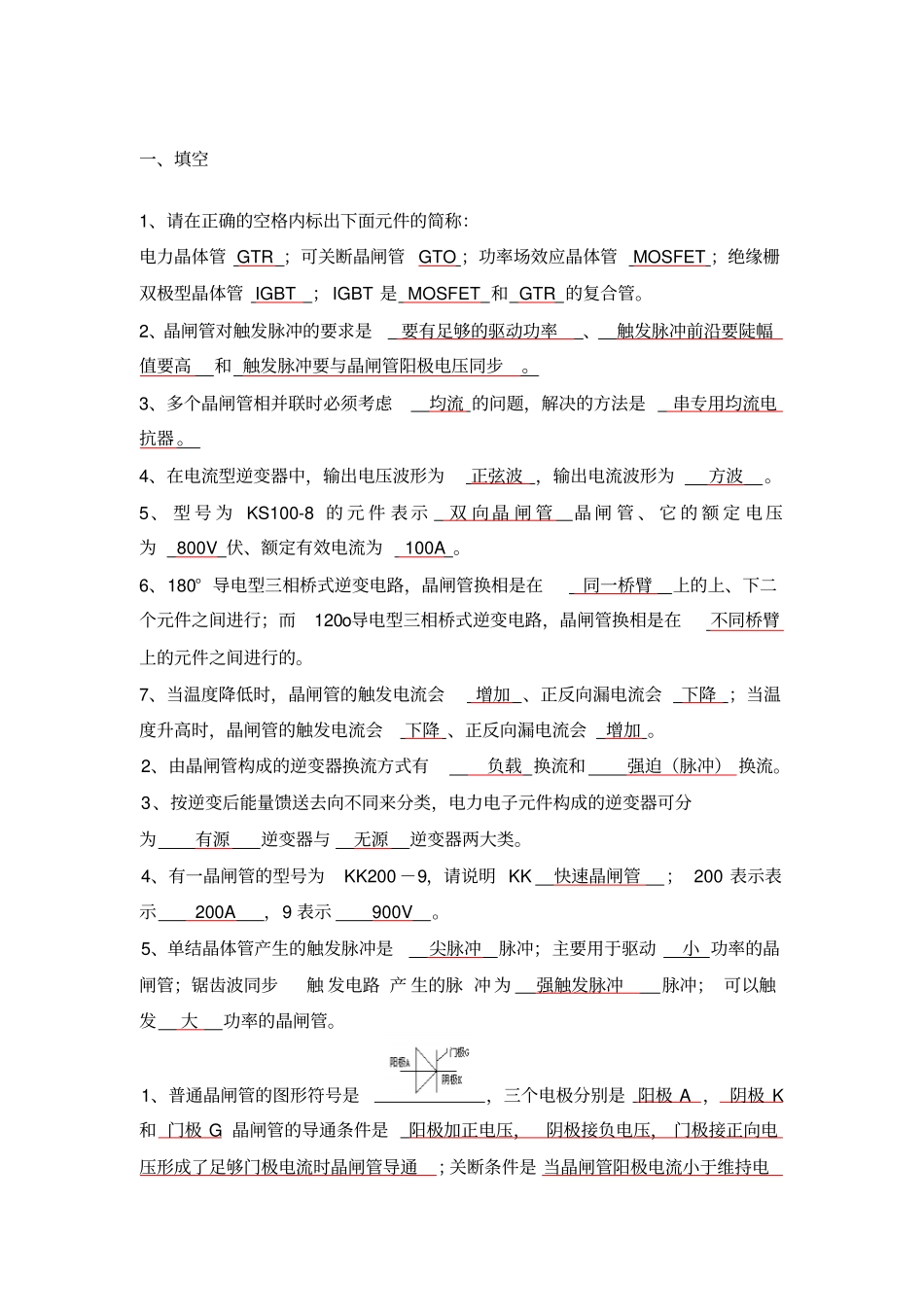

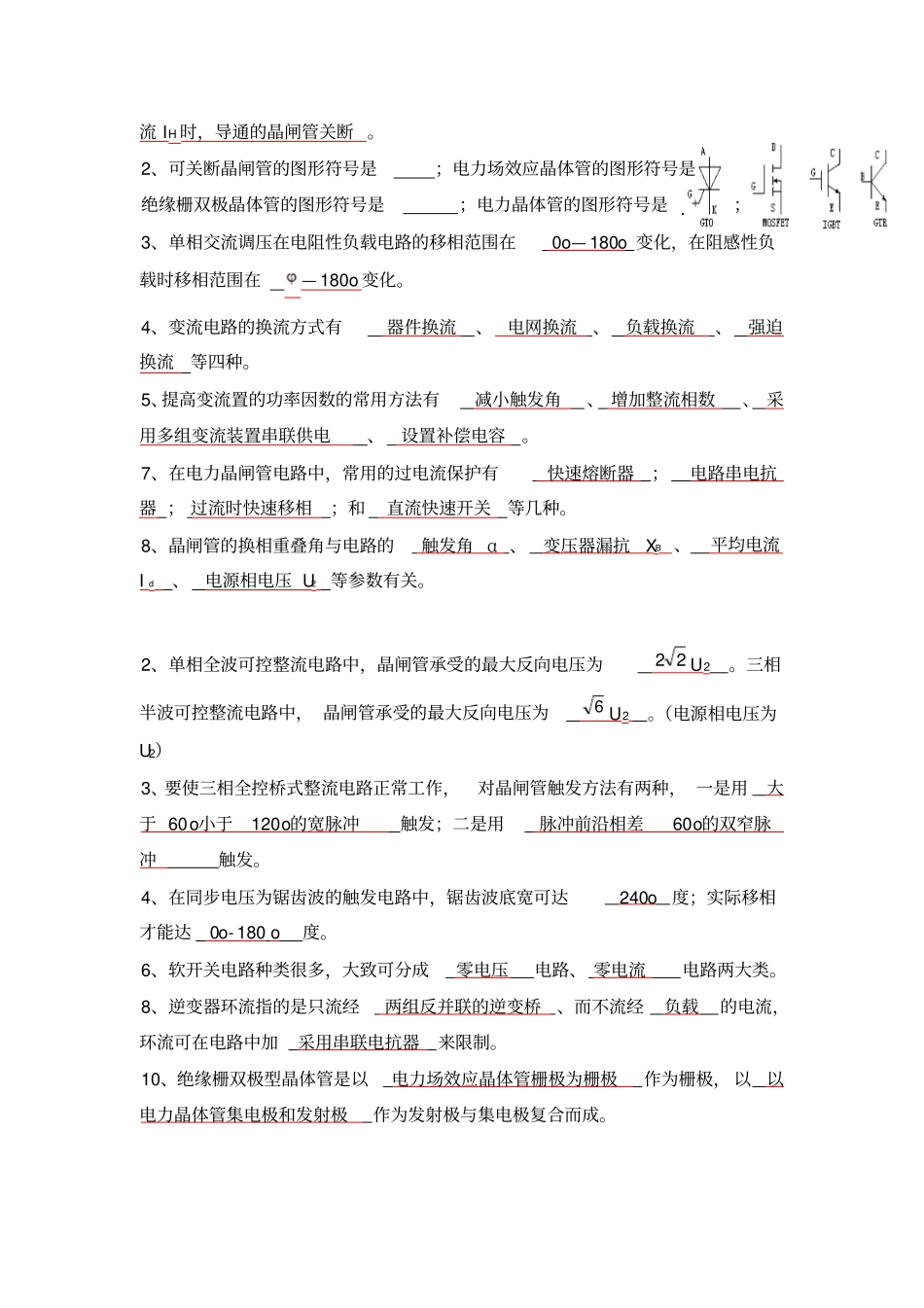

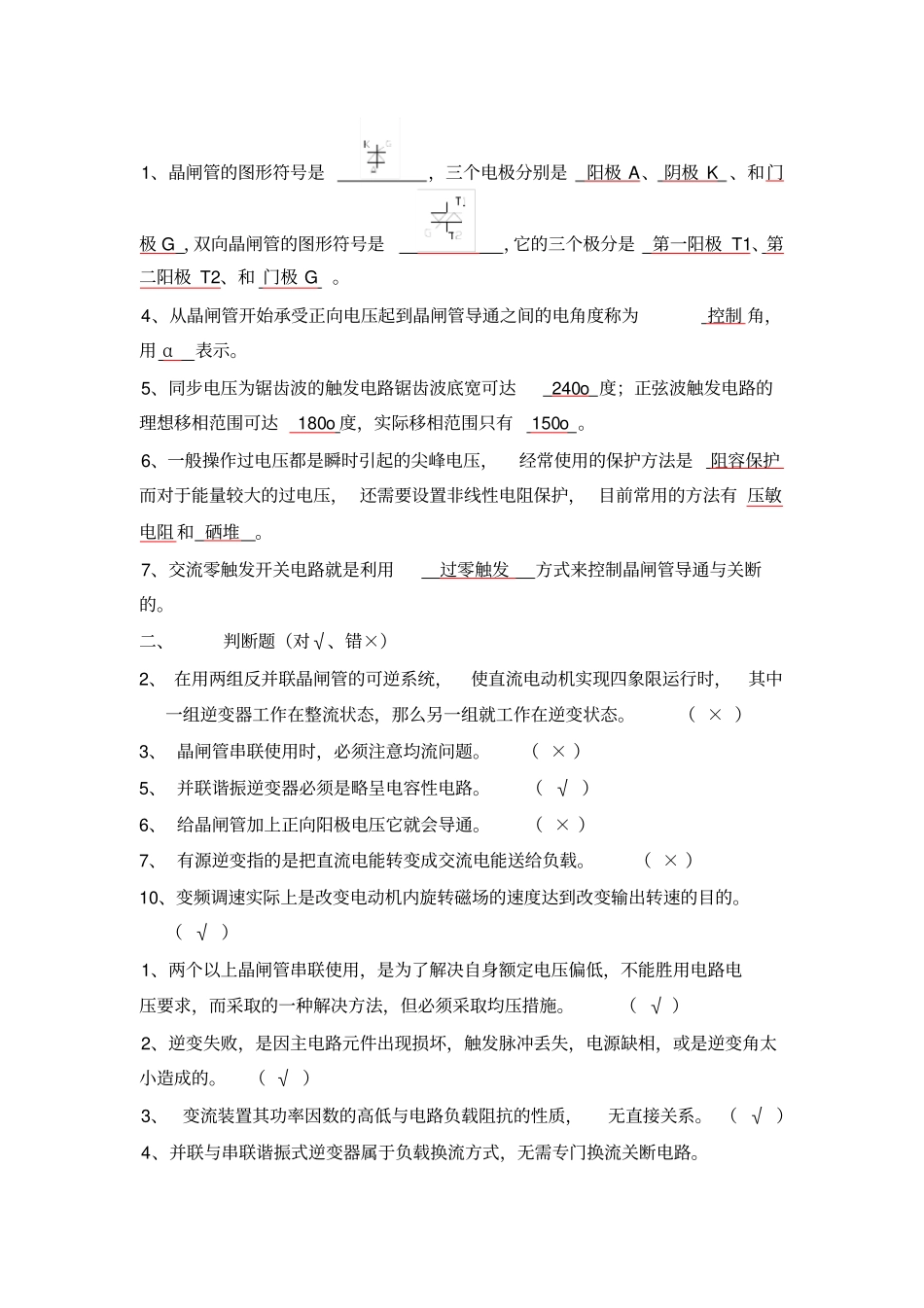

一、填空1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET和GTR的复合管。2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。2、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为有源逆变器与无源逆变器两大类。4、有一晶闸管的型号为KK200－9，请说明KK快速晶闸管；200表示表示200A，9表示900V。5、单结晶体管产生的触发脉冲是尖脉冲脉冲；主要用于驱动小功率的晶闸管；锯齿波同步触发电路产生的脉冲为强触发脉冲脉冲；可以触发大功率的晶闸管。1、普通晶闸管的图形符号是，三个电极分别是阳极A，阴极K和门极G晶闸管的导通条件是阳极加正电压，阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通；关断条件是当晶闸管阳极电流小于维持电流IH时，导通的晶闸管关断。2、可关断晶闸管的图形符号是；电力场效应晶体管的图形符号是绝缘栅双极晶体管的图形符号是；电力晶体管的图形符号是；3、单相交流调压在电阻性负载电路的移相范围在0o—180o变化，在阻感性负载时移相范围在—180o变化。4、变流电路的换流方式有器件换流、电网换流、负载换流、强迫换流等四种。5、提高变流置的功率因数的常用方法有减小触发角、增加整流相数、采用多组变流装置串联供电、设置补偿电容。7、在电力晶闸管电路中，常用的过电流保护有快速熔断器；电路串电抗器；过流时快速移相；和直流快速开关等几种。8、晶闸管的换相重叠角与电路的触发角α、变压器漏抗XB、平均电流Id、电源相电压U2等参数有关。2、单相全波可控整流电路中，晶闸管承受的最大反向电压为22U2。三相半波可控整流电路中，晶闸管承受的最大反向电压为6U2。（电源相电压为U2）3、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用大于60o小于120o的宽脉冲触发；二是用脉冲前沿相差60o的双窄脉冲触发。4、在同步电压为锯齿波的触发电路中，锯齿波底宽可达240o度；实际移相才能达0o-180o度。6、软开关电路种类很多，大致可分成零电压电路、零电流电路两大类。8、逆变器环流指的是只流经两组反并联的逆变桥、而不流经负载的电流，环流可在电路中加采用串联电抗器来限制。10、绝缘栅双极型晶体管是以电力场效应晶体管栅极为栅极作为栅极，以以电力晶体管集电极和发射极作为发射极与集电极复合而成。1、晶闸管的图形符号是，三个电极分别是阳极A、阴极K、和门极G，双向晶闸管的图形符号是，它的三个极分是第一阳极T1、第二阳极T2、和门极G。4、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为控制角，用α表示。5、同步电压为锯齿波的触发电路锯齿波底宽可达240o度；正弦波触发电路的理想移相范围可达180o度，实际移相范围只有150o。6、一般操作过电压都是瞬时引起的尖峰电压，经常使用的保护方法是阻容保护而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有压敏电阻和硒堆。7、交流零触发开关电路就是利用过零触发方式来控制晶闸管导通与关断的。二、判断题（对√、错×）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。（×）3、晶闸管串联使用时，必须注意均流问题。（×）5、并联谐振逆变器必须是略呈电容性电路。（√）6、给晶闸管...
