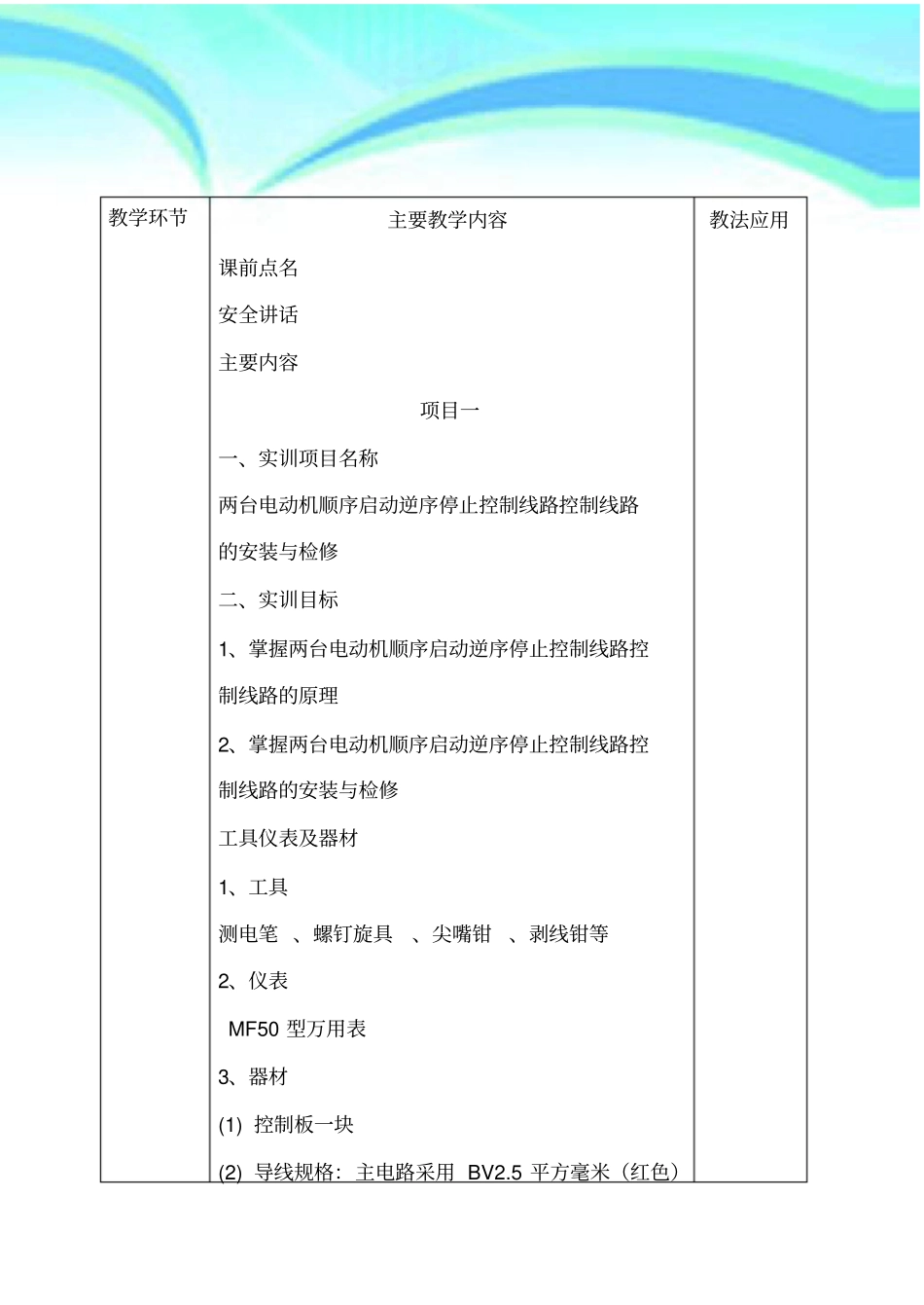

电动机顺序启动————————————————————————————————作者：————————————————————————————————日期：教学环节主要教学内容课前点名安全讲话主要内容项目一一、实训项目名称两台电动机顺序启动逆序停止控制线路控制线路的安装与检修二、实训目标1、掌握两台电动机顺序启动逆序停止控制线路控制线路的原理2、掌握两台电动机顺序启动逆序停止控制线路控制线路的安装与检修工具仪表及器材1、工具测电笔、螺钉旋具、尖嘴钳、剥线钳等2、仪表MF50型万用表3、器材(1)控制板一块(2)导线规格：主电路采用BV2.5平方毫米（红色）教法应用教学环节和BVR0.75平方毫米（黑色）;控制电路采用BV1平方毫米（红色）；按钮线采用BVR0.75平方毫米（红色）；接地线采用BVR1.5平方毫米（黄绿双色）。导线数量有老师根据实际情况确定。四、电气控制线路图1、原理图(1)顺序启动逆序停止控制线路控制线路电路图L1L2L3QFU11V11W11U12V12W12KM1FU1FU20SB1KM1FR11432KM2M31U1V1WPEKM2U13V13W1253KM27SB2SB386M32U2V2WU14V14W14KM2KM1FR1KM1(2)(2)顺序启动逆序停止控制线路控制线路布置图SB1SB2SB3SB4KM1XTFU1FU2QFKHKM2KH教法应用教学环节五、顺序启动逆序停止控制线路控制线路的控制过程两地控制的具有过载保护接触器自锁正转控制线路控制过程,电动机M2是通过接插器X接在接触器KM主触头的下面,因此,只有当KM主触头闭合,电动机M1启动运转后,电动机M2才可能接通电源运转.M7120型平面磨床的砂轮电动机和冷却泵电动机就采用这种顺序控制线路.电动机M1和M2分别通过接触器KM1和KM2来控制,接触器KM2的主触头接在KM1主触头的下面,这样就保证了当KM1主触头闭合电动机M1启动运转后,M2才可能接通电源运转.线路的工作原理如下:先合上电源开关QS按下SB1KM1线圈得电KM1主触头闭合KM1自锁触头闭合自锁电动机M1启动连续运转KM2主触头闭合再按下SB2→KM2线圈得电KM2自锁触头闭合自锁电动机M2启动连续运转M1\M2同时停转:按下SB3→控制电路失电→KM1、KM2主触头分断→电动机M1、M2同时停转.教法应用教学环节项目二一、实训项目名称两地控制的具有过载保护接触器自锁控制控制线路的安装与检修二、实训目标1、掌握两地控制的具有过载保护的接触器自锁控制正转线路的原理2、掌握两地控制的具有过载保护的接触器自锁控制正转线路的安装与检修工具仪表及器材1、工具测电笔、螺钉旋具、尖嘴钳、剥线钳等2、仪表MF50型万用表3、器材(1)控制板一块(2)导线规格：主电路采用BV2.5平方毫米（红色）和BVR0.75平方毫米（黑色）;控制电路采用BV1平方毫米（红色）；按钮线采用BVR0.75平方毫米（红色）；接地线采用BVR1.5平方毫米（黄绿双色）。导线数量有老师根据实际情况确定。教法应用教学环节四、电气控制线路图(1)原理图两地控制的具有过载保护的接触器自锁正转控制线路的电路图M3L1L2L3QFU11V11W11U12V12W12KMUVWPEFU1FU201SB22SB1245KMFR2KMFRSB21SB113乙地甲地(2)布置图两地控制的具有过载保护的接触器自锁正转控制线路布置图SB1SB2SB1SB2KMXTFU1FU2QFKH甲地乙地教法应用教学环节五、工作过程先合上电源开关QS。甲地：按下启动：按下SB11→ＫＭ线圈得电→ＫＭ主触头闭合→电动机Ｍ启动运转停止：按下SB12→ＫＭ主触头分断→电动机M失电停转乙地：启动：按下SB21→ＫＭ线圈得电→ＫＭ主触头闭合→电动机Ｍ启动运转停止：按下SB22→ＫＭ主触头分断→电动机M失电停转停止使用时，断开电源开关QS。六、安装步骤和工艺要求1、安装步骤安装步骤和工艺要求(1)按表2-18配齐所有用电器元件，并进行质量检验。电器元件应完好无损，各项技术指标符合规定要求，否则应予以更换。(2)在控制板上按图安装所有的电器元件，贴上醒目的文字符号。安装时，组合开关、熔断器的受点端教法应用教学环节子应该装在控制板的外侧；元件排列要整齐。匀称、间距合理，且便于元件的更换；紧固电器元件时用力要均匀，紧固程度要适当，做到既要使元件安装牢固，又不使其损坏。(3)按如图所示接线图进行板前明线布线和套编码套管。做到布线横平竖直、整齐、分布均匀、紧贴安装面、走线合理；套编码套管要正确...
