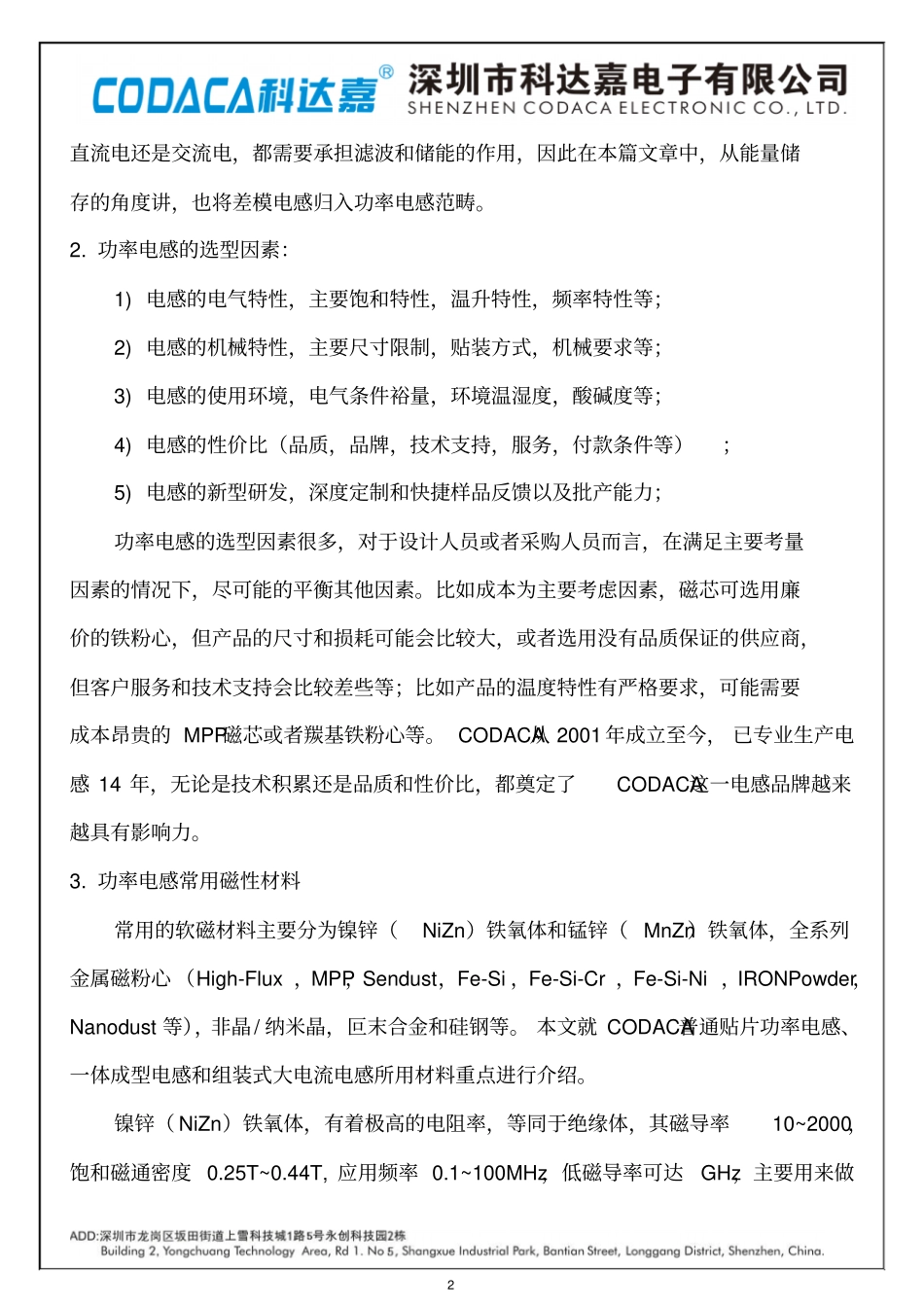

1功率电感之大电流电感随着电气技术的发展，对电源在高频率，高效率，环保，尺寸，安全，低温升，低噪音，抗干扰E等方面不断提出新的要求，在结构上提出“轻、薄、短、小”的要求，对关键器件提出了扁平化，轻量化，低功耗和高性能的要求，体现在磁性器件方面，尤其是非隔离DC-DC模块电源中，贴片化和扁平化（低高度）成为一种趋势。CODACA从2001年成立至今，已专注生产电感14年，其产品系列不断推陈出新，顺应时代的发展，无论是技术积累还是品质和性价比，都奠定了CODACA这一电感品牌越来越具有影响力。对于电源工程师以及磁性器件件工程师而言，高频化大功率电路对产品体积要求越来越严苛，功率密度要求越来越大，只有对功率电感有了更系统了解，尤其是大电流电感，才能设计和选型更优化的电感。本文系统的对功率电感的相关知识进行阐述整理，主要包括功率电感的定义、选型因素、常用磁性材料、功率电感的工作点、典型电气参数、非典型参数、扁平线绕组的优势，常用拓扑结构和关于温升、饱和和噪音三个问题的建议。1.功率电感的定义功率电感(PowerInductor),顾名思义，用在电路中传输功率的电感。电感在电路中主要用来处理功率，信号和电磁兼容（EMC），其中负责功率传输的主要包括升压电感（boost），降压电感（buck），升降压电感（buck-boost），功率因素校正电感（PFC），正激电路输出侧的直流输出滤波电感（相当于buck）和逆变电路输出侧的逆变电感等，这些电感同时承担着储能和平滑滤波的作用；其中用于EMC的电感分为共模电感和差模电感，差模电感在电路中主要滤除差模干扰，无论传输电流是2直流电还是交流电，都需要承担滤波和储能的作用，因此在本篇文章中，从能量储存的角度讲，也将差模电感归入功率电感范畴。2.功率电感的选型因素：1)电感的电气特性，主要饱和特性，温升特性，频率特性等；2)电感的机械特性，主要尺寸限制，贴装方式，机械要求等；3)电感的使用环境，电气条件裕量，环境温湿度，酸碱度等；4)电感的性价比（品质，品牌，技术支持，服务，付款条件等）；5)电感的新型研发，深度定制和快捷样品反馈以及批产能力；功率电感的选型因素很多，对于设计人员或者采购人员而言，在满足主要考量因素的情况下，尽可能的平衡其他因素。比如成本为主要考虑因素，磁芯可选用廉价的铁粉心，但产品的尺寸和损耗可能会比较大，或者选用没有品质保证的供应商，但客户服务和技术支持会比较差些等；比如产品的温度特性有严格要求，可能需要成本昂贵的MPP磁芯或者羰基铁粉心等。CODACA从2001年成立至今，已专业生产电感14年，无论是技术积累还是品质和性价比，都奠定了CODACA这一电感品牌越来越具有影响力。3.功率电感常用磁性材料常用的软磁材料主要分为镍锌（NiZn）铁氧体和锰锌（MnZn）铁氧体，全系列金属磁粉心（High-Flux，MPP，Sendust，Fe-Si，Fe-Si-Cr，Fe-Si-Ni，IRONPowder，Nanodust等），非晶/纳米晶，叵末合金和硅钢等。本文就CODACA普通贴片功率电感、一体成型电感和组装式大电流电感所用材料重点进行介绍。镍锌（NiZn）铁氧体，有着极高的电阻率，等同于绝缘体，其磁导率10~2000，饱和磁通密度0.25T~0.44T,应用频率0.1~100MHz，低磁导率可达GHz，主要用来做3磁棒，螺纹磁心，环形磁芯，工字磁芯，多孔磁珠，贴片功率电感用工字磁芯以及屏蔽外壳等。普通贴片功率电感的磁导率多为NX-400，NX-500，插件工字电感,棒形电感多采用NX-100,NX-400,NX-700,NX-1000。贴片功率电感系列主要有SP,CWPA,SPRH,SPRB,SPM.SPE,SPD,SPDR,SPC,SPF等。此类电感的应用频率高，功耗小，工艺成熟，是目前市场最常见的小功率电感。除此之外，还有采用低温共烧工艺（LTCC）、印刷工艺制作的铁氧体叠层电感CFI以及磁珠CFB。锰锌（MnZn）铁氧体，主要分为高导铁氧体，功率铁氧体和电信用温度稳定性铁氧体，磁导率800~18000，饱和磁通密度Bs0.4T~0.54T,居里温度Tc120℃~280℃，应用频率10KHz~4MHz，电阻率比NiZn小，且材料具有“硬”饱和特性（电感量随着电流增大有陡然衰减现象），故在设计时需谨慎考量。一般将磁导率大于5000称为高导铁氧体，磁导率最高可达18000，主要用来制作宽带变...
