电气自动化110-35kv变电所设计VIP免费

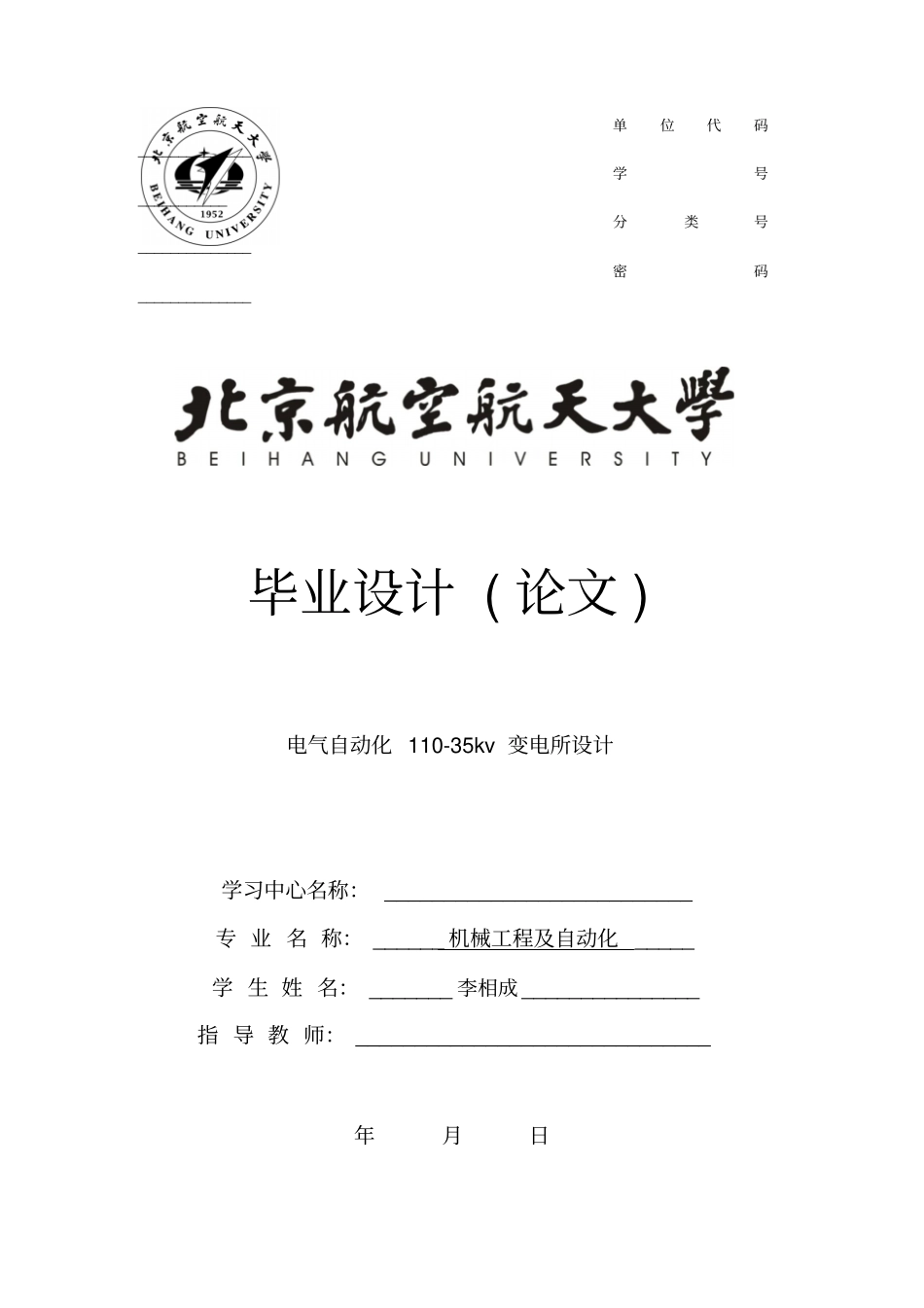

电气自动化110-35kv变电所设计_第1页
1/30
电气自动化110-35kv变电所设计_第2页
2/30

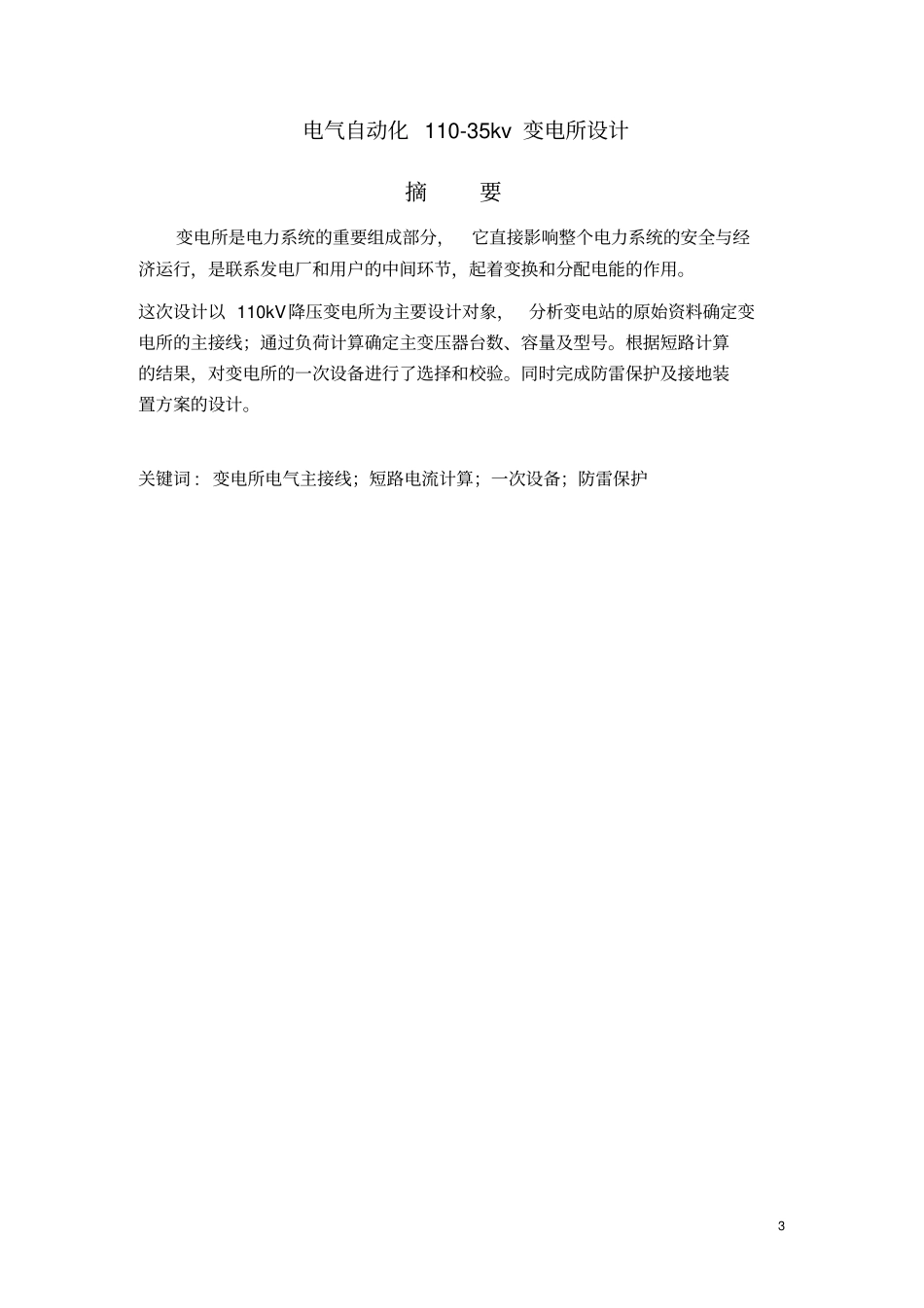

电气自动化110-35kv变电所设计_第3页
3/30
单位代码______________学号___________分类号______________密码______________毕业设计(论文)电气自动化110-35kv变电所设计学习中心名称:__________________________专业名称:______机械工程及自动化_____学生姓名:_______李相成_______________指导教师:______________________________年月日2电气自动化110-35kv变电所设计李相成北京航空航天大学3电气自动化110-35kv变电所设计摘要变电所是电力系统的重要组成部分,它直接影响整个电力系统的安全与经济运行,是联系发电厂和用户的中间环节,起着变换和分配电能的作用。这次设计以110kV降压变电所为主要设计对象,分析变电站的原始资料确定变电所的主接线;通过负荷计算确定主变压器台数、容量及型号。根据短路计算的结果,对变电所的一次设备进行了选择和校验。同时完成防雷保护及接地装置方案的设计。关键词:变电所电气主接线;短路电流计算;一次设备;防雷保护-4-目录标题、摘要、关键词--------------------------------------2前言----------------------------------------------------3第一章原始资料分析-------------------------------------41.1本所设计电压等级--------------------------------41.2电源负荷----------------------------------------4第二章电气主接线设计-----------------------------------62.1主接线接线方式----------------------------------62.2电气主接线的选择--------------------------------8第三章所用电的设计-------------------------------------103.1所用电接线一般原则------------------------------103.2所用电接线方式确定------------------------------103.3备用电源自动投入装置----------------------------10第四章短路电流计算-------------------------------------124.1短路计算的目的----------------------------------124.2短路计算过程------------------------------------12第五章继电保护配置-------------------------------------205.1变电所母线保护配置-----------------------------205.2变电所主变保护的配置---------------------------20第六章防雷接地----------------------------------------226.1避雷器的选择-----------------------------------226.2变电所的进线段保护-----------------------------236.3接地装置的设计---------------------------------23致谢----------------------------------------------------27参考文献------------------------------------------------28-5-前言本次设计题目为110KV变电所一次系统设计。此设计任务旨在体现对本专业各科知识的掌握程度,培养对本专业各科知识进行综合运用的能力,同时检验本专业学习四年以来的学习结果。此次设计首先根据任务书上所给系统与线路及所有负荷的参数,分析负荷发展趋势。通过对拟建变电站的概括以及出线方向来考虑,并通过对负荷资料的分析,安全,经济及可靠性方面考虑,确定了110kV主接线,然后又通过负荷计算及供电范围确定了主变压器台数,容量及型号,同时也确定了站用变压器的容量及型号,在根据最大持续工作电流及短路计算结果,对设备进行了选型校验,同时考虑到系统发生故障时,必须有相应的保护装置,因此对继电保护做了简要说明。对于来自外部的雷电过电压,则进行了防雷保护和接地装置的设计,最后对整体进行规划布置,从而完成110kV变电所一次系统的设计。第一章原始资料分析1.1本所设计电压等级根据设计任务本次设计的电压等级为:110/35KV1.2电源负荷地理位置情况1、电源分析与本所连接的系统电源共有3个,其中110KV两个,35KV一个。具体情况如下:1)110KV系统变电所该所电源容量(即110KV系统装机总容量)为200MVA(以火电为主)。在该所等电压母线上的短路容量为650MVA,该所与本所的距离为9KM。以一回路与本所-6-连接。2)110KV火电厂该厂距离本所12KM,装有3台机组和两台主变,以一回线路与本所连接,该厂主接线简图如图1.1:图1.1110KV火电厂接线图3)35KV系统变电所该所距本所7.5KM.以一回线路相连接,在该所高压母线上的短路容量为250MVA.。...
