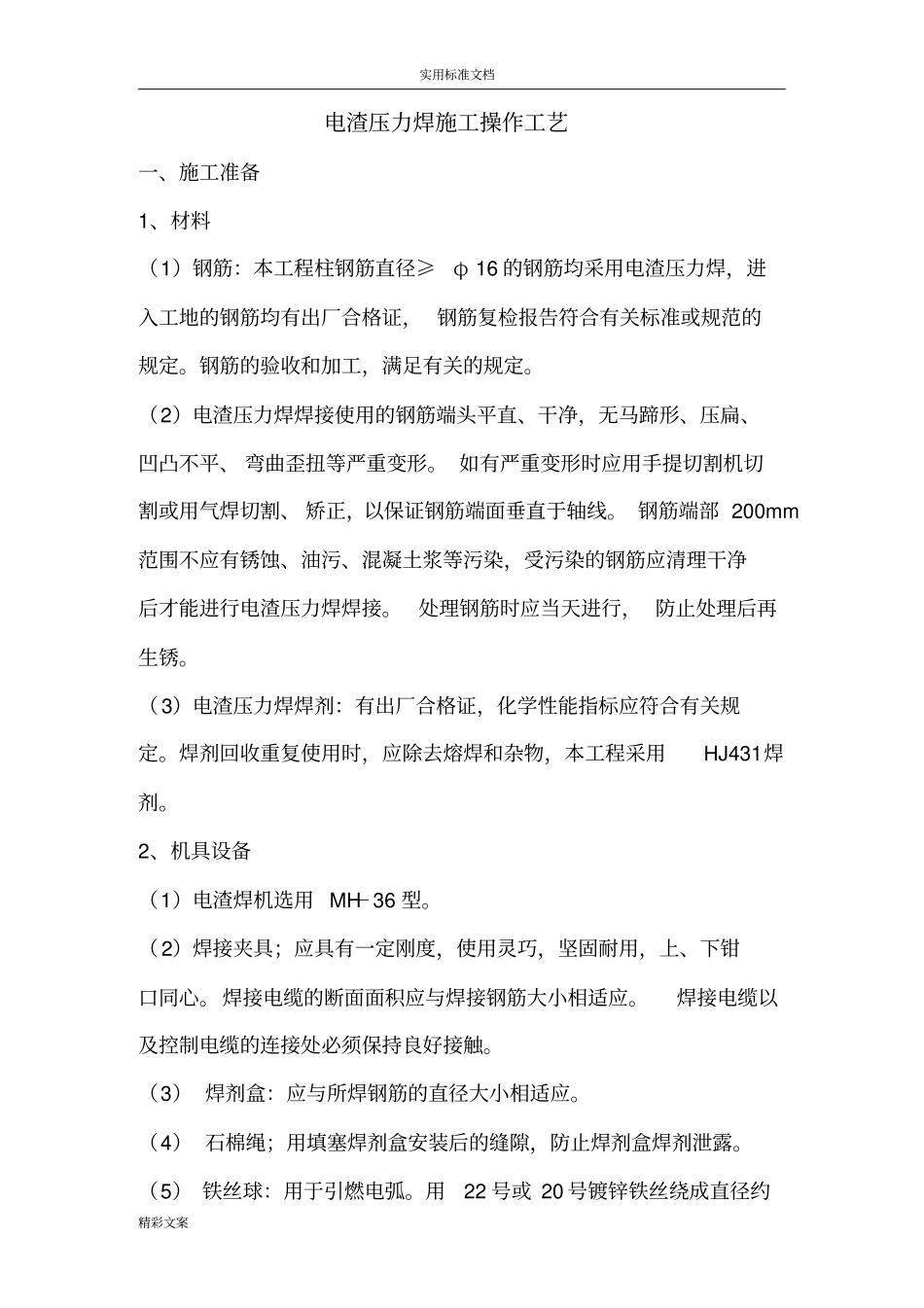

实用标准文档精彩文案电渣压力焊施工操作工艺一、施工准备1、材料（1）钢筋：本工程柱钢筋直径≥φ16的钢筋均采用电渣压力焊，进入工地的钢筋均有出厂合格证，钢筋复检报告符合有关标准或规范的规定。钢筋的验收和加工，满足有关的规定。（2）电渣压力焊焊接使用的钢筋端头平直、干净，无马蹄形、压扁、凹凸不平、弯曲歪扭等严重变形。如有严重变形时应用手提切割机切割或用气焊切割、矫正，以保证钢筋端面垂直于轴线。钢筋端部200mm范围不应有锈蚀、油污、混凝土浆等污染，受污染的钢筋应清理干净后才能进行电渣压力焊焊接。处理钢筋时应当天进行，防止处理后再生锈。（3）电渣压力焊焊剂：有出厂合格证，化学性能指标应符合有关规定。焊剂回收重复使用时，应除去熔焊和杂物，本工程采用HJ431焊剂。2、机具设备（1）电渣焊机选用MH－36型。（2）焊接夹具；应具有一定刚度，使用灵巧，坚固耐用，上、下钳口同心。焊接电缆的断面面积应与焊接钢筋大小相适应。焊接电缆以及控制电缆的连接处必须保持良好接触。（3）焊剂盒：应与所焊钢筋的直径大小相适应。（4）石棉绳；用填塞焊剂盒安装后的缝隙，防止焊剂盒焊剂泄露。（5）铁丝球：用于引燃电弧。用22号或20号镀锌铁丝绕成直径约实用标准文档精彩文案为10mm的圆球。（6）切割机或圆片锯：用于切割钢筋。3、作业条件（1）焊工经有关部门的培训、考核，均持证上岗。焊工上岗时，应穿戴好焊工鞋、焊工手套等焊工防护用品。（2）电渣压力焊的机具设备以及辅助设施等应齐全、完好。施焊前要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。（3）施焊前应搭好操作脚手架。（4）钢筋端头已处理好，并清理干净焊剂干燥。（5）在焊接施工前，应根据焊接钢筋直径的大小，按电渣焊机说明书选定焊接电流，造渣工作电压、电渣工作电压、通电时间等工作参数。二、操作工序1、电渣压力焊接工艺电渣压力焊接工艺分为“造渣过程”和“电渣过程”，这两个过程是不间断的连续操作过程。（1）“造渣过程”是接通电源后，上、下钢筋端面之间产生电弧，焊剂在电弧周围熔化，在电弧热能的作用下，焊剂熔化逐渐增多，形成一定深度渣池，在形成渣池的同时电弧的作用把钢筋端面逐渐烧平。（2）“电渣过程”，把上钢筋端头浸入渣池中，利用电阻热能使钢筋端面熔化，在钢筋端面形成有利于焊接的形状和熔化层，待钢筋熔化量达到规定后，立即断电压顶，排出全部溶渣和溶化金属，完成焊接实用标准文档精彩文案过程。2．电渣压力焊施焊接工艺程序安装焊接钢筋→安放引弧丝球→缠绕石棉绳装上焊剂盒→装放焊剂→接通电源。“造渣”工作电压40-50V，“电渣”工作电压20-25V造渣过程形成渣池→电渣过程钢筋端面熔化→切断电源顶压钢筋完成焊接→卸出焊剂拆除焊盒→拆除夹具。（1）焊接钢筋时，用焊接夹具分别钳固上下的待焊接的钢筋，上下钢筋安装时，中心线要一致。（2）安放引弧铁丝球：抬起上钢筋，将预先准备好的铁丝球安放在上、下钢筋焊接端头面的中间位置放下上钢筋，轻压铁丝球，使之接触良好。放下上钢筋时，要防止铁丝球被压扁变形。（3）装上焊剂盒：先在安装焊剂盒底部的位置缠上石棉绳，然后再装上焊剂盒，并往焊剂盒满装焊剂。安装焊剂盒时，焊接口宜位于焊剂盒的中部，石棉绳缠绕应严密，防止焊剂泄漏。（4）接通电源，引弧造渣：按下开关，接通电源，在接通电源的同时将上钢筋微微向上提，引燃电弧，同时进行“造渣延时读数”，计算造渣通电时间。“造渣工程”工作电压控制在40-50V之间，电渣通电时间约占整个焊接过程所需时间的3/4。（5）“电渣过程”：随着造渣过程结束，即时转入“电渣过程”的同时进行“电渣延时读数”，计算电渣通电时间，并降低上钢筋，把上实用标准文档精彩文案钢筋的端部插入渣池中，徐徐下送上钢筋，直至“电渣过程”结束。“电渣过程”工作电压控制在20-25V之间，电渣通电时间约占整个焊接过程所需时间的1/4。（6）顶压钢筋，完成焊接：“电渣过程”延时完成，电渣过程结束，即切断电源，同时迅速顶压钢筋，形成焊接接头。（7）卸出焊剂，拆除焊剂盒、石棉绳及夹具。卸出焊剂时，应将接料斗卡在剂盒下方，...
