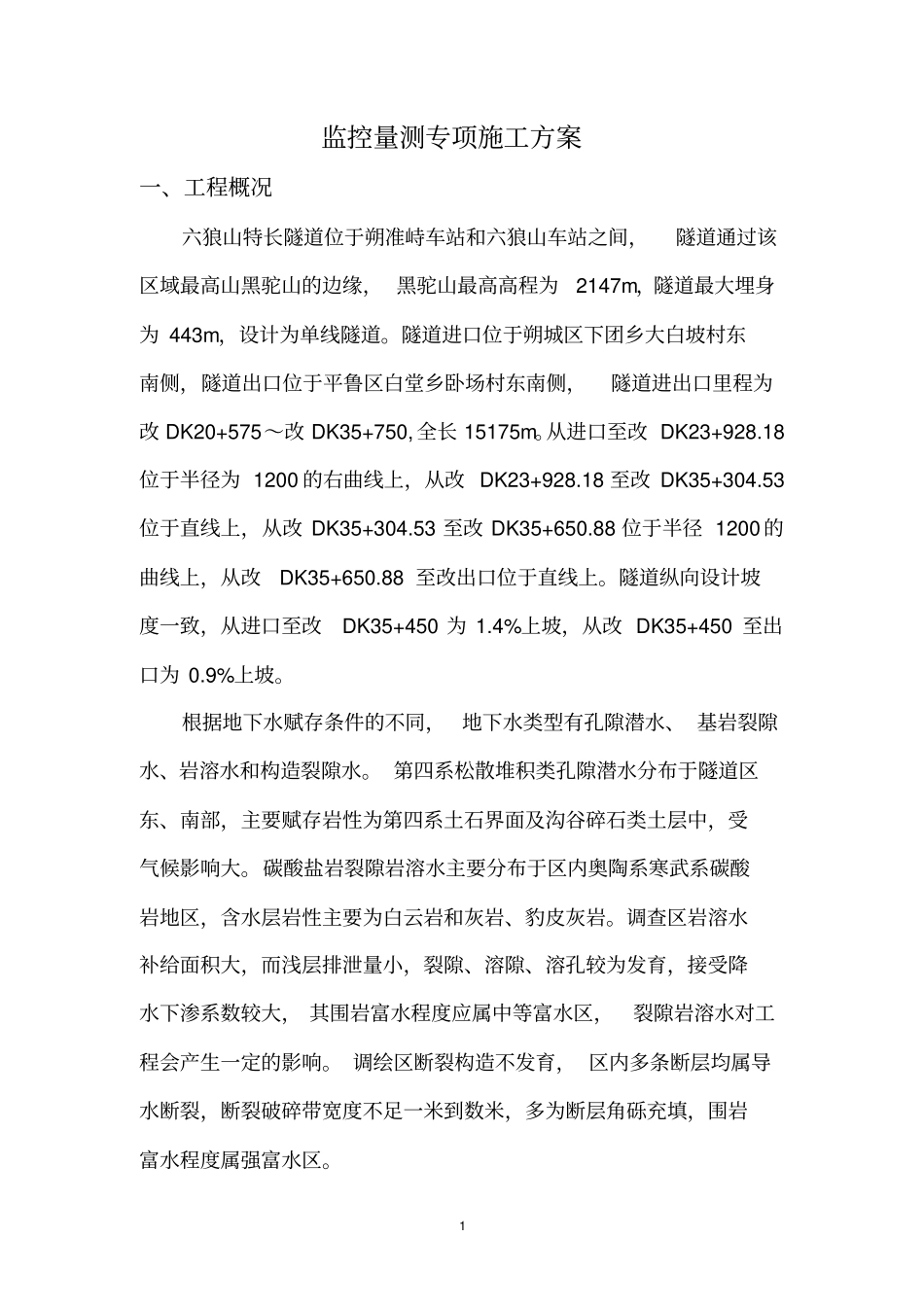

1监控量测专项施工方案一、工程概况六狼山特长隧道位于朔准峙车站和六狼山车站之间，隧道通过该区域最高山黑驼山的边缘，黑驼山最高高程为2147m，隧道最大埋身为443m，设计为单线隧道。隧道进口位于朔城区下团乡大白坡村东南侧，隧道出口位于平鲁区白堂乡卧场村东南侧，隧道进出口里程为改DK20+575～改DK35+750,全长15175m。从进口至改DK23+928.18位于半径为1200的右曲线上，从改DK23+928.18至改DK35+304.53位于直线上，从改DK35+304.53至改DK35+650.88位于半径1200的曲线上，从改DK35+650.88至改出口位于直线上。隧道纵向设计坡度一致，从进口至改DK35+450为1.4%上坡，从改DK35+450至出口为0.9%上坡。根据地下水赋存条件的不同，地下水类型有孔隙潜水、基岩裂隙水、岩溶水和构造裂隙水。第四系松散堆积类孔隙潜水分布于隧道区东、南部，主要赋存岩性为第四系土石界面及沟谷碎石类土层中，受气候影响大。碳酸盐岩裂隙岩溶水主要分布于区内奥陶系寒武系碳酸岩地区，含水层岩性主要为白云岩和灰岩、豹皮灰岩。调查区岩溶水补给面积大，而浅层排泄量小，裂隙、溶隙、溶孔较为发育，接受降水下渗系数较大，其围岩富水程度应属中等富水区，裂隙岩溶水对工程会产生一定的影响。调绘区断裂构造不发育，区内多条断层均属导水断裂，断裂破碎带宽度不足一米到数米，多为断层角砾充填，围岩富水程度属强富水区。2二、工程量测的重要性和目的监控量测是新奥法施工的重要内容，是隧道工程施中不可缺少的一项技术内容，是监视围岩和支护稳定性的重要手段，是判断设计正确合理，施工是否安全可靠的主要依据，是监视的眼睛。通过监控量测可监测隧道洞室、支护结构的稳定性，验证结构设计的合理性，确定二次衬砌施工时机，是判断围岩和隧道的稳定状态、保证施工安全、指导施工生产、进行施工管理和为设计反馈信息。而六狼山隧道属于长大隧道，地质构造极其复杂，节理断裂发育，因此，监控量测显得尤为重要。通过对六狼山隧道进行全面系统的观测，详细分析、评价观测资料，以便及时了解和掌握支护在各施工阶段的工作状态及施工过程中围岩的变形动态，对隧道围岩的稳定情况和支护结构的可靠性做出准确预报，为工程验收提供可靠的依据，从而保证工程安全使用。三、监控量测原则监控施工安全与改进设计、指导施工相结合，以监控工程安全为主。监测将侧重地质条件差、结构受力复杂及工程薄弱环节等重点部位，并将各监测项目的测点（线）布设在该部位，设置成重点监测断面。将重点监测断面与一般监测断面、临时监测断面相结合，以重点监测断面为主。使用稳定、可靠、新型、先进的观测仪器设备。3所选择的监测项目应具有代表性和可信性。四、监测项目监测项目的选择将以工程设计为依据，针对影响工程施工安全的制约因素和优化工程设计的需要，合理地选择监测项目。本隧道施工中将进行以下观测项目：洞内外观察、水平净空收敛、拱顶下沉、地表下沉、围岩支护间接触应力和支护结构状态等。监控量测工作必须紧接开挖、支护作业，按设计和规范要求进行布点和监测，监测断面一般布置在开挖面前约5米，断面一定要垂直线路中线，所在监测点都必须在该监测断面上，不得偏离，不论是正洞还是斜井，量测断面间距以以下表格说明为准：围岩级别断面间距（m）洞口及浅埋处其它位置Ⅴ510Ⅳ1030Ⅲ3050每一个断面必须测如下三个项目，其它可以按情况增加。拱顶下沉（水准仪，钢尺，精度1mm）地表下沉（水准仪，塔尺，精度1mm，浅埋必测）水平净空变化（收敛计，精度0.1mm，可选择内轨顶面、起拱线位置）以上三个位置的量测必须预埋钢筋,并尽可以与支护外圈并齐,防止施工时损坏和撞动，并作好里程标记。测点布置及具体位置见附图。量测频率：除离开挖面约5米的量测断面要在12小时内取得初次读数，最迟也得在24小时内取得读数，且在下一循环开挖前必须完成，其它情况按下表频率量测：4量测断面距开挖面距离(m)量测频率备注52次/1天特殊情况频率加大101次/1天251次/3天＞251次/7天当量测频率出现较大差异时，宜取量测频率较高的作为实施量测频率。隧道里布点基本位置:正洞：拱顶、起拱线、内轨顶斜井：拱顶、起拱线、比隧底高1....
