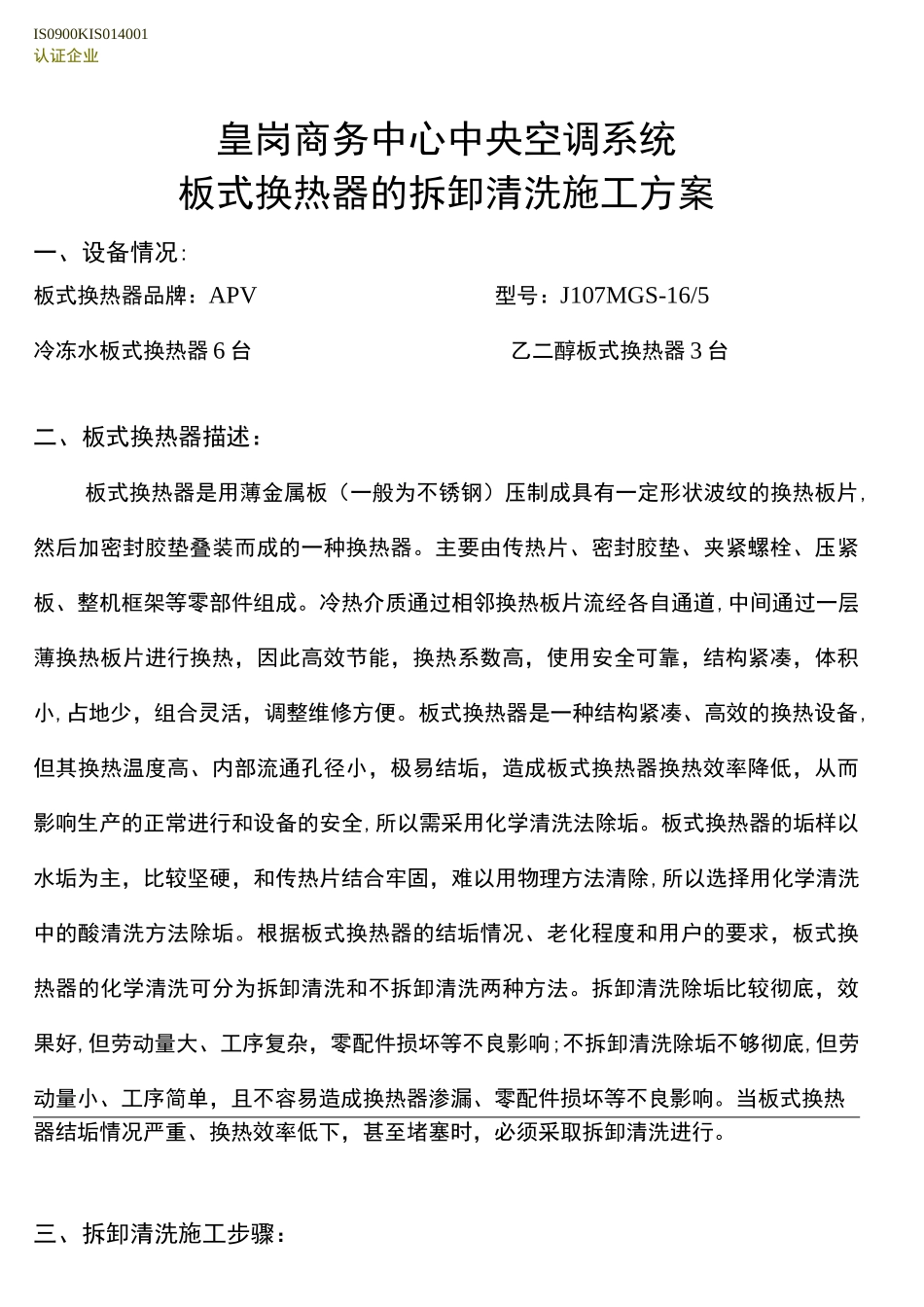

皇岗商务中心中央空调系统板式换热器的拆卸清洗施工方案一、设备情况:板式换热器品牌：APV冷冻水板式换热器6台型号：J107MGS-16/5乙二醇板式换热器3台二、板式换热器描述：板式换热器是用薄金属板（一般为不锈钢）压制成具有一定形状波纹的换热板片,然后加密封胶垫叠装而成的一种换热器。主要由传热片、密封胶垫、夹紧螺栓、压紧板、整机框架等零部件组成。冷热介质通过相邻换热板片流经各自通道,中间通过一层薄换热板片进行换热，因此高效节能，换热系数高，使用安全可靠，结构紧凑，体积小,占地少，组合灵活，调整维修方便。板式换热器是一种结构紧凑、高效的换热设备,但其换热温度高、内部流通孔径小，极易结垢，造成板式换热器换热效率降低，从而影响生产的正常进行和设备的安全,所以需采用化学清洗法除垢。板式换热器的垢样以水垢为主，比较坚硬，和传热片结合牢固，难以用物理方法清除,所以选择用化学清洗中的酸清洗方法除垢。根据板式换热器的结垢情况、老化程度和用户的要求，板式换热器的化学清洗可分为拆卸清洗和不拆卸清洗两种方法。拆卸清洗除垢比较彻底，效果好,但劳动量大、工序复杂，零配件损坏等不良影响;不拆卸清洗除垢不够彻底,但劳动量小、工序简单，且不容易造成换热器渗漏、零配件损坏等不良影响。当板式换热器结垢情况严重、换热效率低下，甚至堵塞时，必须采取拆卸清洗进行。三、拆卸清洗施工步骤：IS0900KIS014001认证企业1、板式换热器拆卸前，首先对保温棉保护壳进行拆卸。在拆卸保护壳时，每颗螺丝及其对应的螺孔都应做好编号，应方便安装时的复原。2、拆下保护壳后，便开始拆卸保温棉。剥离保温棉开始前，施工人员需做好防护措施，戴好护目镜，防护手套，衣袖裤管需束紧。保温棉拆除应从上自下，由外而内顺序剥离，剥离下的保温棉即时装入专用的垃圾袋中，装满一袋后及时封口，以防飞散。3、保温剥离干净后，需测量板束的压紧长度尺寸，做好记录（重装时应按此尺寸）。松开压紧螺母，将活动压紧板匀速松开。4、拆下活动压紧板后，开始拆卸板片。此时若发现密封垫片粘在两板片间的沟槽内，此时需用螺丝刀小心地将其分开，螺丝刀应先从易剥开的部位插入，然后沿其周边进行分离，切不可损坏换热器板片和密封垫片。5、检查换热器板片是否有穿孔，有时也可用灯光或煤油渗透法等逐片检查。6、清理介质出入口短管及通道的杂物堆积，。若换热板片结垢厚度很薄而不溶于水时，逐片用有压力的水（0.1〜0.2MPJ或用带水的低压进行喷射冲刷处理。对于用水很难冲刷的沉淀物，则可用刷子、鬃毛刷来洗刷。7、化学清洗法：换热板片表面，尤其是介质流动的死角处，有较硬的沉积物（氧化物或碳化物），用手工清洗法是很难解决的，可根据换热板片的材质而采取不同的化学溶剂来清洗。8、换热板片用化学方法清洗后，必须用清水清洗干净，然后再用细纱布擦净，放在清洁的地方备用。9、检查密封垫片是否有老化、变质、裂纹等缺陷。若有老化、损坏的密封垫片需及时更换。更换时禁用硬的物品在表面上乱划。10、仔细检查密封垫片与换热板片表面（沟槽内），严禁积存固体颗粒,如沙子、铁渣等。11、检查换热板片是否有局部变形，超过允许值的，应进行修整或更换。12、将清洗干净的板片正确地装好，装上活动压紧板。并按照记录的板片压紧尺寸将活动压紧板上好。13、板换复原后，进行试压检测，确保无渗漏及内漏现象。开机调试安装效果。14、调试正常则将新保温棉包裹完好，并安装好保护壳。四、拆洗注意事项:1、在拆卸乙二醇板式换热器前，先将进出水阀门关闭，将乙二醇溶液用排入专用容器内备用。若是冷冻水板式换热器则可将冷冻水直接排放。2、换热板片结疤时，切忌用钢丝刷或钢丝毛刷来洗刷，尤其是不锈钢板片，以防加速板片的腐蚀。如果板片上有污点或铁锈时，可用去物理方法处理。3、拆卸钛材的板片时，严禁与明火接触，以防氧化。4、A普通式换热器：松开压紧螺栓，按顺序解体清洗后，严格按图纸流程顺序用工艺螺栓（即等于定位螺栓和压紧螺栓1.5倍长的螺栓，长出部分均为螺纹，直径与定位螺栓和压紧螺栓相同，由用户自行加工）。组装压紧，再换上定位螺栓均匀压紧到不泄漏，压紧...
