真光学冷加工实习报告VIP免费

真光学冷加工实习报告_第1页
1/16
真光学冷加工实习报告_第2页
2/16
真光学冷加工实习报告_第3页
3/16

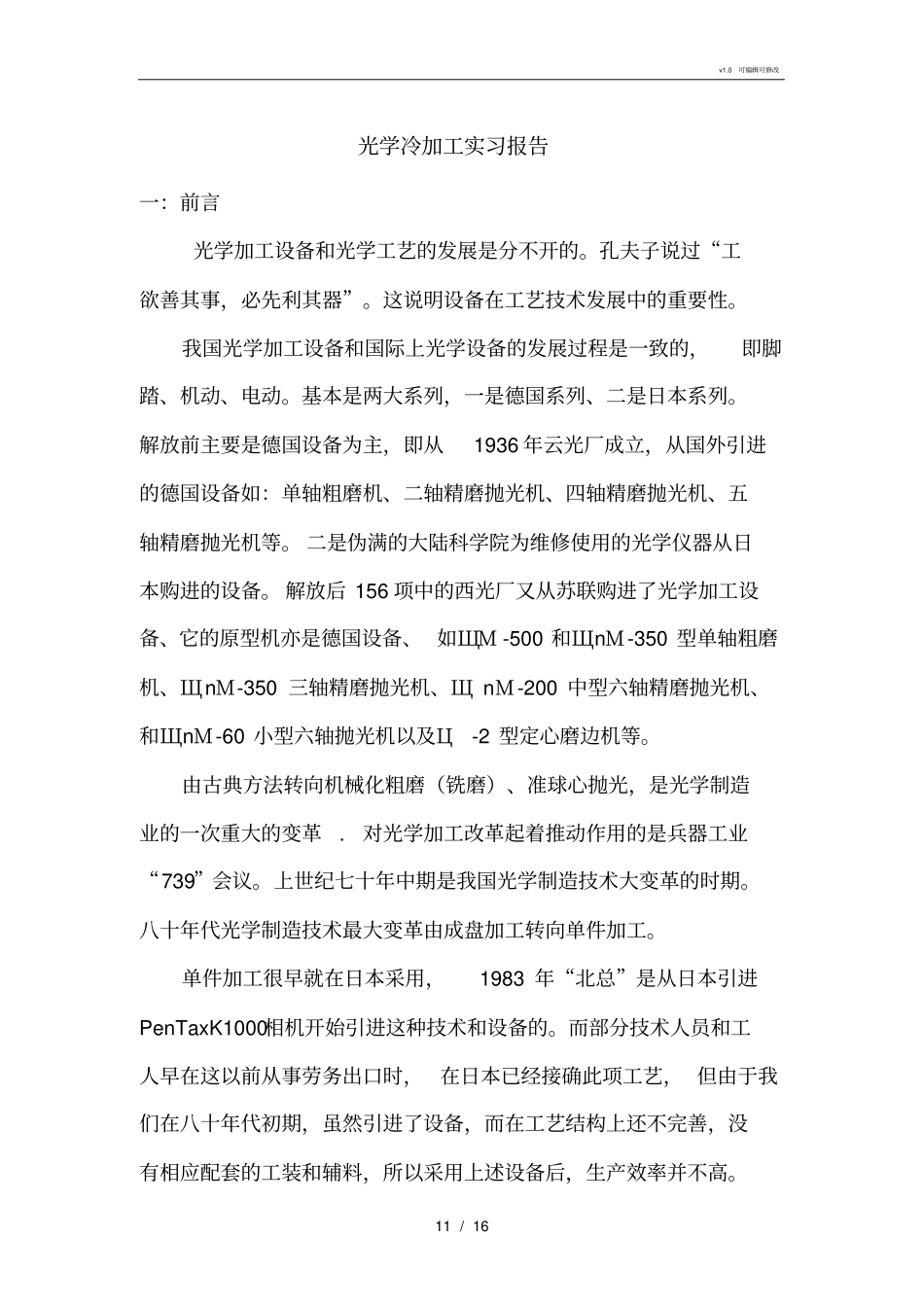

v1.0可编辑可修改11/16光学冷加工实习报告一:前言光学加工设备和光学工艺的发展是分不开的。孔夫子说过“工欲善其事,必先利其器”。这说明设备在工艺技术发展中的重要性。我国光学加工设备和国际上光学设备的发展过程是一致的,即脚踏、机动、电动。基本是两大系列,一是德国系列、二是日本系列。解放前主要是德国设备为主,即从1936年云光厂成立,从国外引进的德国设备如:单轴粗磨机、二轴精磨抛光机、四轴精磨抛光机、五轴精磨抛光机等。二是伪满的大陆科学院为维修使用的光学仪器从日本购进的设备。解放后156项中的西光厂又从苏联购进了光学加工设备、它的原型机亦是德国设备、如ЩМ-500和ЩnМ-350型单轴粗磨机、ЩnМ-350三轴精磨抛光机、ЩnМ-200中型六轴精磨抛光机、和ЩnМ-60小型六轴抛光机以及Ц-2型定心磨边机等。由古典方法转向机械化粗磨(铣磨)、准球心抛光,是光学制造业的一次重大的变革.对光学加工改革起着推动作用的是兵器工业“739”会议。上世纪七十年中期是我国光学制造技术大变革的时期。八十年代光学制造技术最大变革由成盘加工转向单件加工。单件加工很早就在日本采用,1983年“北总”是从日本引进PenTaxK1000相机开始引进这种技术和设备的。而部分技术人员和工人早在这以前从事劳务出口时,在日本已经接确此项工艺,但由于我们在八十年代初期,虽然引进了设备,而在工艺结构上还不完善,没有相应配套的工装和辅料,所以采用上述设备后,生产效率并不高。v1.0可编辑可修改22/16加之当时,生产批量不大,没能引起人们的注意和足够的认识。但是一些专家看到了此种工艺的特点,它很适合中国国情。因此北总在1983年于江西召开的工艺研讨会上把它列入了三条高效生产线之内。这三条生产线即:平面高效生产线(228厂承担)、球面单件生产线(308和598厂承担),刚性上盘球面零件高效生产线(248和原5208厂承担)。单件加工在大批量生产中,目前在中国的光学行业起着重要作用。但在上个世纪末和本世纪初世界光学仪器行业发展很迅速,同时光电仪器在更多的领域得到应用。在光学加工方面除了对批量有较大的要求外,更重要的是要提高加工精度,扩大加工范畴。因而国内光学工艺方面的专家对非球面加工,自聚焦透镜制造,导波器件制造进行了研究和探讨,而且取得了初步成果。经过几十年的努力,我国光学行业建立了自己的光学加工工艺,研制出一系列的光学加工设备。有些设备已成为国内名牌产品,有的已出口援外或外贸出口。这些设备有Q826、Q875、Q835A、QM-80、YG367、YG368、QA8510等名牌设备,最近我们又研制出了环抛机床和下摆机床。二、实习目的了解现代光学冷加工工艺的发展,通过自己动手完成两个凸透镜零件的加工,是学生所学得理论知识与实际相结合,巩固消化所学v1.0可编辑可修改33/16的知识,托宽知识面,培养实践操作技能。为以后的找工作打下牢固色基础。三、实习时间2011年7月5日---7月11日四、实习地点西安工业大学金花校区五、实习部门和单位:教五二楼光学冷加工实验室西安工业大学的“陕西省薄膜技术与光学检测重点实验室”成立于1999年,在上级和学校的支持下,实验室整体实力不断增强,成为西北地区高校光学工程学科领域条件最好的实验室之一。实验室含光学工艺、光学检测、薄膜技术、微光电器件制造与检测等实验室,拥有光学零件加工与检测、光学薄膜制造与检测、微光电器件制造与检测等研究领域的关键技术装备,设备总值3000余万元,是光学工程及相关专业的教学、科研实践基地。光学工艺实验室曾被评为“全国高校先进实验室”。实验室主要研究方向:薄膜与等离子体技术、光学制造与检测技术、微光电器件制造技术及应用。实验室拥有德国莱堡,俄罗斯真空设备厂,中国南光机器有限公司,北京仪器厂,沈阳科学仪器厂等厂家的光学多层镀膜机、真空实验台、硬质涂层镀膜机、磁控溅射镀膜机、真空电弧镀膜机等各类设备10余台(套),相关薄膜特性检测设备近10台。六、实验内容v1.0可编辑可修改44/16光学冷加工过程分为以下几个主要步骤:铣磨工艺,磨边与精磨工艺,抛光工艺,镀膜工艺,检测技术与方法。在这个工艺过程中我们主要是进了粗磨车间...
