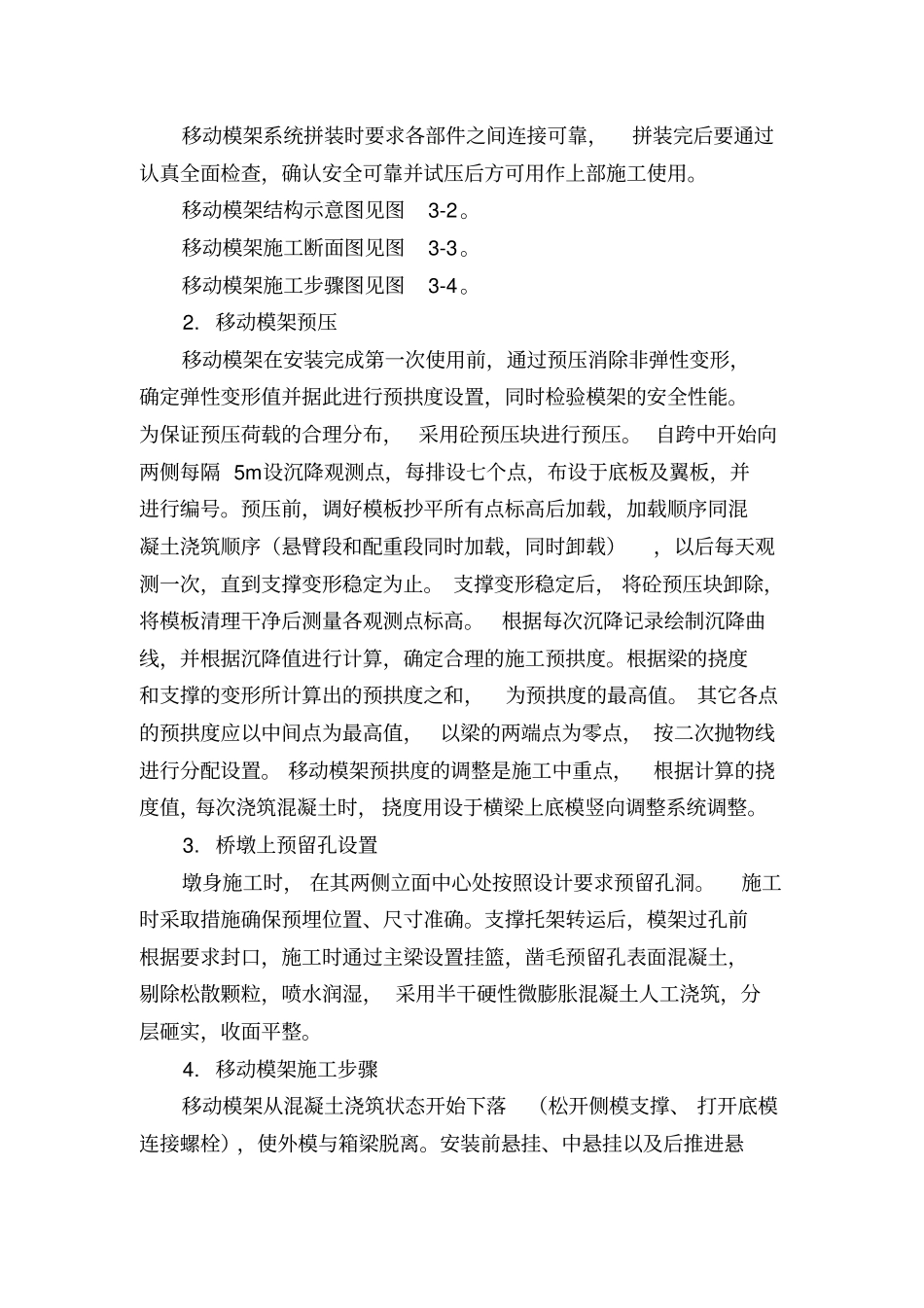

移动模架造桥施工作业指导书根据施工方案的要求，廊步特大桥、布惊坪大桥利用移动模架施工。移动模架的施工的桥梁详见表。移动模架系统在现场拼装成型，进行模板调整、预拱度设置及预压。钢筋在加工场集中加工、专用运输车运输到施工桥位、吊车吊装到桥上作业面后进行绑扎；预应力孔道采用预埋波纹管成孔；底、腹板钢筋绑扎完成后，安装内模，最后进行顶板、翼缘板钢筋绑扎；混凝土在拌和站集中拌和、混凝土输送车运输，混凝土泵车入模，插入式振动器进行梁体混凝土振捣，桥面采用整平机整平；梁体养护采用自然养生；预应力筋张拉采用两端张拉工艺，真空压浆、封端；移动模架落架、脱模，纵向前移至下一浇筑孔位。根据自行式移动模架工作原理及其结构形式，系统自行时要求桥墩高度不宜小于7.8m，结合设计资料对于桥墩高度大于7.8m的桥梁采用支撑托架自行的方案进行现浇梁施工；对于桥墩高度小于7.8m的桥梁，可在其墩旁用搭设临时支撑墩来支承移动模架主梁，在移动模架过孔时，同样利用移动模架前、中、后悬挂完成主梁的支撑。移动模架法施工工艺流程详见图。1.移动模架组拼移动模架拼装顺序：牛腿支架、主梁组装的有关施工设备、机具就位→支墩搭设→牛腿支架组装→牛腿支架安装→主梁组装→主梁吊装就位→横梁安装→铺设底模→安装外侧模。移动模架造桥机施工桥梁表序号工程项目单位数量备注1廊步特大桥简支箱梁孔222布惊坪大桥简支箱梁孔10其中24m/2孔移动模架法施工工艺流程图绑扎底、腹板钢筋，布置预应力孔道钢筋制作作支座安装模板调整，预拱度设置、施工放样浇筑混凝土移动模架就位安装内模绑扎顶板钢筋，布置预应力孔道养护检查孔道张拉预应力筋压浆封锚桥面系施工系统检测、调整纵移过孔移动模架落架、脱模混凝土拌和制作试件拆内模压试件钢筋制作穿束穿束移动模架系统拼装时要求各部件之间连接可靠，拼装完后要通过认真全面检查，确认安全可靠并试压后方可用作上部施工使用。移动模架结构示意图见图3-2。移动模架施工断面图见图3-3。移动模架施工步骤图见图3-4。2.移动模架预压移动模架在安装完成第一次使用前，通过预压消除非弹性变形，确定弹性变形值并据此进行预拱度设置，同时检验模架的安全性能。为保证预压荷载的合理分布，采用砼预压块进行预压。自跨中开始向两侧每隔5m设沉降观测点，每排设七个点，布设于底板及翼板，并进行编号。预压前，调好模板抄平所有点标高后加载，加载顺序同混凝土浇筑顺序（悬臂段和配重段同时加载，同时卸载），以后每天观测一次，直到支撑变形稳定为止。支撑变形稳定后，将砼预压块卸除，将模板清理干净后测量各观测点标高。根据每次沉降记录绘制沉降曲线，并根据沉降值进行计算，确定合理的施工预拱度。根据梁的挠度和支撑的变形所计算出的预拱度之和，为预拱度的最高值。其它各点的预拱度应以中间点为最高值，以梁的两端点为零点，按二次抛物线进行分配设置。移动模架预拱度的调整是施工中重点，根据计算的挠度值，每次浇筑混凝土时，挠度用设于横梁上底模竖向调整系统调整。3.桥墩上预留孔设置墩身施工时，在其两侧立面中心处按照设计要求预留孔洞。施工时采取措施确保预埋位置、尺寸准确。支撑托架转运后，模架过孔前根据要求封口，施工时通过主梁设置挂篮，凿毛预留孔表面混凝土，剔除松散颗粒，喷水润湿，采用半干硬性微膨胀混凝土人工浇筑，分层砸实，收面平整。4.移动模架施工步骤移动模架从混凝土浇筑状态开始下落（松开侧模支撑、打开底模连接螺栓），使外模与箱梁脱离。安装前悬挂、中悬挂以及后推进悬图4-1移动模架结构示意图外模横梁推进工作车支撑托架主梁后推进系统承台承台图4-2移动模架施工断面图图4-3移动模架施工步骤图挂，并支撑移动模架（此时，支撑托架和推进小车均不受力）。为使爬升和下落顺利和保护墩身表面，凡是墩旁托架与墩身接触处均贴有橡胶板。上下井形框架及其之间的连接撑杆，均采用螺栓联接。安装推进小车挂轮，挂轮在支撑托架推进过程中支撑推进小车和托架。竖向油缸升起支撑托架至一定位置（满足其下框架的梁出孔方便为度），然后横向油缸推动托架向外横移。落下推进小车直至其挂轮与主梁导向轨...
