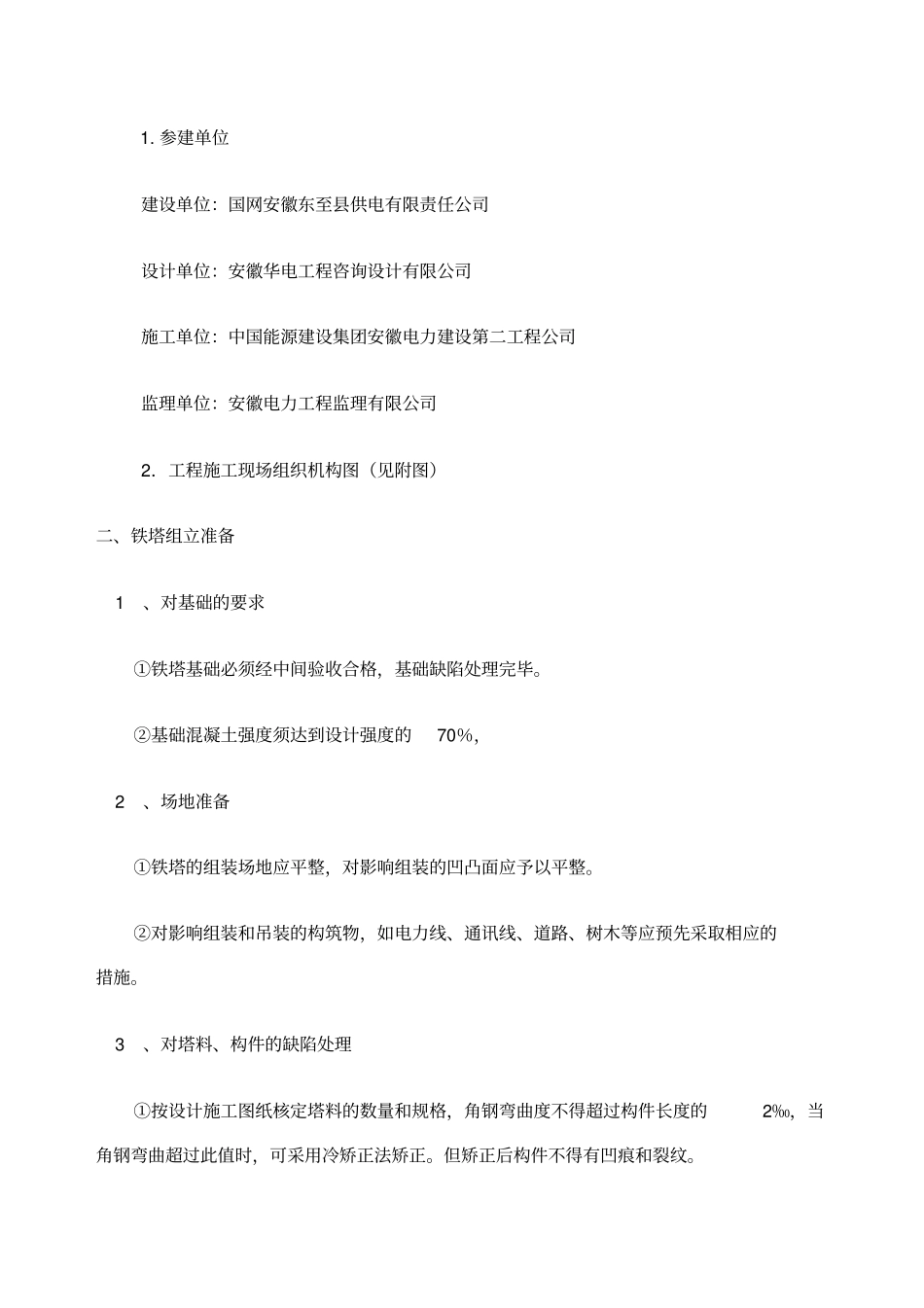

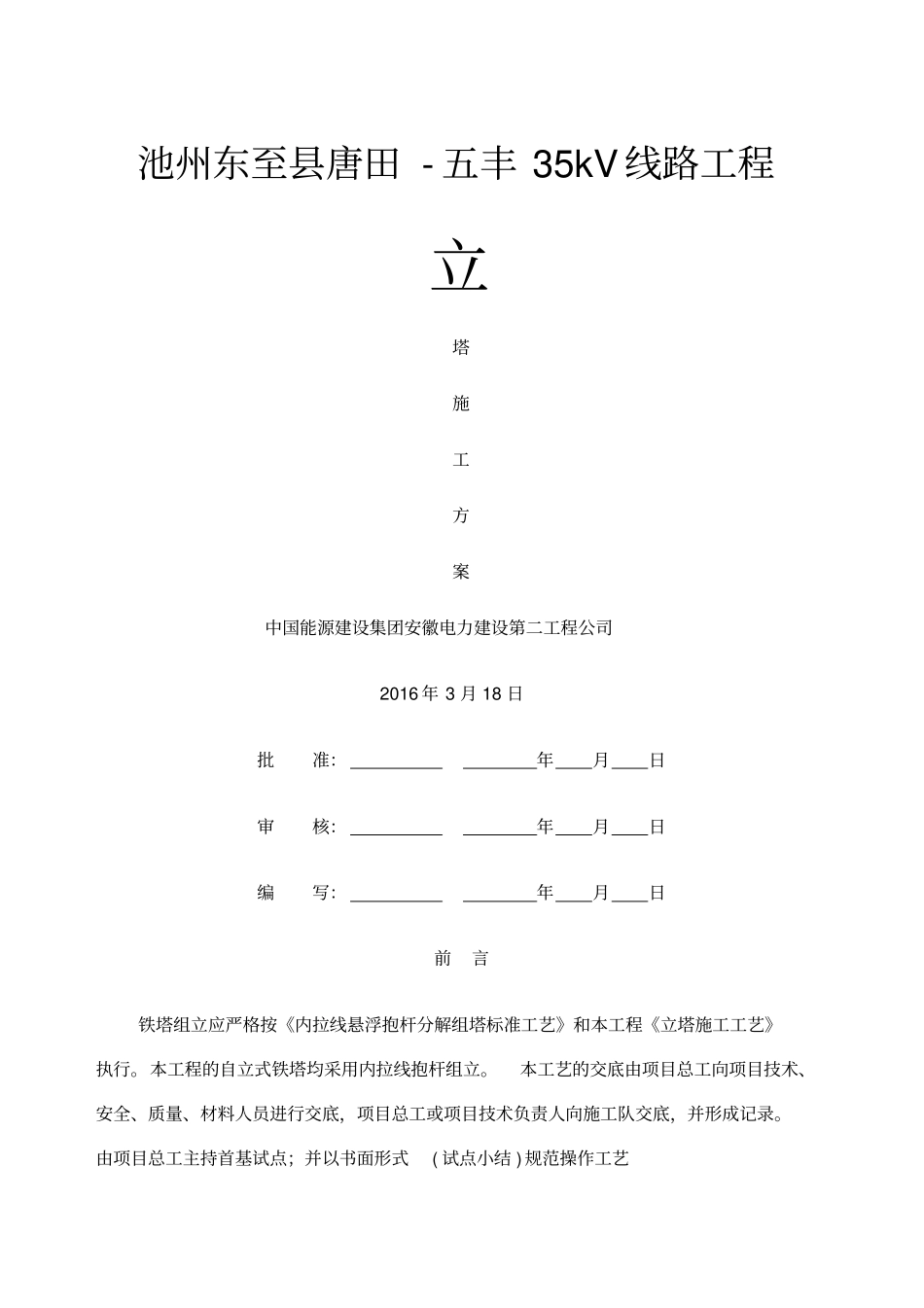

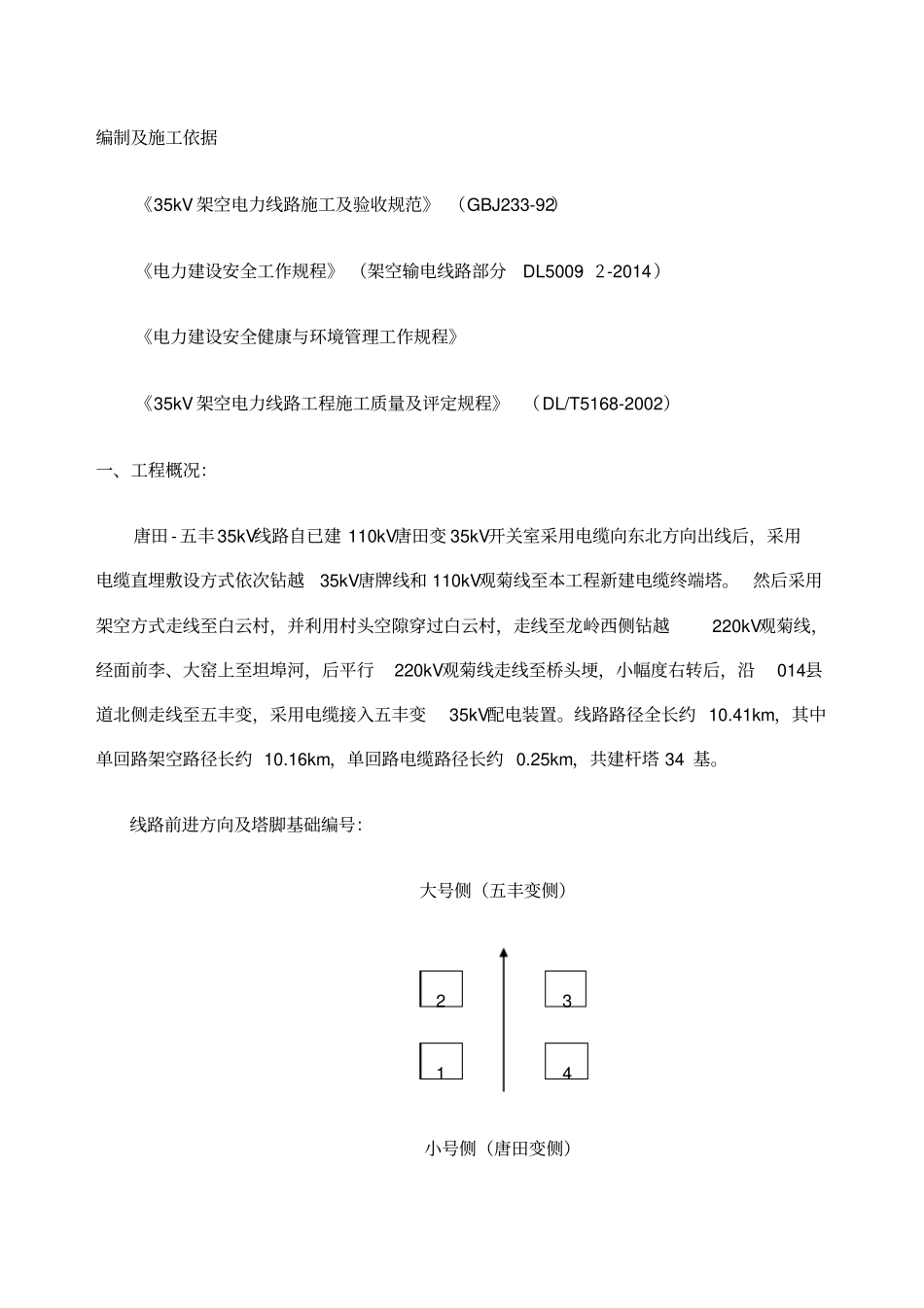

池州东至县唐田-五丰35kV线路工程立塔施工方案中国能源建设集团安徽电力建设第二工程公司2016年3月18日批准：年月日审核：年月日编写：年月日前言铁塔组立应严格按《内拉线悬浮抱杆分解组塔标准工艺》和本工程《立塔施工工艺》执行。本工程的自立式铁塔均采用内拉线抱杆组立。本工艺的交底由项目总工向项目技术、安全、质量、材料人员进行交底，项目总工或项目技术负责人向施工队交底，并形成记录。由项目总工主持首基试点；并以书面形式(试点小结)规范操作工艺编制及施工依据《35kV架空电力线路施工及验收规范》（GBJ233-92）《电力建设安全工作规程》（架空输电线路部分DL5009·2-2014）《电力建设安全健康与环境管理工作规程》《35kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002）一、工程概况：唐田-五丰35kV线路自已建110kV唐田变35kV开关室采用电缆向东北方向出线后，采用电缆直埋敷设方式依次钻越35kV唐牌线和110kV观菊线至本工程新建电缆终端塔。然后采用架空方式走线至白云村，并利用村头空隙穿过白云村，走线至龙岭西侧钻越220kV观菊线，经面前李、大窑上至坦埠河，后平行220kV观菊线走线至桥头埂，小幅度右转后，沿014县道北侧走线至五丰变，采用电缆接入五丰变35kV配电装置。线路路径全长约10.41km，其中单回路架空路径长约10.16km，单回路电缆路径长约0.25km，共建杆塔34基。线路前进方向及塔脚基础编号：大号侧（五丰变侧）小号侧（唐田变侧）21431.参建单位建设单位：国网安徽东至县供电有限责任公司设计单位：安徽华电工程咨询设计有限公司施工单位：中国能源建设集团安徽电力建设第二工程公司监理单位：安徽电力工程监理有限公司2．工程施工现场组织机构图（见附图）二、铁塔组立准备1、对基础的要求①铁塔基础必须经中间验收合格，基础缺陷处理完毕。②基础混凝土强度须达到设计强度的70％，2、场地准备①铁塔的组装场地应平整，对影响组装的凹凸面应予以平整。②对影响组装和吊装的构筑物，如电力线、通讯线、道路、树木等应预先采取相应的措施。3、对塔料、构件的缺陷处理①按设计施工图纸核定塔料的数量和规格，角钢弯曲度不得超过构件长度的2‰，当角钢弯曲超过此值时，可采用冷矫正法矫正。但矫正后构件不得有凹痕和裂纹。②由于运输或矫正引起的构件表田镀锌剥落或补孔等，均应涂好富锌漆处理。对锌层大面积剥落的构件应予以更换。三、铁塔组立方式本工程全部铁塔均采用内拉线悬浮抱杆分解组立。木工程采用口500mmX19m和口300mmX15m内拉线抱杆分解组立。口500mmX19m抱杆主要在组立SJ4、J4、J1、J2单回路铁塔使用，口300mmx15抱杆主要在组立Z1单回路铁塔时使用，也可根据塔高进行合理调整。抱杆工器具清单见附一：内拉线抱杆工器具。四、一般工艺要求l、对螺栓及脚钉的要求1.1、本工程螺栓均采用一螺帽方式。当因加工原因螺栓出扣长不一致时，应加装平垫片，垫片加装在螺帽一侧。螺栓穿过的构件数量(包括垫片)不得超过5个。1.2本工程所有铁塔从地面起6米范围内，采用五角棘轮型防盗螺桂。1.3螺栓紧固后，螺栓露扣单帽不得小于2扣，双帽至少平帽，脚钉用作螺栓时，露扣长与同等条件的螺栓相同，1.4脚钉安装位置：单回路塔脚钉布置在4#腿，曲臂以上布置在2#、4#腿：双回路和四回路塔脚钉布置在1#和4#腿。且脚钉塔身与头部必须连续。1.5、各种螺栓、脚钉应紧固，并达到规范要求：M16，8000N.cmM20：10000N.cmM24：25000N．cm相应脚钉螺栓的紧固要求同上。2、螺栓穿入方向2.1、对主体结构：水平方向由内向外，垂直方向由下向上。2.2、对平台结构：顺线路方由小号往大号穿入，横线路方向两侧由内向外，中间由左向右，垂直方向由下向上。2.3、对个别不易穿入螺桂，其穿入方向可予以变动。但必须做好记录并及时上报。2.4、当螺栓穿向（由下向上，由内向外)相互矛盾时，按由向上穿安装。3、挂板根据施工图瓷瓶串倒挂处挂扳反向火曲安装。五、内拉线抱杆的使用特性和规定1、口300mxl5m抱杆使用参数：设计最大起吊荷重：1.2t起吊绳与抱杆夹角≤20°控制大绳与地面夹角≤52°机动绞磨地锚2t级；控制大绳1t级；抱杆允许中心轴向下压力150kN，抱杆允许有效起吊...
