高压开关柜验收模板VIP免费

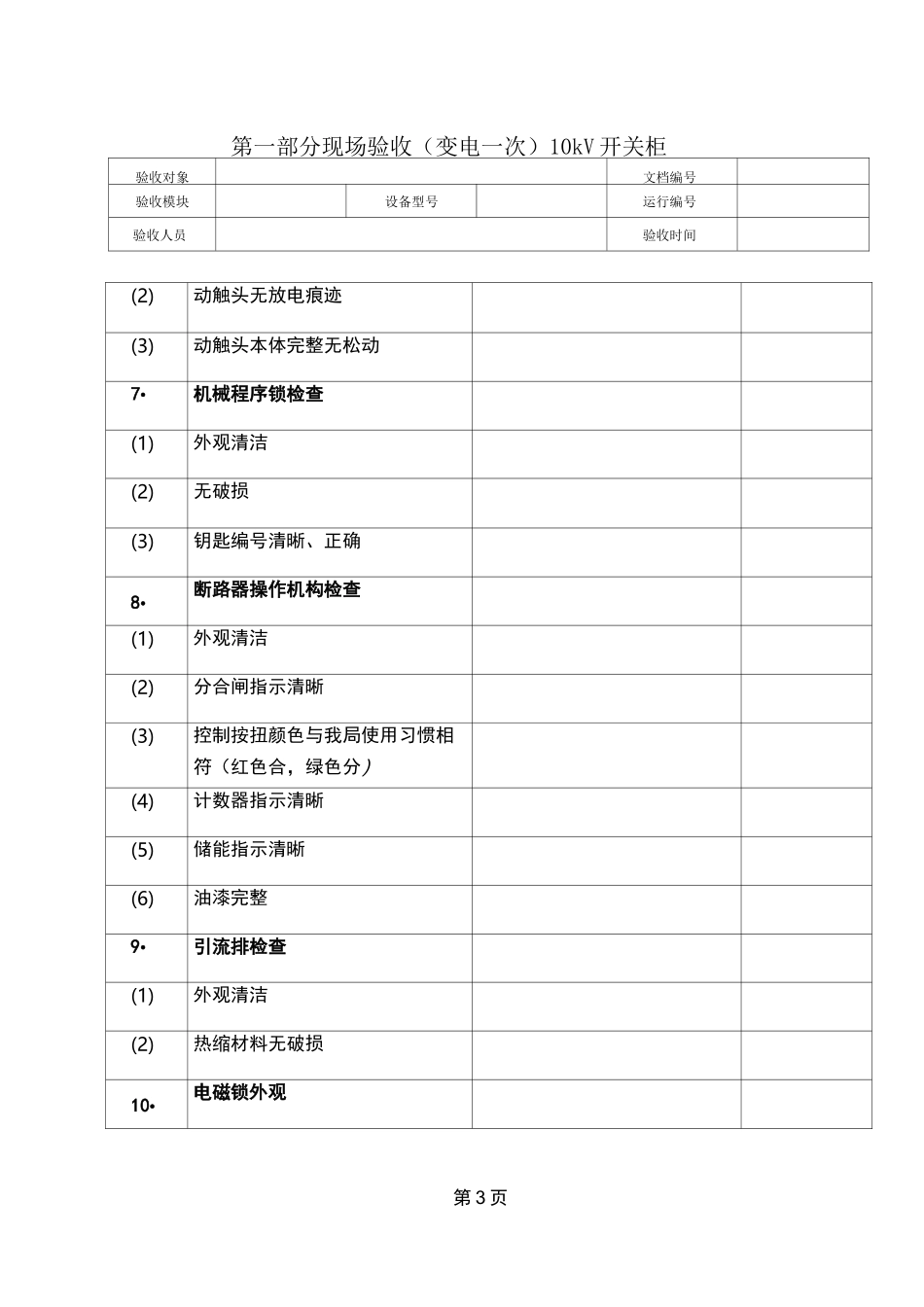

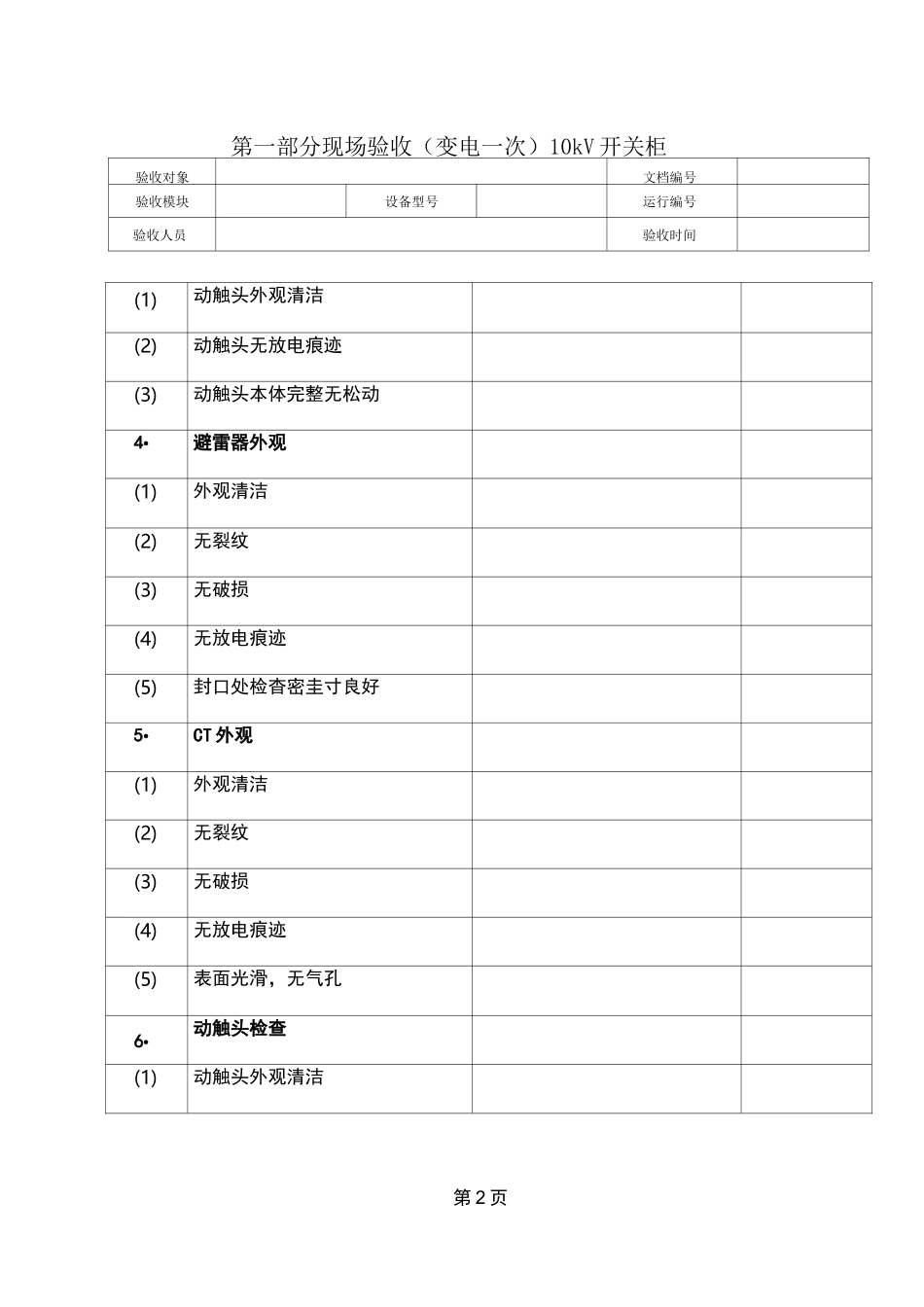

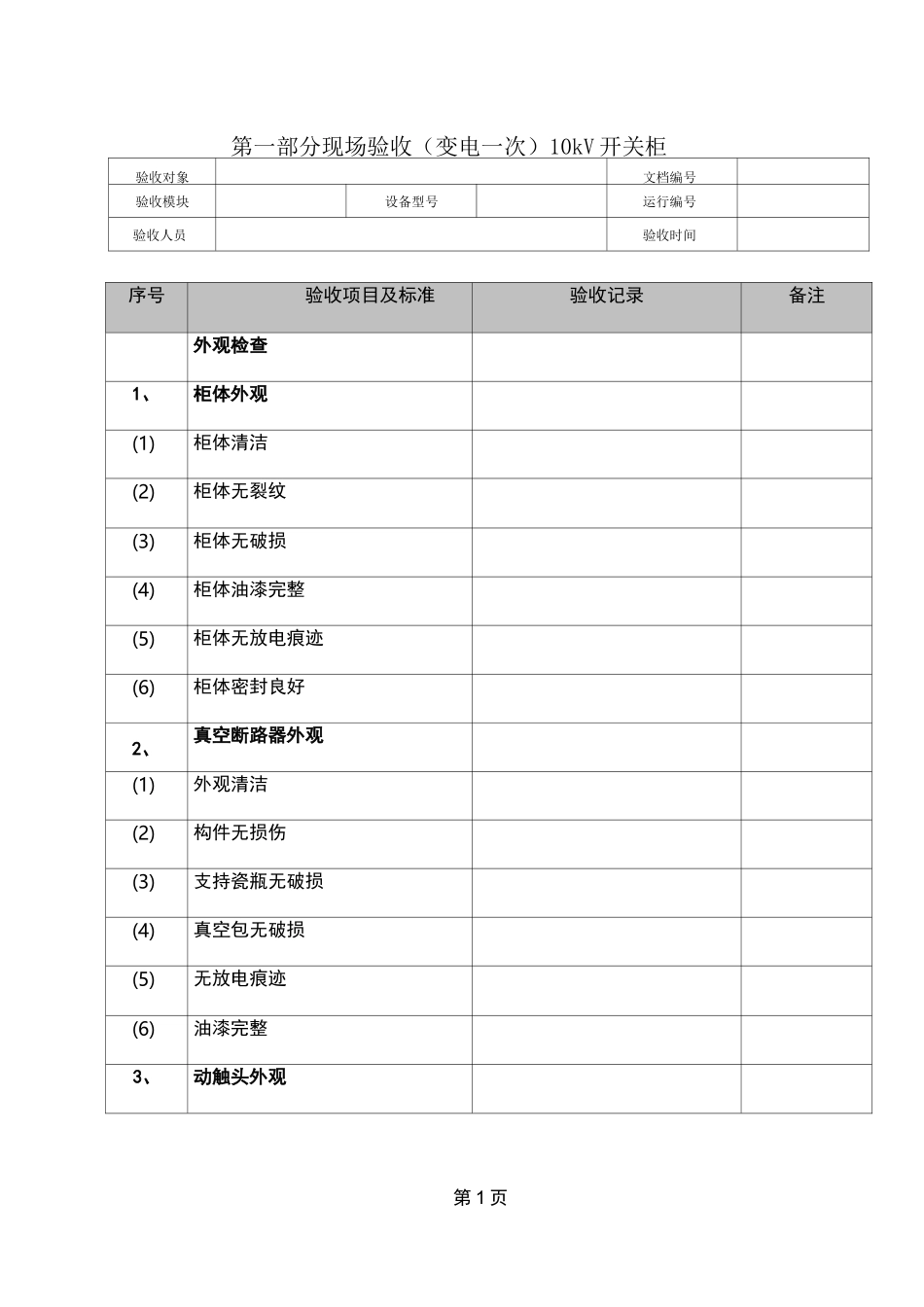

第1页第一部分现场验收（变电一次）10kV开关柜验收对象文档编号验收模块设备型号运行编号验收人员验收时间序号验收项目及标准验收记录备注外观检查1、柜体外观(1)柜体清洁(2)柜体无裂纹(3)柜体无破损(4)柜体油漆完整(5)柜体无放电痕迹(6)柜体密封良好2、真空断路器外观(1)外观清洁(2)构件无损伤(3)支持瓷瓶无破损(4)真空包无破损(5)无放电痕迹(6)油漆完整3、动触头外观第2页第一部分现场验收（变电一次）10kV开关柜验收对象文档编号验收模块设备型号运行编号验收人员验收时间(1)动触头外观清洁(2)动触头无放电痕迹(3)动触头本体完整无松动4•避雷器外观(1)外观清洁(2)无裂纹(3)无破损(4)无放电痕迹(5)封口处检杳密圭寸良好5•CT外观(1)外观清洁(2)无裂纹(3)无破损(4)无放电痕迹(5)表面光滑，无气孔6•动触头检查(1)动触头外观清洁第3页第一部分现场验收（变电一次）10kV开关柜验收对象文档编号验收模块设备型号运行编号验收人员验收时间(2)动触头无放电痕迹(3)动触头本体完整无松动7•机械程序锁检查(1)外观清洁(2)无破损(3)钥匙编号清晰、正确8•断路器操作机构检查(1)外观清洁(2)分合闸指示清晰(3)控制按扭颜色与我局使用习惯相符（红色合，绿色分）(4)计数器指示清晰(5)储能指示清晰(6)油漆完整9•引流排检查(1)外观清洁(2)热缩材料无破损10•电磁锁外观第4页第一部分现场验收（变电一次）10kV开关柜验收对象文档编号验收模块设备型号运行编号验收人员验收时间(1)外观清洁(2)无破损(3)钥匙编号清晰、正确11.高压带电显示装置外观(1)外观清洁(2)无破损二质量检查1.柜体安装质量检查(1)柜体安装垂直(2)柜体连接牢固(3)柜体接地规范、良好(4)柜门可靠接地（软铜带）2.真空断路器安装质量检查(1)安装垂直、牢固(2)—次接线接触良好(3)断路器构架接地可靠、规范(4)相序标志清晰正确第5页第一部分现场验收（变电一次）10kV开关柜验收对象文档编号验收模块设备型号运行编号验收人员验收时间(5)断路器与机构的联动正常,无卡阻现象(6)断路器直阻现场抽检符合厂家设计要求(7)断路器主触头分、合闸的同期性现场抽杳符合产品技术条件的规定。(8)断路器合闸过程中触头接触后的弹跳时间现场抽杳不大于2ms(9)分、合闸线圈及合闸接触器线圈的绝缘电阻值不低于10MQ4动触头安装质量检查(1)动、静触头插入深度符合厂家设计要求(2)动、静触头夹紧力符合设计要求(3)动触头涂凡士林5•避雷器安装质量检查(1)现场制作件检杳符号设计要求(2)垂直度符合要求(3)设备连线接触良好(4)接地线连接正确、可靠、规范(5)带电部分对地距离大于125mm第6页第一部分现场验收（变电一次）10kV开关柜验收对象文档编号验收模块设备型号运行编号验收人员验收时间(6)相间距离大于125mm6•CT检查(1)安装牢固，符合规范(2)变比符合设计要求(3)暂不使用的二次侧应短路(4)一次接地符合规范(5)二次接地符合规范(6)零序CT屏敝接地检杳牢固，走向正确7•接地刀闸操作机构检查(1)安装牢固(2)操作灵活、可靠(3)机械闭锁可靠(4)机械闭锁操作灵活8•机械程序锁检查(1)操作灵活(2)操作程序符合要求9•断路器操作机构检查第7页第一部分现场验收（变电一次）10kV开关柜验收对象文档编号验收模块设备型号运行编号验收人员验收时间(1)机构安装固定牢靠(2)机构的联动正常,无卡阻现象(3)分合闸指示位置正确(4)储能弹簧储能指示正确(5)弹簧储能到位(6)储能弹簧位置微动开关动作可靠(7)储能时间符合厂家设计要求(8)计数器动作可靠、正确(9)现场抽检动作电压符合规范(10)现场抽检机械特性符合规范(11)转换开关动作可靠(12)传动控制符合要求10•引流排安装检查(1)安装牢固(2)安装工艺符合规范(3)引流排选材符合设计要求(4)相间距离大于125mm第8页第一部分现场验收（变电一次）10kV开关柜验收对象文档编号验收模块设备型号运行编号验收人员验收时间(5)对地距离大于125mm(6)相序标志正确清晰(7)连接导电部分打磨并涂导电脂(8)紧固螺丝规格符合规范(9)紧固螺丝安装紧固并留有3—5牙余地11.除湿装置检查(1)接线符合工艺要求(2)手动检杳功能正常(3)自动检杳功能正常(4)工作状态指示正常12.电磁锁检查(1)动作灵活可靠(2)电源指示灯指示正确13.高压带电显示装置(1)安装符合规范(2)接线正确(3)指示正确
