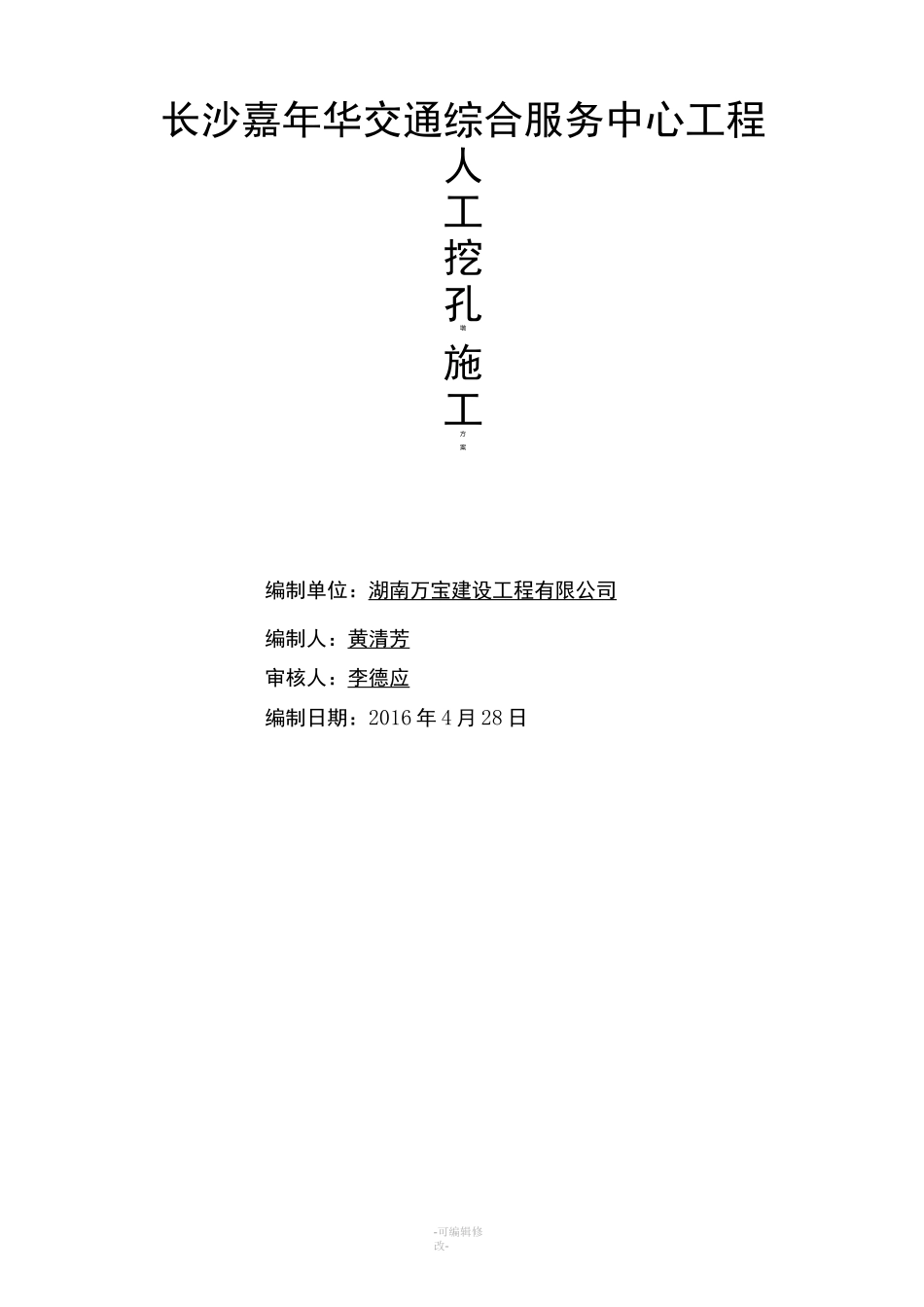

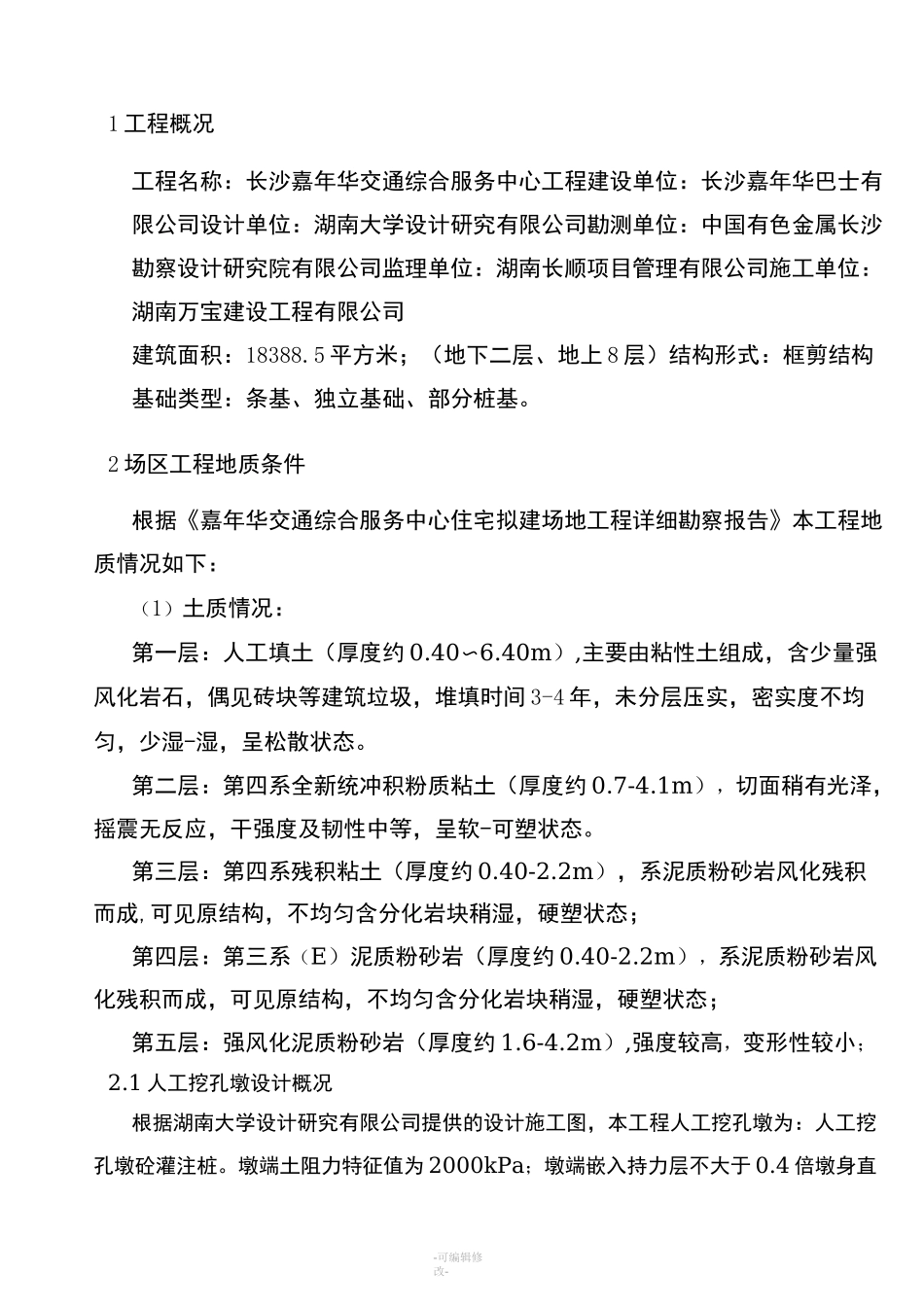

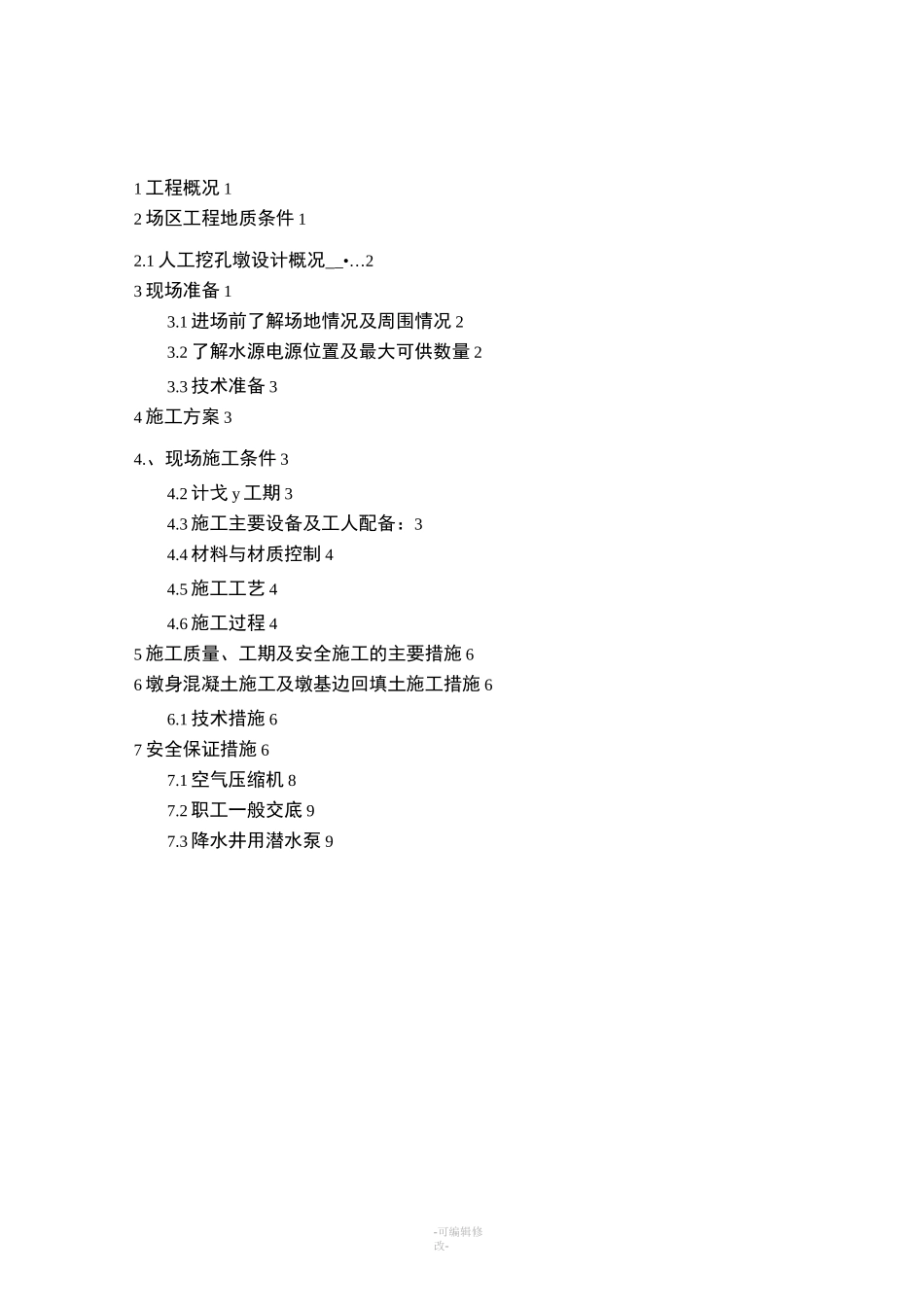

-可编辑修改-长沙嘉年华交通综合服务中心工程人工挖孔墩施工方案编制单位：湖南万宝建设工程有限公司编制人：黄清芳审核人：李德应编制日期：2016年4月28日-可编辑修改-1工程概况12场区工程地质条件12.1人工挖孔墩设计概况__•…23现场准备13.1进场前了解场地情况及周围情况23.2了解水源电源位置及最大可供数量23.3技术准备34施工方案34.、现场施工条件34.2计戈y工期34.3施工主要设备及工人配备：34.4材料与材质控制44.5施工工艺44.6施工过程45施工质量、工期及安全施工的主要措施66墩身混凝土施工及墩基边回填土施工措施66.1技术措施67安全保证措施67.1空气压缩机87.2职工一般交底97.3降水井用潜水泵9-可编辑修改-1工程概况工程名称：长沙嘉年华交通综合服务中心工程建设单位：长沙嘉年华巴士有限公司设计单位：湖南大学设计研究有限公司勘测单位：中国有色金属长沙勘察设计研究院有限公司监理单位：湖南长顺项目管理有限公司施工单位：湖南万宝建设工程有限公司建筑面积：18388.5平方米；（地下二层、地上8层）结构形式：框剪结构基础类型：条基、独立基础、部分桩基。2场区工程地质条件根据《嘉年华交通综合服务中心住宅拟建场地工程详细勘察报告》本工程地质情况如下：（1）土质情况：第一层：人工填土（厚度约0.40〜6.40m）,主要由粘性土组成，含少量强风化岩石，偶见砖块等建筑垃圾，堆填时间3-4年，未分层压实，密实度不均匀，少湿-湿，呈松散状态。第二层：第四系全新统冲积粉质粘土（厚度约0.7-4.1m），切面稍有光泽，摇震无反应，干强度及韧性中等，呈软-可塑状态。第三层：第四系残积粘土（厚度约0.40-2.2m），系泥质粉砂岩风化残积而成,可见原结构，不均匀含分化岩块稍湿，硬塑状态；第四层：第三系（E）泥质粉砂岩（厚度约0.40-2.2m），系泥质粉砂岩风化残积而成，可见原结构，不均匀含分化岩块稍湿，硬塑状态；第五层：强风化泥质粉砂岩（厚度约1.6-4.2m）,强度较高，变形性较小；2.1人工挖孔墩设计概况根据湖南大学设计研究有限公司提供的设计施工图，本工程人工挖孔墩为：人工挖孔墩砼灌注桩。墩端土阻力特征值为2000kPa；墩端嵌入持力层不大于0.4倍墩身直-可编辑修改-径且不大于0.5米。墩端须作扩大头处理，扩大头尺寸详大样及墩图，扩大部分一般不设护壁，如土质有特殊情况时应另行处理。（1）工程墩及型号桩径：本工程为端承墩为圆形，孔径900〜1800mm共计14根。（2）工程墩钢筋配置：本工程墩蕊钢筋配置为由纵筋（竖向筋、主筋）、螺旋箍、加劲筋、抗浮筋等焊制而成的通长墩钢筋笼，钢筋保护层厚度为50血。墩蕊钢筋笼配筋：1、墩钢筋采用HRB400级（）及HPB300（）;纵向钢筋的接头必须采用焊接。2、水平钢筋（横向加劲箍②及螺旋箍③），其与纵向钢筋①交点处应焊牢。3、钢筋笼外侧需设混凝土垫块或采用其他有效措施，以确保钢筋保护层的厚度，保护层的厚度为50。3、本工程人工挖孔墩墩身砼和护壁砼均为C30。3现场准备3.1进场前了解场地情况及周围情况1）施工现场无临时用电源；2）施工现场无正式水源，施工用水只能使用集水坑采集雨水；3）现场土石方外运困难；4）地质环境复杂，施工的区域先前为水库后经人工回填至现状。3.2了解水源电源位置及最大可供数量现场施工用电供电接口还未提供，经与业主沟通协商，根据现场墩基施工用电设备总量统计，墩基施工阶段异地借用100KW用电。在开工前，把施工现场临时用电按规范及安全要求，布设好线路走向、配电箱、机械摆放位置等。3.3技术准备1）建立项目经理、项目技术负责人为核心的技术管理体系，下设施工、技术、质量、材料、计划等分管人员。2）认真学习施工图纸及设计要求，根据工程实际提出合理化建议。3）做好墩基部分施工方案，做好分项工程技术交底。-可编辑修改-4）建立完善的信息，资料档案制度。5）编制钢筋、水泥、商品混凝土等材料的总计划和分段供应计划，相应编制材料试验计划，质量把关。6）按资源计划安排机械设备，周转工具进场，并完备相应手续。7）建立完善的质量保证体系，制定确保合格的技术措施。8）根据规划、勘察设计、建设单位、监理单位等部门复核定点坐标）建筑标高来控制施工。9）做好...
