5402～8402区下段回风道贯通测量总结报告VIP免费

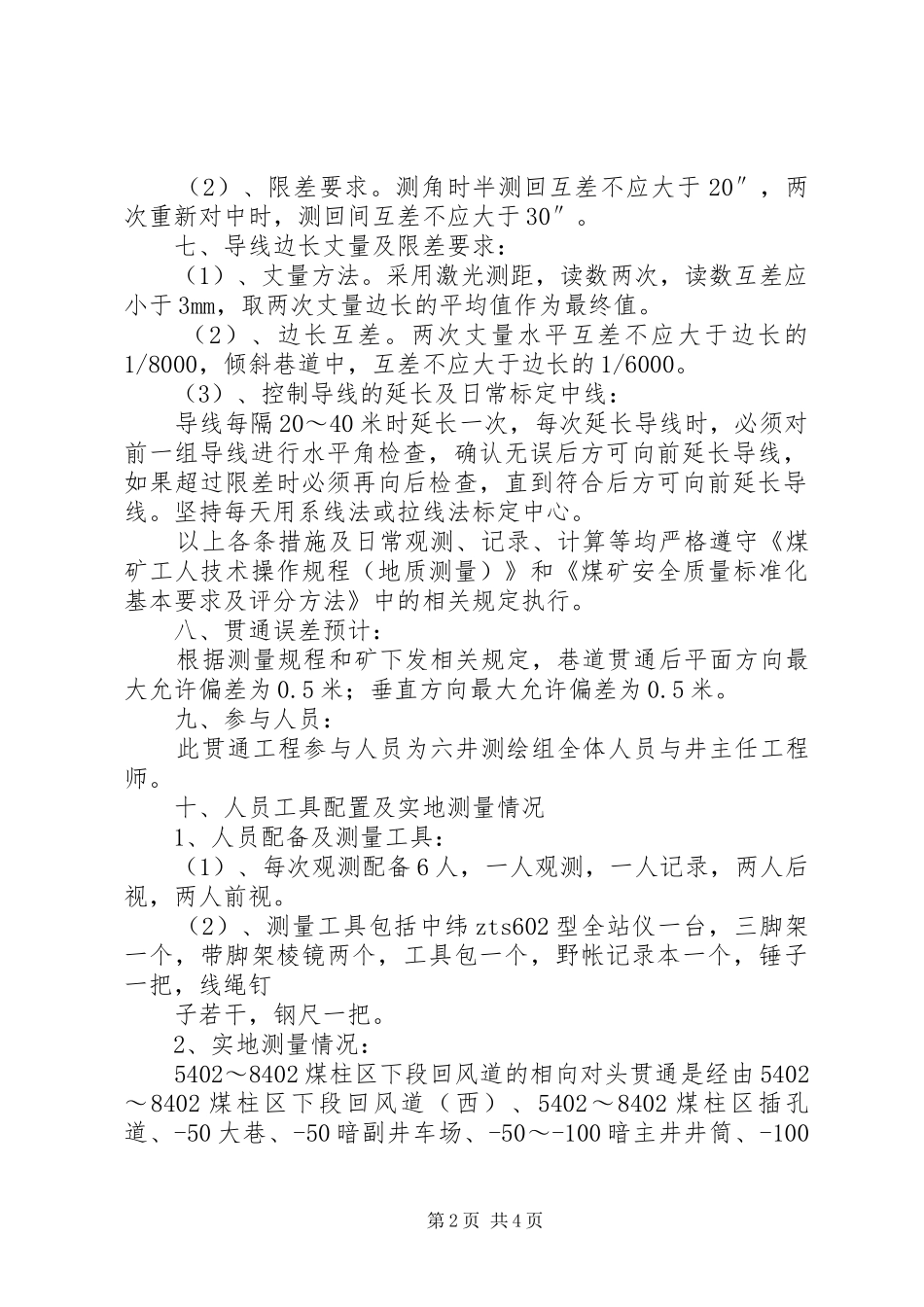

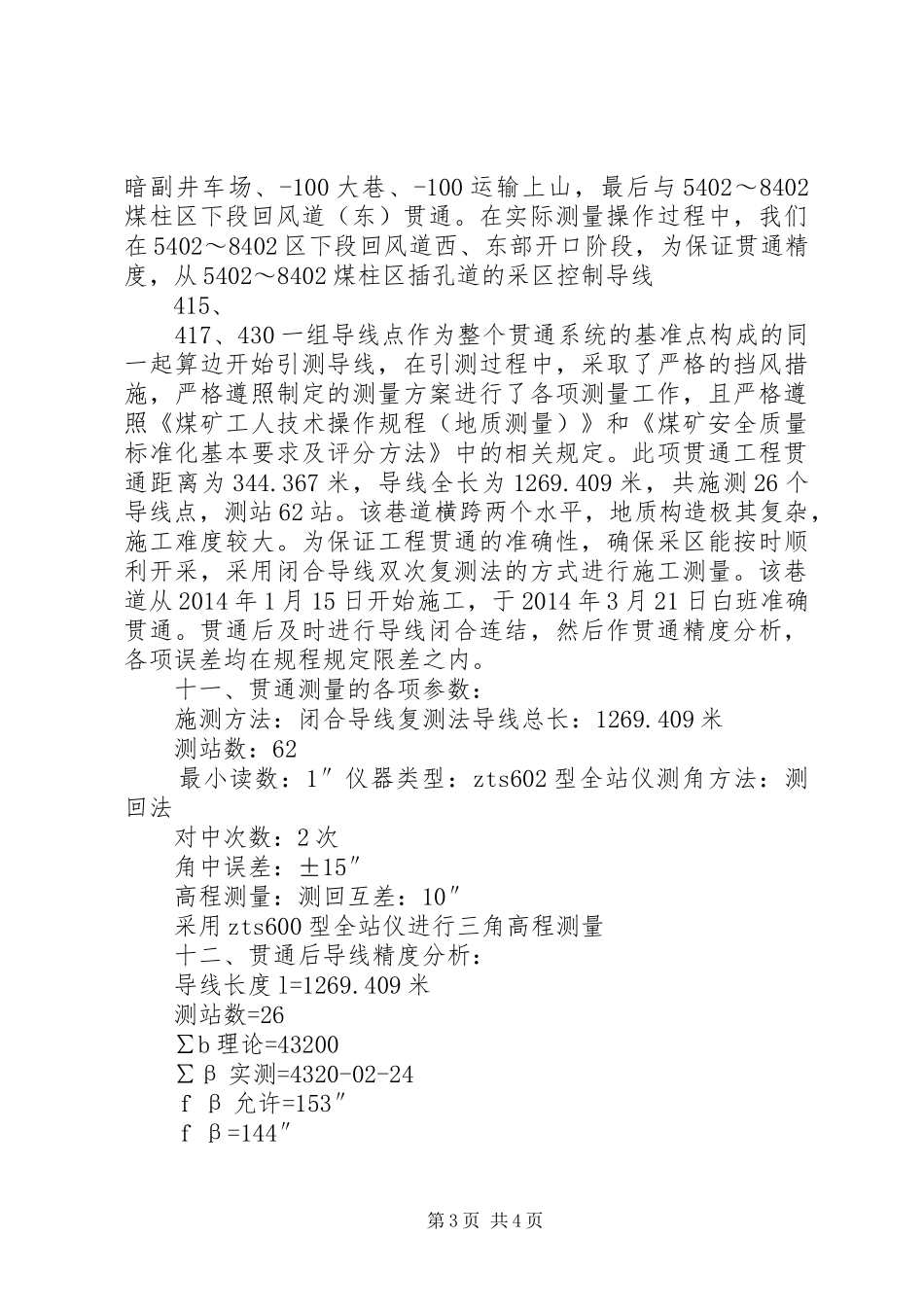

5402～8402区下段回风道贯通测量总结报告第一篇：5402～8402区下段回风道贯通测量总结报告贯通测量总结报告贯通巷道名称：5402～8402煤柱区下段回风道编号：gt-1402总结人：黎竹成梅河煤矿六井2014年3月22日一、贯通工程名称。5402～8402煤柱区下段回风道。二、贯通工程概况。5402～8402煤柱区溜回风道服务于5402～8402煤柱区下段，该区为俯斜综采工作面，该巷道设计长度为345米，由开拓段与掘进段相向对头施工，设计断面为3.6米×2.8米，采用锚网锚索联合支护，贯通位置在5402～8402煤柱区下段回风道512X导线点前37.8m。三、贯通工程用途。回风、运料、行人。四、贯通工程地表相对位置。兰堡村兰堡公路西侧350米水、旱田，垂直高度为440米，施工对地表农作物耕种无较大影响。五、测量方案：巷道开口时，导线均由同一组导线边415、417、430三个测点构成的起始边出发，测设30″导线至巷道开口处，经检查无误后对巷道拉门进行标定给向，巷道两头各施工50米时对整个贯通系统进行第一次联系测量，在临贯通50米时，再复测一次30″导线，确认无误后进行最后一次的坐标反算的标定给向工作，待巷道贯通后，再联测两侧导线，形成闭合，作贯通精度分析。六、水平角观测及限差要求：（1）、观测方法。采用中纬zts602型全站仪用测回法观测水平角，当边长大于30米时，每站采用一次对中，测一个测回，边长小于30米时，每站采用两次对中，测两个测回。点上对中时，在相互垂直的方向上观察垂球尖对准望远镜镜上中心。第1页共4页（2）、限差要求。测角时半测回互差不应大于20″，两次重新对中时，测回间互差不应大于30″。七、导线边长丈量及限差要求：（1）、丈量方法。采用激光测距，读数两次，读数互差应小于3mm，取两次丈量边长的平均值作为最终值。（2）、边长互差。两次丈量水平互差不应大于边长的1/8000，倾斜巷道中，互差不应大于边长的1/6000。（3）、控制导线的延长及日常标定中线：导线每隔20～40米时延长一次，每次延长导线时，必须对前一组导线进行水平角检查，确认无误后方可向前延长导线，如果超过限差时必须再向后检查，直到符合后方可向前延长导线。坚持每天用系线法或拉线法标定中心。以上各条措施及日常观测、记录、计算等均严格遵守《煤矿工人技术操作规程（地质测量）》和《煤矿安全质量标准化基本要求及评分方法》中的相关规定执行。八、贯通误差预计：根据测量规程和矿下发相关规定，巷道贯通后平面方向最大允许偏差为0.5米；垂直方向最大允许偏差为0.5米。九、参与人员：此贯通工程参与人员为六井测绘组全体人员与井主任工程师。十、人员工具配置及实地测量情况1、人员配备及测量工具：（1）、每次观测配备6人，一人观测，一人记录，两人后视，两人前视。（2）、测量工具包括中纬zts602型全站仪一台，三脚架一个，带脚架棱镜两个，工具包一个，野帐记录本一个，锤子一把，线绳钉子若干，钢尺一把。2、实地测量情况：5402～8402煤柱区下段回风道的相向对头贯通是经由5402～8402煤柱区下段回风道（西）、5402～8402煤柱区插孔道、-50大巷、-50暗副井车场、-50～-100暗主井井筒、-100第2页共4页暗副井车场、-100大巷、-100运输上山，最后与5402～8402煤柱区下段回风道（东）贯通。在实际测量操作过程中，我们在5402～8402区下段回风道西、东部开口阶段，为保证贯通精度，从5402～8402煤柱区插孔道的采区控制导线415、417、430一组导线点作为整个贯通系统的基准点构成的同一起算边开始引测导线，在引测过程中，采取了严格的挡风措施，严格遵照制定的测量方案进行了各项测量工作，且严格遵照《煤矿工人技术操作规程（地质测量）》和《煤矿安全质量标准化基本要求及评分方法》中的相关规定。此项贯通工程贯通距离为344.367米，导线全长为1269.409米，共施测26个导线点，测站62站。该巷道横跨两个水平，地质构造极其复杂，施工难度较大。为保证工程贯通的准确性，确保采区能按时顺利开采，采用闭合导线双次复测法的方式进行施工测量。该巷道从2014年1月15日开始施工，于2014年3月21日白班准确贯通。贯通后及时进行导线闭合连结，然后作贯通精度分析，各项误差均在规程规定限差之内...
