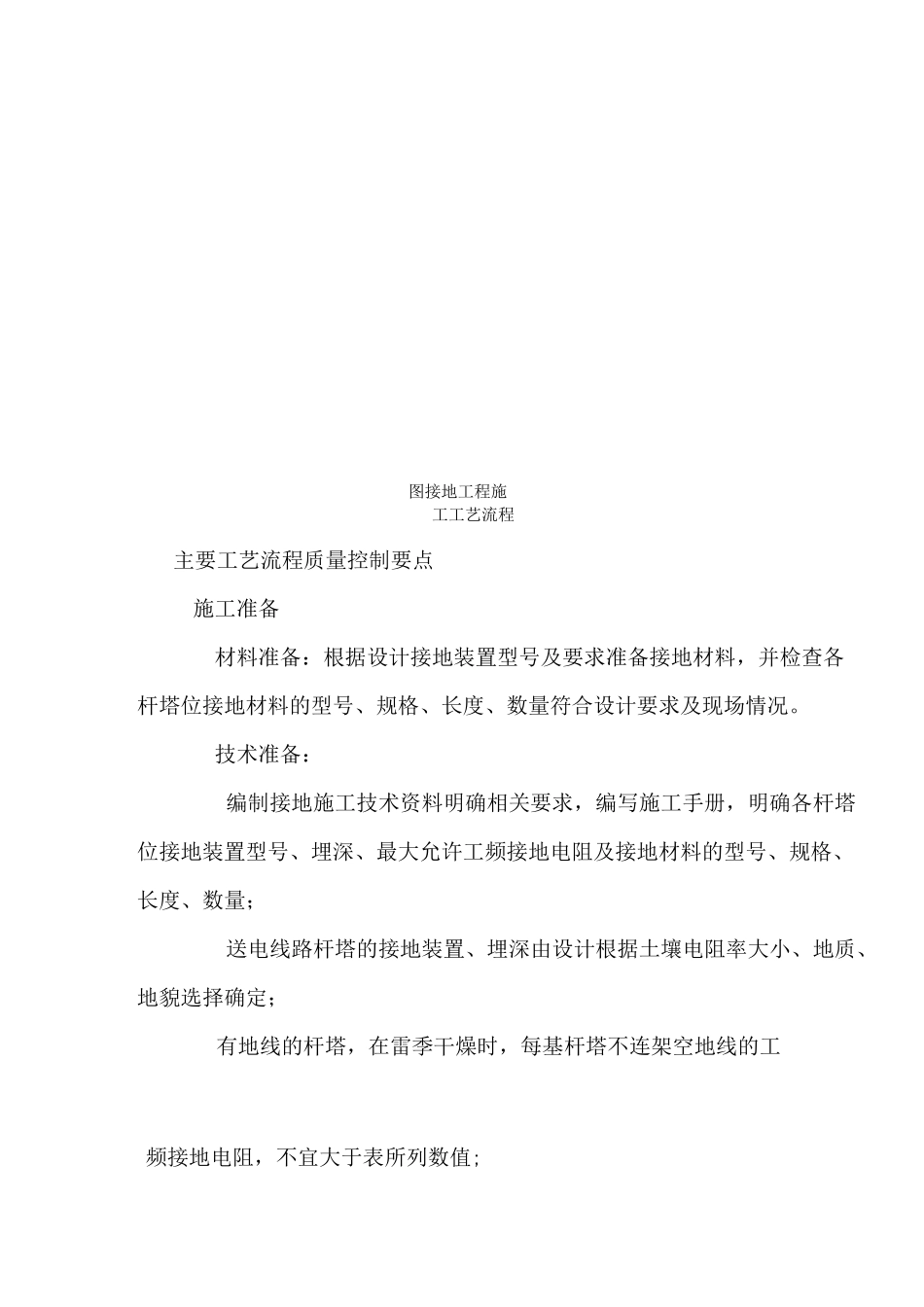

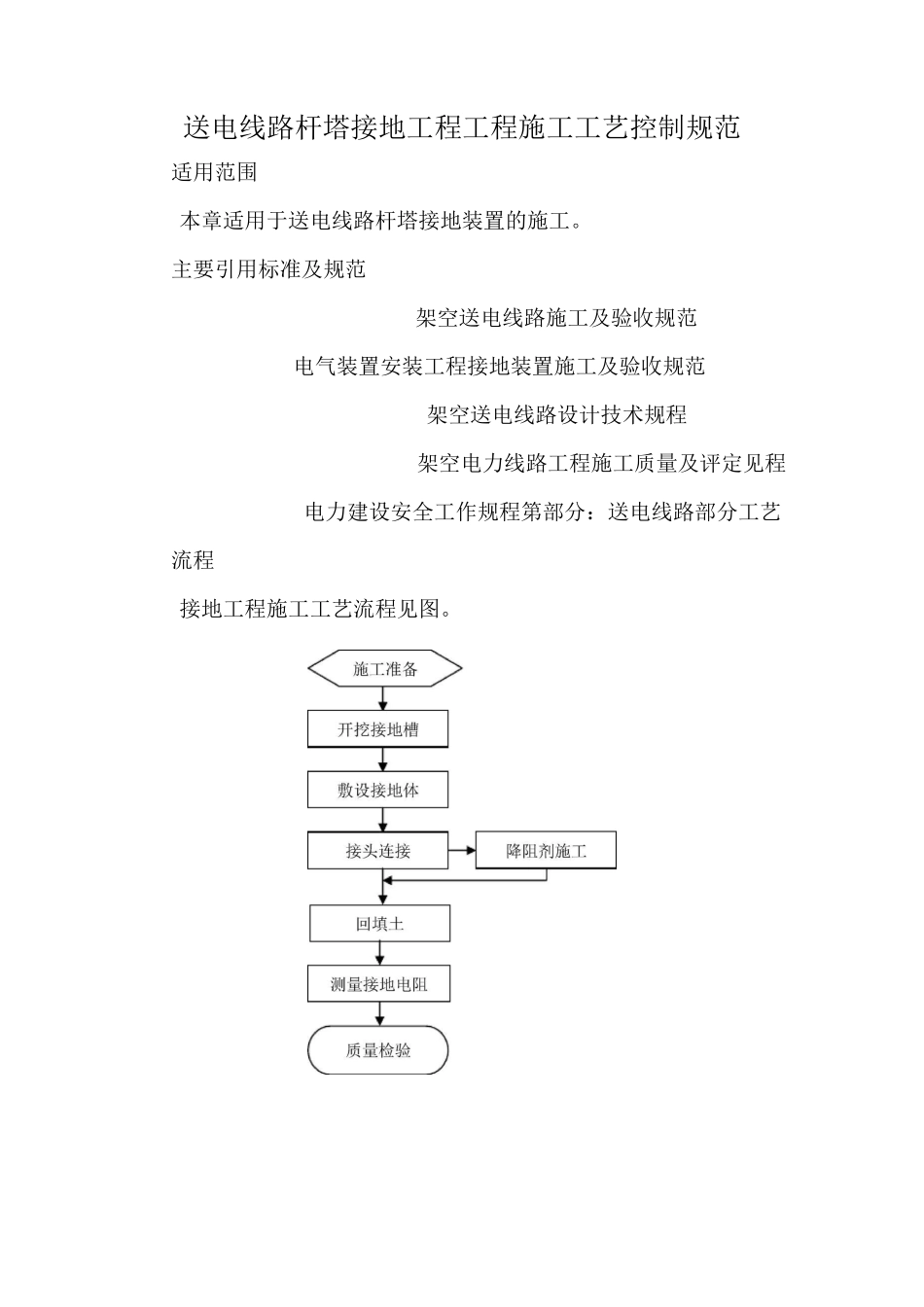

送电线路杆塔接地工程工程施工工艺控制规范适用范围本章适用于送电线路杆塔接地装置的施工。主要引用标准及规范架空送电线路施工及验收规范电气装置安装工程接地装置施工及验收规范架空送电线路设计技术规程架空电力线路工程施工质量及评定见程电力建设安全工作规程第部分：送电线路部分工艺流程接地工程施工工艺流程见图。频接地电阻，不宜大于表所列数值;图接地工程施工工艺流程主要工艺流程质量控制要点施工准备材料准备：根据设计接地装置型号及要求准备接地材料，并检查各杆塔位接地材料的型号、规格、长度、数量符合设计要求及现场情况。技术准备：编制接地施工技术资料明确相关要求，编写施工手册，明确各杆塔位接地装置型号、埋深、最大允许工频接地电阻及接地材料的型号、规格、长度、数量；送电线路杆塔的接地装置、埋深由设计根据土壤电阻率大小、地质、地貌选择确定；有地线的杆塔，在雷季干燥时，每基杆塔不连架空地线的工对参加施工的人员进行技术交底；按照有关安全规程、规定的要求清除焊接点附近安全范围内的易燃易爆物品、材料；按照有关安全规程、规定的要求布置、防护有关焊接使用的管、线、气瓶、焊机等。表有地线杆塔的工频接地电阴土壤电阻率及以下以上〜以上以上〜以上工频接地电阻①①如土壤电阻率超过.，接地电阻很难降到时，可米用根且不超过的放射线接地体或连续伸长接地体，其接地电阻不受限制。工器具准备：根据各杆塔位的地形、地质、地貌等情况确定接地施工使用的工器具；对开挖接地槽及焊接接地体的工器具在使用前需检查其完好性并符合有关安全要求；按照有关安全规程、规定的要求运输、保管及使用有关管、线、气瓶、焊机等；按有关要求配备个人劳保用品。开挖接地槽接地装置应按设计图敷设，受地质地形条件限制时可做局部修改；在丘陵、山地等倾斜地形，接地体应避免顺山坡方向布置，宜沿等高线布置；两接地体间的平行距离不应小于。但无论修改与否均应在施工质量验收记录中绘制接地装置敷设简图。原设计图形为环形者仍应呈环形。接地槽开挖前，应根据设计图纸及现场地形、地貌进行接地槽的放样，划出接地槽开挖线。如遇障碍物（如大块岩石等）可绕道避让，但不得改变接地装置型式及减少接地槽长度。接地槽开挖以人力开挖为主，根据放样开挖线及地貌条件、设计图纸要求的深度、宽度挖掘接地槽。开挖接地槽时，遇有地下管道、电缆等应进行避让。接地槽中影响接地体与土壤接触的杂物应清除。接地槽底部应平整，深度不得有负误差。使用钢尺测量接地槽深度、长度符合设计图纸要求。接地槽开挖见图一，接地槽深度测量见图一。敷设接地体接地体的规格、埋深、长度不应小于设计规定，接地体敷设应平直。根据设计图纸及现场地形地貌，在现场或材料站截割接地体。在现场将接地体调直，不应有明显的弯曲，并不得有断折、破裂。将接地体沿接地槽布置于槽底。如接地体有弹性不易贴紧接地槽底时，应在回填土时将接地体压紧在槽底后再填土夯实。接地引下线的布置应符合设计或运行要求，与杆塔连接应贴合紧密。接头连接主要采用焊接连接，可使用电焊或气焊。接地体连接前，应清除连接部位处的铁锈、污物。接地体接头连接采用搭接方法焊接，圆钢的搭接长度应为其直径的倍且符合设计要求并应双面施焊；扁钢的搭接长度应为其宽度的倍且符合设计要求并应四面施焊。接地体接头连接必须可靠。焊接应牢固无虚焊；焊接后的焊缝应无气孔、砂眼、咬边、裂纹等缺陷。对焊接接头及接地引下线应按设计要求采取防腐措施。接地体接头焊接见图，接地体接头防腐见图。降阻剂施工将降阻剂按说明书要求的降阻剂与水的比例加水并充分搅拌均匀成浆体状。将接地体支撑或提起距接地槽底的高度符合设计要求。按设计图纸每米降阻剂用量沿接地体浇筑拌好的降阻剂，将接地体包裹均匀、覆盖严实。在敷设过程中，不得将泥沙等杂物接触接地体或混入降阻剂中。待降阻剂初凝后，再回填细土。降阻剂敷设见图。回填土接地槽回填土之前，必须检查接地槽的长度和深度符合设计要求。接地槽的回填宜选取未渗有石块及其他杂物的泥土并应夯实，回填后应筑有防沉层，其高度宜为〜。对于使用降阻剂的接地装...
