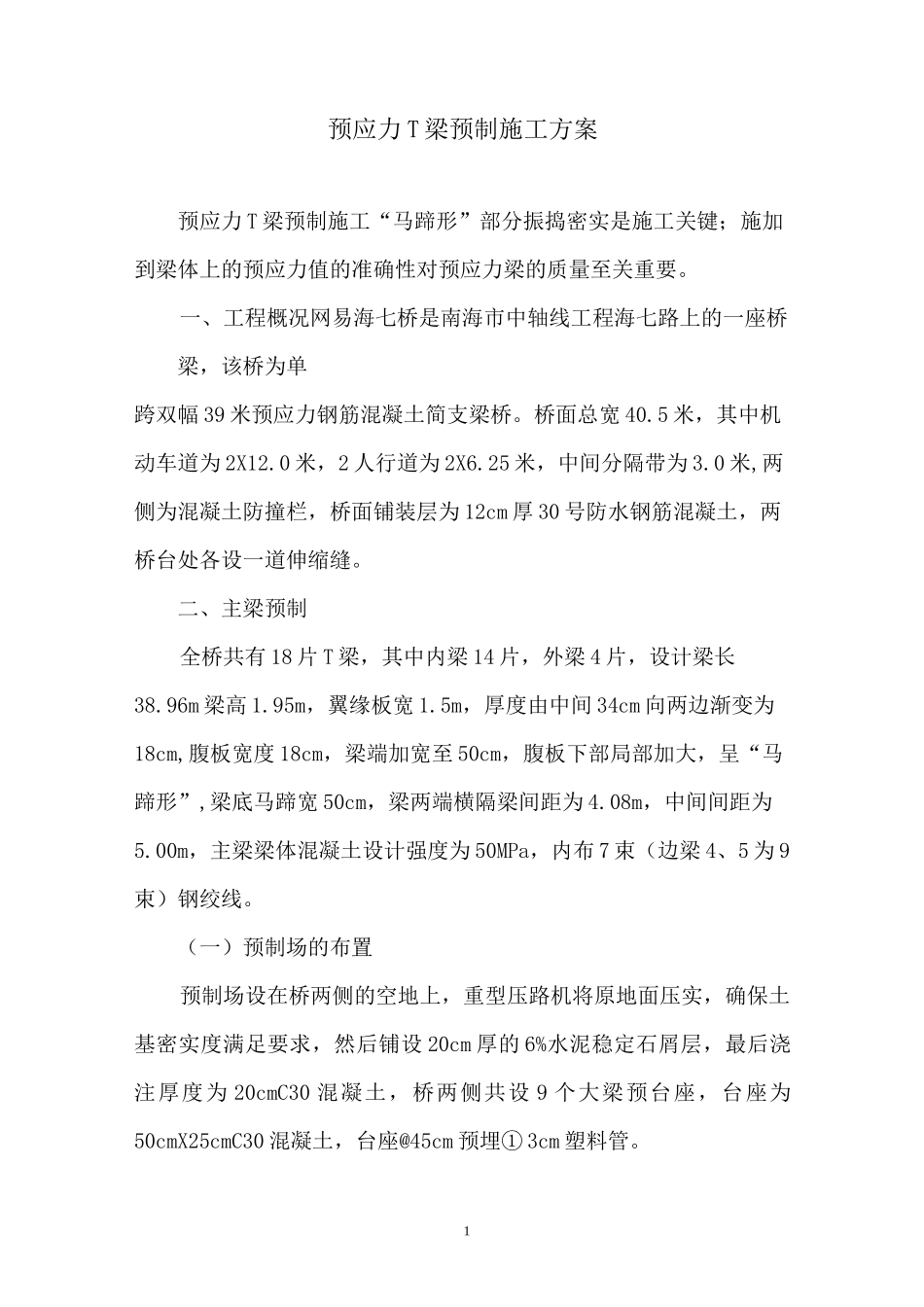

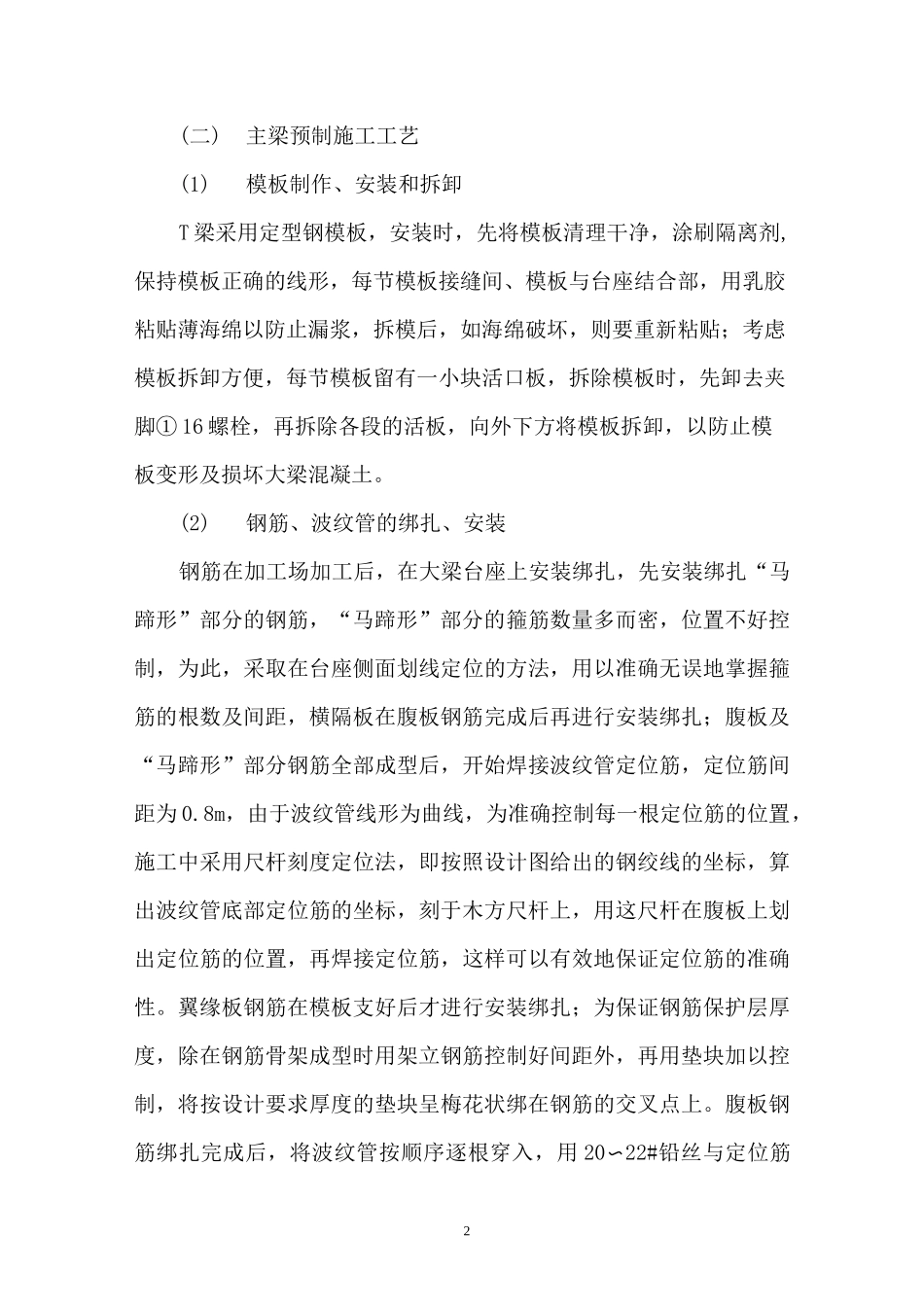

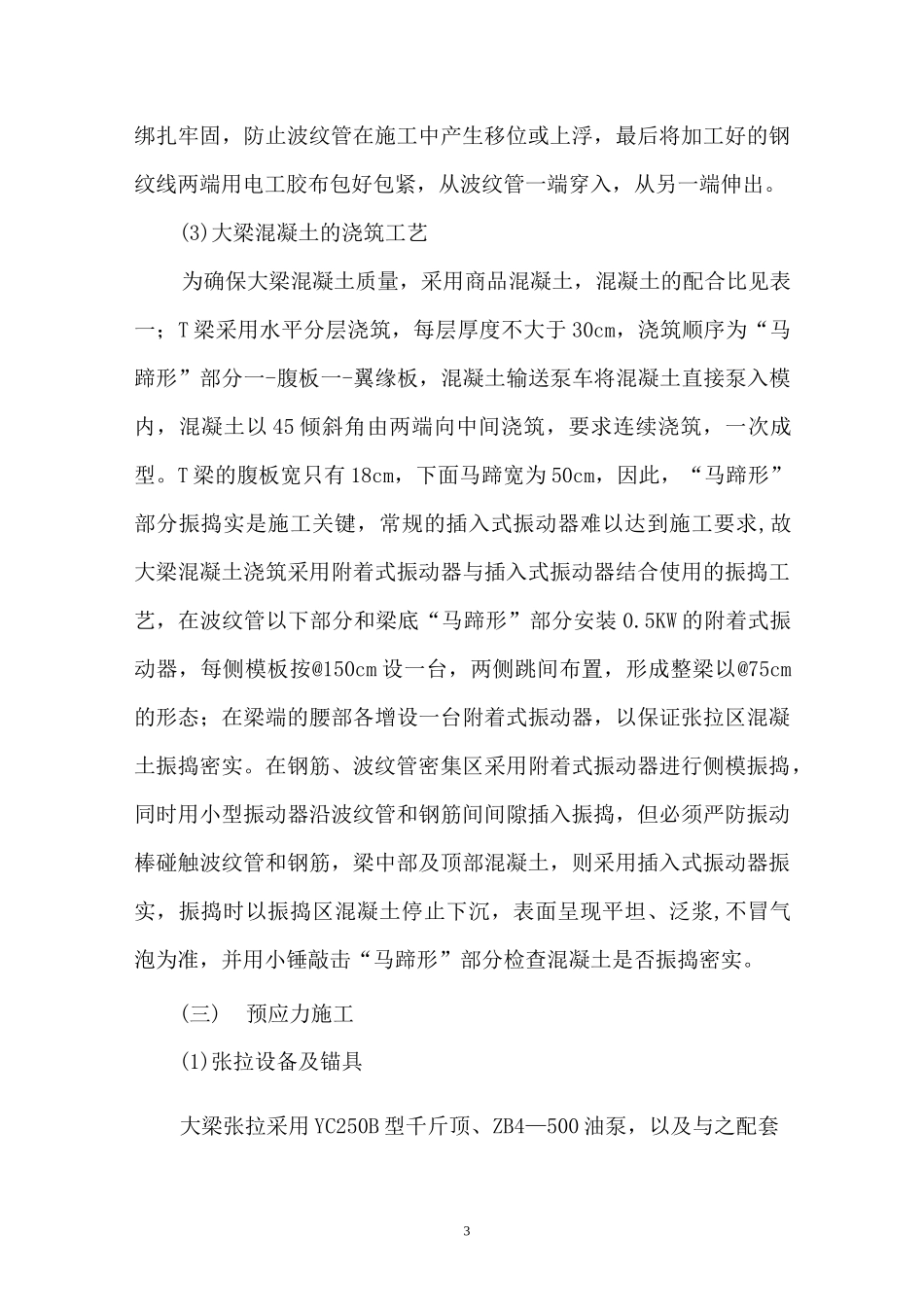

1预应力T梁预制施工方案预应力T梁预制施工“马蹄形”部分振捣密实是施工关键；施加到梁体上的预应力值的准确性对预应力梁的质量至关重要。一、工程概况网易海七桥是南海市中轴线工程海七路上的一座桥梁，该桥为单跨双幅39米预应力钢筋混凝土简支梁桥。桥面总宽40.5米，其中机动车道为2X12.0米，2人行道为2X6.25米，中间分隔带为3.0米,两侧为混凝土防撞栏，桥面铺装层为12cm厚30号防水钢筋混凝土，两桥台处各设一道伸缩缝。二、主梁预制全桥共有18片T梁，其中内梁14片，外梁4片，设计梁长38.96m梁高1.95m，翼缘板宽1.5m，厚度由中间34cm向两边渐变为18cm,腹板宽度18cm，梁端加宽至50cm，腹板下部局部加大，呈“马蹄形”,梁底马蹄宽50cm，梁两端横隔梁间距为4.08m，中间间距为5.00m，主梁梁体混凝土设计强度为50MPa，内布7束（边梁4、5为9束）钢绞线。（一）预制场的布置预制场设在桥两侧的空地上，重型压路机将原地面压实，确保土基密实度满足要求，然后铺设20cm厚的6%水泥稳定石屑层，最后浇注厚度为20cmC30混凝土，桥两侧共设9个大梁预台座，台座为50cmX25cmC30混凝土，台座@45cm预埋①3cm塑料管。2(二)主梁预制施工工艺(1)模板制作、安装和拆卸T梁采用定型钢模板，安装时，先将模板清理干净，涂刷隔离剂,保持模板正确的线形，每节模板接缝间、模板与台座结合部，用乳胶粘贴薄海绵以防止漏浆，拆模后，如海绵破坏，则要重新粘贴；考虑模板拆卸方便，每节模板留有一小块活口板，拆除模板时，先卸去夹脚①16螺栓，再拆除各段的活板，向外下方将模板拆卸，以防止模板变形及损坏大梁混凝土。(2)钢筋、波纹管的绑扎、安装钢筋在加工场加工后，在大梁台座上安装绑扎，先安装绑扎“马蹄形”部分的钢筋，“马蹄形”部分的箍筋数量多而密，位置不好控制，为此，采取在台座侧面划线定位的方法，用以准确无误地掌握箍筋的根数及间距，横隔板在腹板钢筋完成后再进行安装绑扎；腹板及“马蹄形”部分钢筋全部成型后，开始焊接波纹管定位筋，定位筋间距为0.8m，由于波纹管线形为曲线，为准确控制每一根定位筋的位置，施工中采用尺杆刻度定位法，即按照设计图给出的钢绞线的坐标，算出波纹管底部定位筋的坐标，刻于木方尺杆上，用这尺杆在腹板上划出定位筋的位置，再焊接定位筋，这样可以有效地保证定位筋的准确性。翼缘板钢筋在模板支好后才进行安装绑扎；为保证钢筋保护层厚度，除在钢筋骨架成型时用架立钢筋控制好间距外，再用垫块加以控制，将按设计要求厚度的垫块呈梅花状绑在钢筋的交叉点上。腹板钢筋绑扎完成后，将波纹管按顺序逐根穿入，用20〜22#铅丝与定位筋3绑扎牢固，防止波纹管在施工中产生移位或上浮，最后将加工好的钢纹线两端用电工胶布包好包紧，从波纹管一端穿入，从另一端伸出。(3)大梁混凝土的浇筑工艺为确保大梁混凝土质量，采用商品混凝土，混凝土的配合比见表一；T梁采用水平分层浇筑，每层厚度不大于30cm，浇筑顺序为“马蹄形”部分一-腹板一-翼缘板，混凝土输送泵车将混凝土直接泵入模内，混凝土以45倾斜角由两端向中间浇筑，要求连续浇筑，一次成型。T梁的腹板宽只有18cm，下面马蹄宽为50cm，因此，“马蹄形”部分振捣实是施工关键，常规的插入式振动器难以达到施工要求,故大梁混凝土浇筑采用附着式振动器与插入式振动器结合使用的振捣工艺，在波纹管以下部分和梁底“马蹄形”部分安装0.5KW的附着式振动器，每侧模板按@150cm设一台，两侧跳间布置，形成整梁以@75cm的形态；在梁端的腰部各增设一台附着式振动器，以保证张拉区混凝土振捣密实。在钢筋、波纹管密集区采用附着式振动器进行侧模振捣，同时用小型振动器沿波纹管和钢筋间间隙插入振捣，但必须严防振动棒碰触波纹管和钢筋，梁中部及顶部混凝土，则采用插入式振动器振实，振捣时以振捣区混凝土停止下沉，表面呈现平坦、泛浆,不冒气泡为准，并用小锤敲击“马蹄形”部分检查混凝土是否振捣密实。(三)预应力施工(1)张拉设备及锚具大梁张拉采用YC250B型千斤顶、ZB4—500油泵，以及与之配套4的压力表和油管，锚具采用广西柳州市建筑机械厂生产的0VM15—7、0VM15—9锚具。（2）张拉前的准备a.标定张拉设备，确定每台千...
