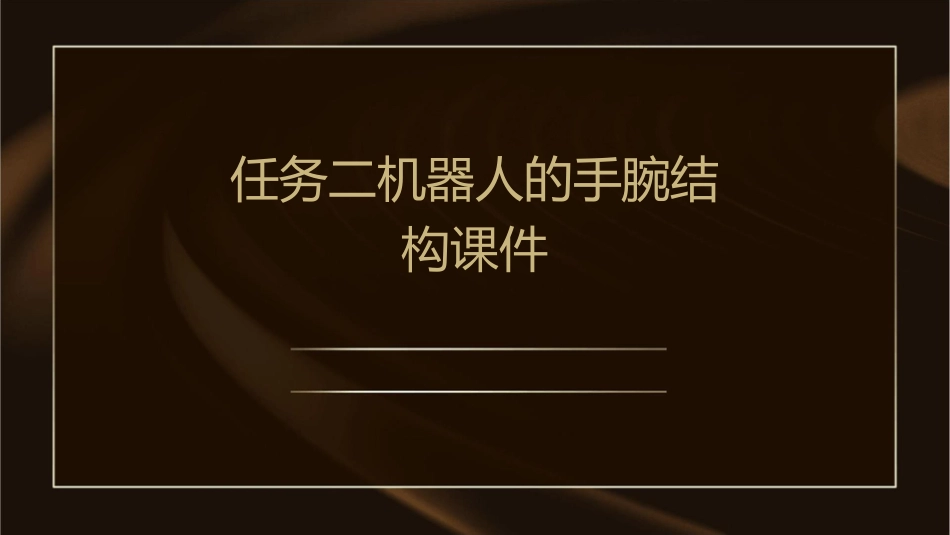

任务二机器人的手腕结构课件1VIP免费

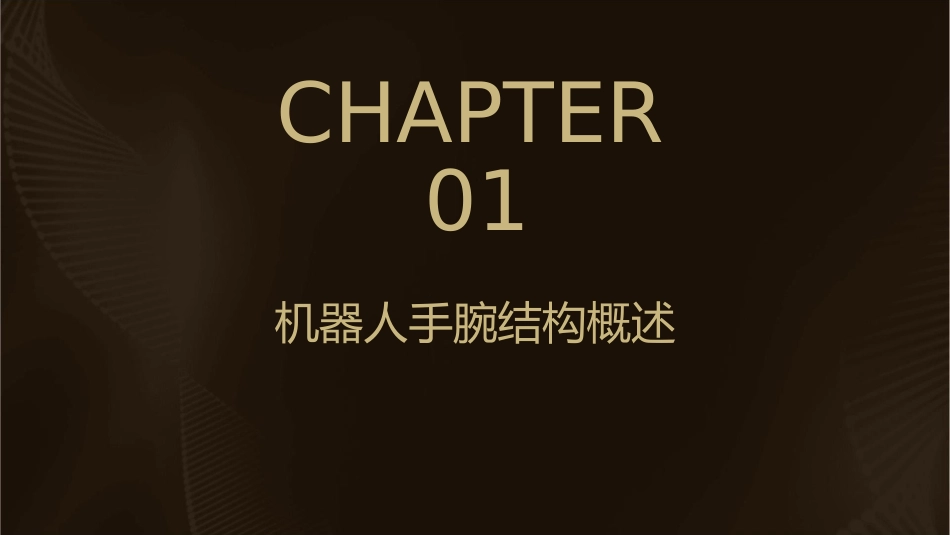

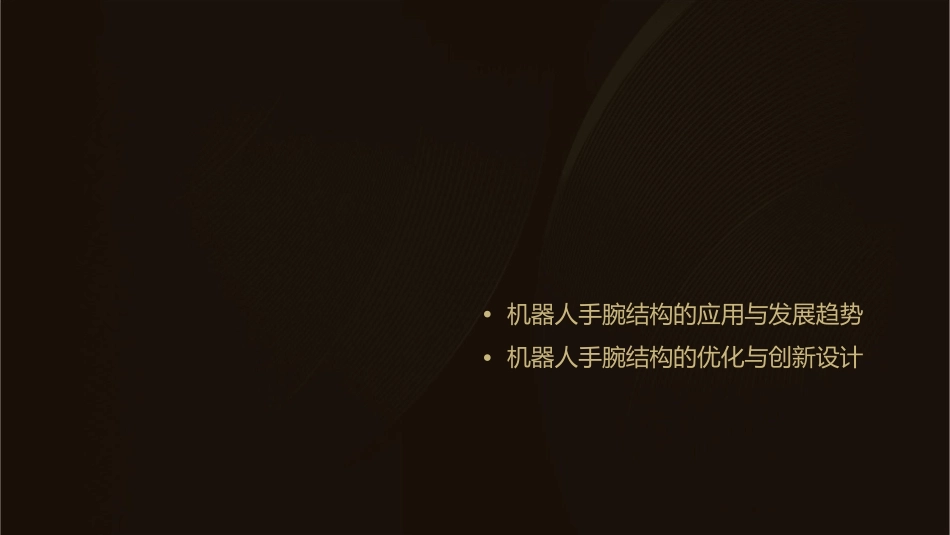

任务二机器人的手腕结构课件•机器人手腕结构的应用与发展趋势•机器人手腕结构的优化与创新设计CHAPTER01机器人手腕结构概述手腕结构的重要性提高机器人的灵活性提升机器人的工作效率手腕结构可以使机器人更准确地控制末端执行器的姿态和位置，实现更加精细和复杂的操作。手腕结构可以扩大机器人的工作范围，使其能够到达更远的空间位置，提高工作效率。增强机器人的适应性通过手腕结构的调整，机器人可以适应不同的工作环境和任务需求，提高其适应性和通用性。手腕的基本功能010203姿态调整位置控制力控制手腕可以调整末端执行器的姿态，使其适应不同的操作需求。通过控制手腕的转动，实现对末端执行器位置的精确控制。手腕还可以根据操作需求施加适当的力，实现力控制。手腕的分类两自由度手腕三自由度手腕多自由度手腕具有绕两个轴转动的自由度，可以实现基本的姿态调整和位置控制。具有绕三个轴转动的自由度，可以更加灵活地调整姿态和位置。具有超过三个轴的转动自由度，可以实现更加复杂的操作和更高的灵活性。CHAPTER02常见机器人手腕结构分析球型手腕总结词球型手腕是一种简单的手腕结构，由一个球形关节组成，可以实现全方位的旋转。详细描述球型手腕具有较大的旋转范围，可以适应各种不同的工作需求。由于其结构简单，因此重量较轻，转动惯量较小，响应速度快。但是，球型手腕的刚度较低，承载能力有限，通常用于轻量级、对精度要求不高的机器人中。机械臂型手腕总结词机械臂型手腕是一种复杂的手腕结构，由多个连杆和关节组成，可以实现多自由度的运动。详细描述机械臂型手腕具有较高的刚度和承载能力，可以用于重负载、高精度的机器人中。由于其结构复杂，机械臂型手腕的转动惯量较大，响应速度较慢。但是，通过优化设计，可以减小转动惯量，提高响应速度。此外，机械臂型手腕还可以通过改变关节长度和连杆结构来实现不同的运动轨迹和姿态。柔性手腕总结词柔性手腕是一种特殊的手腕结构，通过柔性材料或机构实现弯曲和扭转。详细描述柔性手腕具有较好的柔性和顺应性，可以适应各种不同的工作需求。由于其结构简单，重量较轻，转动惯量较小，响应速度快。但是，柔性手腕的刚度较低，承载能力有限，通常用于轻量级、对精度要求不高的机器人中。此外，柔性手腕的设计需要考虑材料的力学性能和机构的稳定性。多关节型手腕总结词详细描述多关节型手腕是一种复杂的手腕结构，由多个关节组成，可以实现多自由度的运动。多关节型手腕具有较高的刚度和承载能力，可以用于重负载、高精度的机器人中。由于其结构复杂，多关节型手腕的转动惯量较大，响应速度较慢。但是，通过优化设计，可以减小转动惯量，提高响应速度。此外，多关节型手腕还可以通过改变关节长度和连杆结构来实现不同的运动轨迹和姿态。与机械臂型手腕相比，多关节型手腕的连杆数量较少，结构相对简单，但承载能力较高。CHAPTER03机器人手腕结构设计要点材料选择轻量化材料降低手腕重量，提高机器人的机动高强度材料性。用于承受高负载和保证结构稳定性。耐腐蚀材料适应各种工作环境，提高使用寿命。运动学与动力学分析正运动学分析确定手腕末端执行器的位置和姿态。逆运动学分析确定驱动关节的转角或位移。动力学分析研究手腕在运动过程中的力和力矩，优化关节驱动力。精度与稳定性高精度定位稳定性分析误差补偿确保末端执行器准确到达指定位研究手腕在不同工况下的稳定性，预防失稳。通过算法或硬件手段减小或消除误差。置。耐用性与维护性疲劳寿命评估预测手腕在不同工况下的使用寿命。模块化设计便于部件更换和维修。润滑与防尘设计减少磨损，提高可靠性。CHAPTER04机器人手腕结构的应用与发展趋势工业机器人工业机器人是手腕结构应用的主要领域之一，它们在生产线上的装配、焊接、搬运等任务中发挥着重要作用。工业机器人的手腕结构通常采用关节式或滑槽式设计，具有较高的自由度和灵活性，能够完成各种复杂的动作。随着工业自动化的发展，工业机器人将在智能制造、柔性制造等领域发挥更大的作用。服务机器人服务机器人是手腕结构应用的另一个重要领域，它们在医疗、餐饮、家庭服务等领域中发挥着越来越重要...
