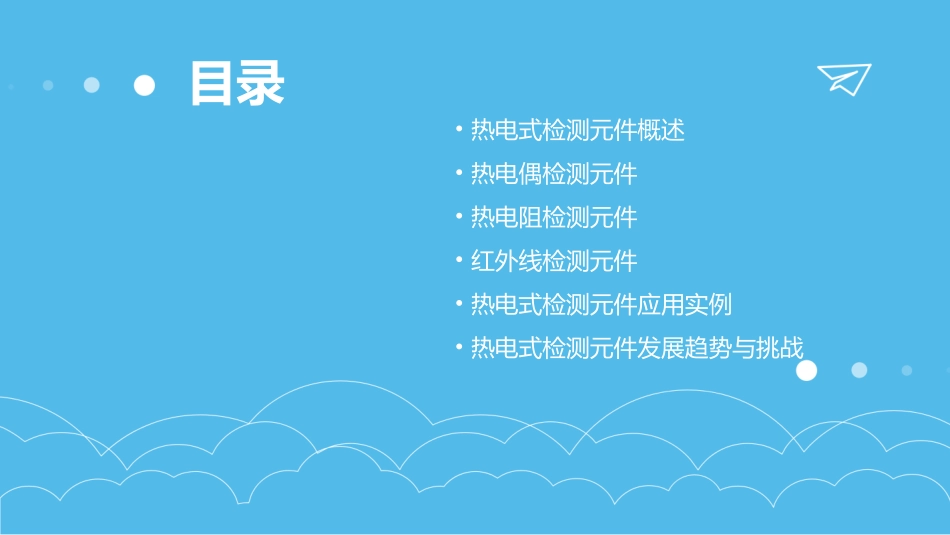

热电式检测元件课时课件目录•热电式检测元件概述•热电偶检测元件•热电阻检测元件•红外线检测元件•热电式检测元件应用实例•热电式检测元件发展趋势与挑战热电式检测元件概述010102热电式检测元件是一种利用热电效应将被测温度转换为电信号的传感器。根据工作原理和结构形式，热电式检测元件可分为热电偶、热电阻和热敏电阻等。定义分类定义与分类01热电偶工作原理基于塞贝克效应（Seebeckeffect），两种不同导体组成的回路中，温差导致回路中产生热电势。02热电阻工作原理基于导体或半导体的电阻值随温度变化而变化的特性，通过测量电阻值推算出被测温度。03热敏电阻工作原理利用半导体材料电阻率随温度变化的特性，实现对温度的测量。工作原理用于各种工业设备的温度检测与控制，如冶金、石油化工、机械制造等。工业领域用于医疗设备的温度监控，如药品储存、生物培养、医疗诊断等。医疗卫生用于环境监测设备的温度检测，如大气污染、水质监测等。环保监测用于智能家居设备的温度检测与控制，如空调、暖气、热水器等。智能家居应用领域热电偶检测元件02结构组成：由两种不同金属导体组成的闭合回路。普通型热电偶：如K型、J型、T型等，适用于一般工业测温。类型贵金属热电偶：如S型、R型、B型等，适用于高精度测温。热电偶结构与类型01塞贝克效应02热电势与温度关系两种不同金属导体组成的闭合回路中，当两端温度不同时，回路中将产生热电势。热电势与两端温度差成正比，通过测量热电势可推算出温度值。热电偶测温原理将热电偶产生的微弱信号进行放大，以提高测量精度。信号放大电路滤除信号中的干扰成分，提高信号质量。滤波电路消除冷端温度变化对测量精度的影响，保持测量稳定性。冷端补偿电路将模拟信号转换为数字信号，便于数据处理和传输。数字化处理电路热电偶信号处理电路热电阻检测元件03热电阻主要由感温元件、引线和保护管组成，其中感温元件是关键部分，通常由纯金属材料制成。结构组成常见的热电阻类型包括铂热电阻、铜热电阻和镍热电阻等，其中铂热电阻的精度和稳定性最高，被广泛应用于高精度测温领域。类型热电阻结构与类型热电阻的测温原理基于热电效应，即温度变化时，导体内的自由电子受到热能影响，运动状态发生改变，导致导体电阻值发生变化。热电阻的电阻值与温度之间存在一定的函数关系，通过测量热电阻的电阻值可以推算出相应的温度值。热电阻测温原理电阻-温度特性热电效应桥式测量电路是热电阻信号处理电路中常用的一种，具有测量精度高、稳定性好等优点。通过调节桥臂电阻值，使电桥达到平衡状态，从而实现对热电阻阻值的精确测量。桥式测量电路为了提高测量信号的信噪比和分辨率，通常需要对测量信号进行放大和滤波处理。放大电路可以将微弱的测量信号放大到合适的幅度，滤波电路则可以滤除信号中的高频噪声和干扰。放大电路与滤波电路热电阻信号处理电路红外线检测元件04结构组成热释电元件、滤光片、场效应管等。类型按照探测原理可分为热探测器和光子探测器两大类，其中热探测器包括热释电型、热电堆型等，光子探测器包括光敏电阻、光电池等。红外线传感器结构与类型热释电效应当热释电材料受到红外辐射时，材料内部会产生温度梯度，导致自发极化的电荷分离，从而产生电势差。光子效应光子探测器则是利用红外光子与材料中的电子相互作用，改变材料的电导率或产生光生载流子，从而实现红外探测。红外线传感器工作原理010203选用低噪声、高增益的运算放大器，对传感器输出信号进行初步放大。前置放大器根据实际应用需求，设计合适的滤波器，滤除干扰信号，提高信噪比。滤波器对滤波后的信号进行进一步放大和处理，以便于后续电路或系统进行采集和处理。主放大器与比较器红外线传感器信号处理电路热电式检测元件应用实例05石油化工石油化工生产中，热电阻和热电偶被用于监测反应器、蒸馏塔、换热器等设备的温度，以确保生产过程的稳定和产品质量。钢铁冶炼在钢铁冶炼过程中，热电偶被广泛应用于高炉、转炉、连铸机等设备，实时监测和控制系统温度，确保生产安全和效率。电力行业在火力发电和核能发电中，热电式检测元件被用于锅炉、汽轮机、发电...
